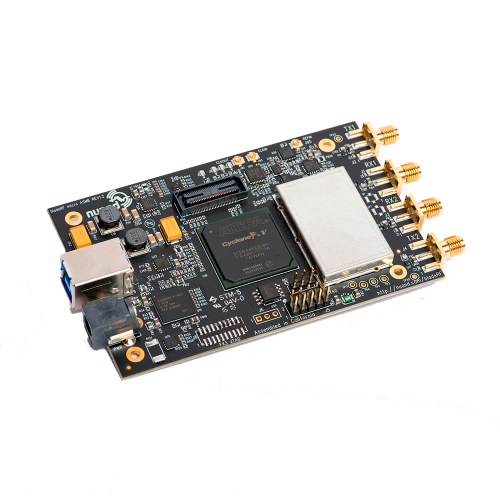

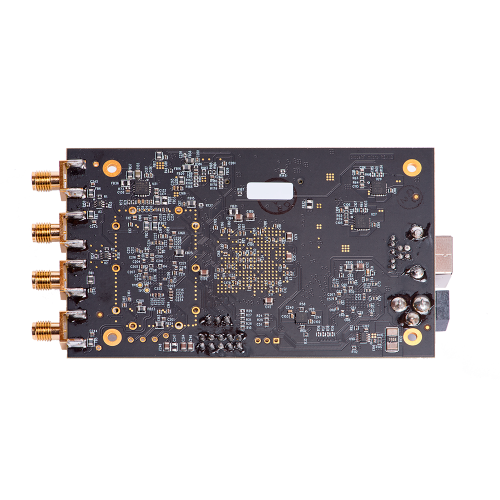

Nuand bladeRF 2.0 micro xA4 (BRFM-XA4)

    BladeRF 2.0 micro xA4 - це програмно-яке визначається радіо (SDR), що пропонує частотний діапазон від 47 МГц до 6 ГГц, частоту дискретизації 61,44 МГц і потокову передачу MIMO 2 × 2. У компактному форм-факторі bladeRF 2.0 micro був розроблений як для високопродуктивних, так і для мобільних додатків. Завдяки libbladeRF bladeRF 2.0 micro сумісний з GNURadio, GQRX, SDR-Radio, SDR #, gr-fosphor, SoapySDR і іншими в Windows, Linux і macOS.

Захисний ковпачок RF захищає чутливі радіочастотні компоненти від електромагнітних завад ( EMI) і забезпечує додаткове розсіювання тепла, дозволяючи bladeRF 2.0 micro працювати в складних умовах.

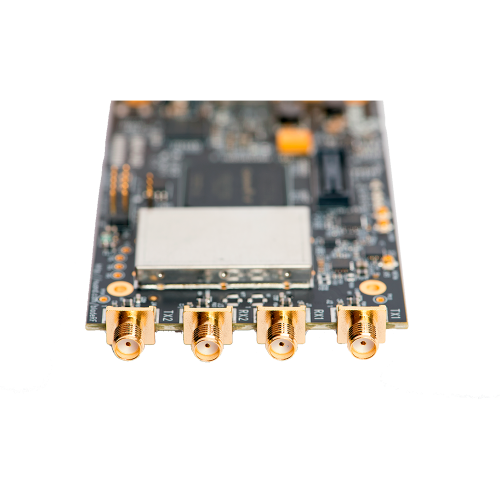

Все порти RF SMA здатні забезпечувати живлення за схемою трійника зміщення для широкосмугових підсилювачів і предусилителей. Живлення периферійних пристроїв трійника зміщення повністю управляється програмно, що забезпечує максимальну експлуатаційну гнучкість. В даний час офіційні периферійні пристрої з трійником зміщення включають BT-100, широкосмуговий підсилювач потужності для TX, і BT-200, широкосмуговий малошумливий підсилювач для RX.

В основі bladeRF 2.0 micro лежить FPGA Cyclone V від Intel ( раніше Altera). XA4 має FPGA 49KLE, з яких близько 38KLE доступні і програмуються користувачем. При бажанні, для прискорення модемів в HDL і для додаткового простору FPGA, розгляньте bladeRF xA9, який має найбільшу в своєму класі FPGA з усіх одиночних SDR з 301KLE, з яких близько 294KLE доступні і програмуються користувачем.

Удосконалена архітектура синхронізації дозволяє bladeRF 2.0 micro приймати і передавати тактові частоти 38,4 МГц від і до інших пристроїв. XA4 оснащений високоточною і стабільним генератором. Вбудований ЦАП встановлює налаштування частоти генератора на заводське калібрований значення.

Мережа розподілу живлення (PDN) bladeRF 2.0 micro відрізняється складною комбінацією режиму перемикання з низьким рівнем шуму і високу ефективність, а також лінійних регуляторів потужності. У той час як bladeRF 2.0 micro може працювати виключно від живлення по USB, можна підключити зовнішнє джерело живлення для забезпечення максимальної лінійної продуктивності периферійних пристроїв з трійником зі зміщенням. PDN має схему автоматичного вибору і утримання для оптимізації споживання енергії між USB і зовнішнім джерелом постійного струму.

BladeRF 2.0 micro може працювати без підключення до ПК або SBC.

Інтерфейс підключення USB 3.0

     Висока швидкість, низька затримка та підвищена потужність передачі по одному кабелю: USB 3.0 Superspeed – для широкосмугового радіообладнання сучасних комп'ютерів. Мікроконтролер Cypress FX3 – з потужним процесором ARM9 та достатньою пропускною здатністю для насичення повнодуплексного каналу USB 3.0 зі швидкістю 5 Гбіт/с.

Повністю програмована FPGA

     FPGA Altera Cyclone V забезпечує інтерфейс між приймачем FX3 і RF. Ця FPGA має вбудовану пам'ять з одноразовим доступом, жорсткі помножувачі 18×18 для виділеного DSP та безліч загальних логічних елементів, готових до програмування.

Широкосмуговий радіочастотний трансівер

     Analog Devices AD9361 – це повністю інтегрований високопродуктивний радіопередавач. Цей трансівер, створений для бездротових протоколів наступного покоління, здатний обробляти все від простого FM-звуку до найновішого стандарту 5G LTE і всього, що може бути в майбутньому.

Професійна якість

     Конструкція bladeRF була протестована та підтверджена на відповідність нашим стандартам. Кожен пристрій здатний без зусиль і сприймати навіть модуляції найвищого порядку. При пікових ВЧ-характеристиках bladeRF може займати 2×256 МГц смуги пропускання у своєму робочому діапазоні частот без значних спотворень та EVM близько 1%.

Блок-схема:
