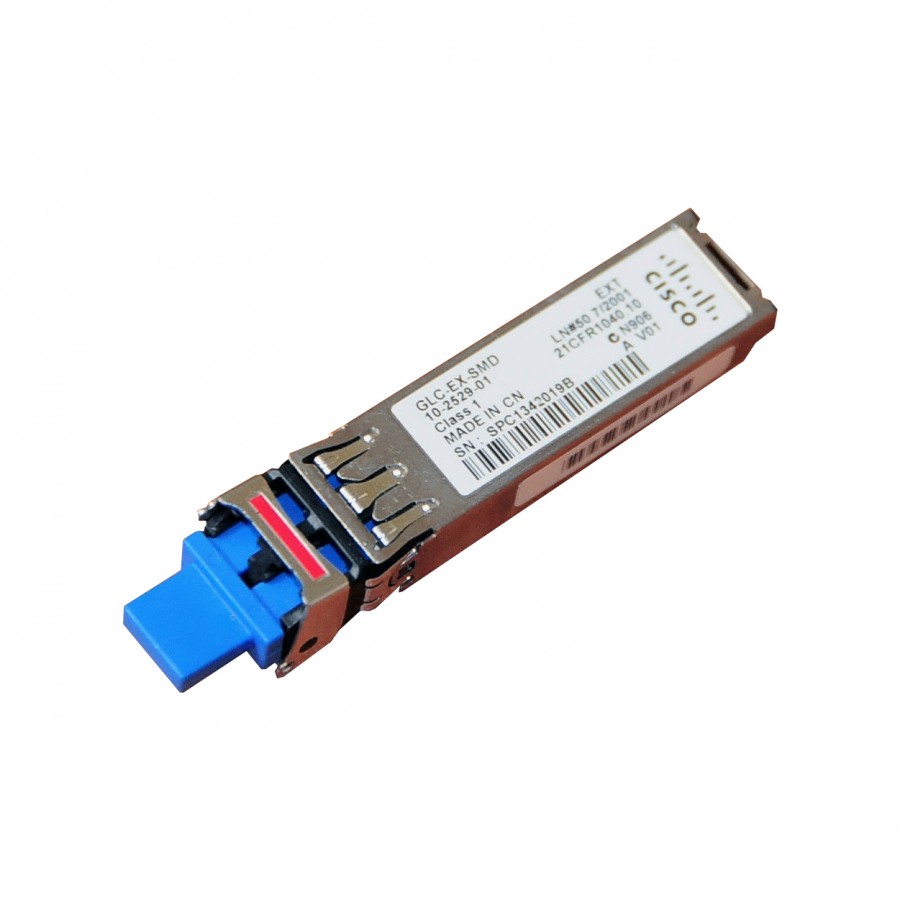

Cisco GLC-EX-SMD

Оптичні модулі Cisco служать для перетворення електричного сигналу в оптичний і для передачі і прийому даних по оптоволоконної лінії. Більшість оптичних модулів оснащені приймачем і передавачем. Існує велика кількість різновидів оптичних модулів Cisco , які відрізняються різними характеристиками, напр. швидкістю передачі даних, форм-факторами, дальністю роботи.

Для передачі оптичного сигналу в основному використовують МultiМode (многомодовое) волокно або SingleМode (одномодовое) волокно. При передачі даних за допомогою Двоволоконні оптичних трансиверах використовуються Tx, Transmitter (оптичний випромінювач) і Rx, Receiver (фотоприймач). Модулі з використанням технології спектрального ущільнення WDM ( Wavelength Division Multiplexing ) дозволяють передавати дані по одному волокну, використовуючи різні довжини хвиль, економлячи при цьому волокна. За допомогою технології CWDM ( Coarse Wavelength Division Multiplexing ) можна домогтися до 8 дуплексних каналів по одному волокну (сигнал ділиться з кроком 20нм в діапазоні від 1270нм до 1610нм) на великі відстані до 160 км. DWDM технологія ( Dense Wavelength Division Multiplexing ) може забезпечити 60 повноцінних дуплексних каналу.

SFP модуля Cisco передають дані на швидкості 100 Mb або 1Gb , завдяки компактному розміру можна збільшити щільність портів до 52 штук в одному юніте. SFP + модуля за розміром не відрізняються від SFP модулів, і можуть передавати дані в 10 разів швидше ( 10Gb ). XFP модуль за розмірами трохи відрізняється від SFP , і застосовується для передачі на великі відстані. QSFP і CFP мають більший розмір, і можуть працювати на швидкостях 40Gb і 100Gb .

Для підключення до оптичної лінії можуть використовуватися різні типи роз'ємів: SC тип використовується в одноволоконних модулях, LC тип використовується в Двоволоконні і також може застосовуватися в одноволоконних модулях.

Більшість оптичних модулів підтримують функцію DDM ( Digital Diagnostics Monitoring ). Ця функція цифрового контролю параметрів продуктивності оптичного трансивера, дозволяє відстежувати в реальному часі напругу, температуру модуля, рівні сигналу і інші параметри.

Технічні характеристики оптичного модуля Cisco GLC-EX -SMD:
