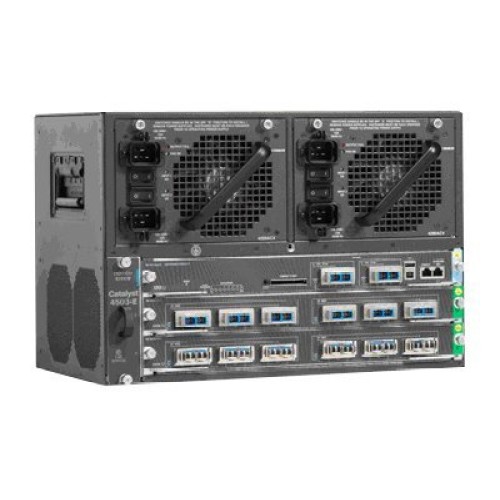

Cisco WS-C4503

Cisco Catalyst 4500 - серія комутаторів, призначених для використання в вузлах корпоративних мереж, філіях великих корпорацій і магістральних вузлах, де необхідне використання комутації третього рівня. Серія Cisco Catalyst 4500 представляє з себе серію модульних комутаторів, які підтримують будь-який з трьох типів керуючих модулів (Supervisor Engine) і вичерпну лінійку інтерфейсних модулів з портами високої щільності, що включають модулі з портами 10/100, 10/100/1000 (з підтримкою технології Power over Ethernet і без), 100-FX і 1000BASE-X.

Серія комутаторів Cisco Catalyst 4500 є подальшим розвитком серії комутаторів Catalyst 4000. Пристрої серії Catalyst 4500 забезпечують неблокіруемую комутацію на рівнях L2/3/4 з величезним вибором функцій для побудови мультисервісних мереж, а також функцій щодо забезпечення резервування. Серія Catalyst 4500 складається з наступних типів шасі: Catalyst 4510R (10 слотів), Catalyst 4507R (7 слотів), Catalyst 4506 (6 слотів), Catalyst 4503 (3 слота). Всі типи шасі володіють можливістю резервування джерел живлення, інтеграції inline-power для IP-телефонії, програмних і апаратних функцій реалізації відмовостійкості. До всього іншого, шасі: Catalyst 4510R і Catalyst 4507R володіють можливістю резервування модуля супервізора.

Основні характеристики Cisco Catalyst 4503:

• Число слотів - 3
• Число supervisor -1
• Підтримка supervisor - Supervisor II +/IV/V
• Число модулів в шасі -2
• Живлення - 2 джерела, AC, DC.
• Підтримка inline power - є

Сумарна ємність шасі по портам

• 10/100BaseTX (RJ-45) -96
• 10/100BaseTX (RJ-21) - 96
• 100BaseFX (MT-RJ) - 96
• Gigabit Ethernet (fiber) -96
• 10/100/1000BaseT -96

Діаграма прав супервизоров на базі шасі Catalyst 4500

• Supervisor Engine II-Plus (WS-X4013 +) - 28 Gbps 21 Mpps
• Supervisor Engine IV (WS-X4515) - 28 Gbps 21 Mpps
• Supervisor Engine V (WS-X4516) - 28 Gbps 21 Mpps
