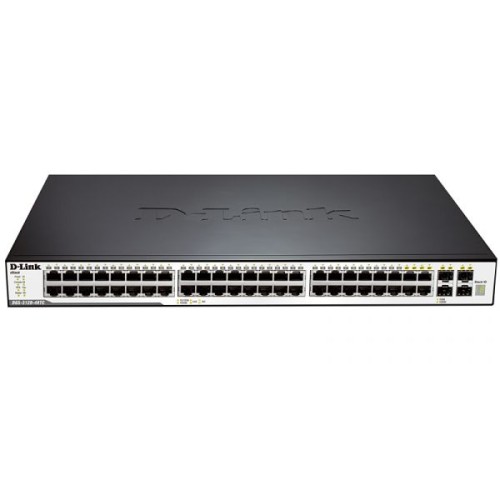

Комутатор D-Link DGS-3120-48TC

Серія комутаторів DGS-3120 xStack включає в себе стекові комутатори 2+ рівня, що забезпечують безпечне підключення кінцевих користувачів до мережі великих підприємств і підприємств малого і середнього бізнесу (SMB). Комутатори забезпечують фізичне стекування, статичну маршрутизацію, підтримку багатоадресних груп і розширені функції безпеки. Все це робить даний пристрій ідеальним гігабітним рішенням рівня доступу. Комутатори серії DGS-3120-24TC/48TC оснащені 20 або 44 портами 10/100/1000 Мбіт/с Gigabit Ethernet і 4 комбо-портами 1000BASE-T/SFP Gigabit Ethernet. Комутатор підтримує також CardReader для читання карт пам'яті формату SD, що дозволяє здійснити завантаження програмного забезпечення і конфігураційних файлів безпосередньо з SD-карти. Більш того, файли системного журналу можуть бути також збережені на карті.

Підвищена мережева надійність

Комутатори серії DGS-3120 призначені для мереж підприємств/кампусу, а також для користувачів, яким потрібен високий рівень мережевої безпеки і максимальна працездатність. Всі моделі комутаторів серії DGS-3120 (крім DGS-3120-24SC-DC) підтримують підключення зовнішнього резервного джерела живлення, забезпечуючи, таким чином, безперервну працездатність. Комутаторитакож підтримують функції 802.1D Spanning Tree (STP), 802.1w Rapid Spanning Tree (RSTP) і 802.1s Multiple Spanning Tree (MSTP), Loopback Detection (LBD) і Broadcast Storm Control, які збільшують відмовостійкість мережі.

Функція G.8032 Ethernet Ring Protection Switching (ERPS) забезпечує час відновлення після збою менш 50мс. Для розподілу навантаження і підвищення відмовостійкості при використанні декількох комутаторів, серія DGS-3120 підтримує функцію dynamic 802.3ad Link Aggregation Port Trunking.

Розширені функції безпеки

Комутатори серії DGS-3120 підтримують такі новітні функції безпеки як Багаторівневі списки управління доступом (ACL), Storm Control і IP-MAC-Port Binding (IMPB) з DHCP Snooping. Функція IP-MAC-Port Binding забезпечує прив'язку IP-адреси джерела до відповідного МАС-адресою для певного номера порту, сприяючи збільшенню безпеки доступу. Завдяки функції DHCP Snooping, комутатор автоматично визначає пари IP/MAC-адрес, відстежуючи DHCP-пакети і зберігаючи їх в «білому» списку IMPB. Крім того, функція D-Link Safeguard Engine забезпечує ідентифікацію і пріоритезацію пакетів, призначених для обробки CPU, для запобігання мережевих атак і захисту керуючого інтерфейсу комутатора.

Політики Identity Driven Network

Комутатори серії DGS-3120 підтримують такі механізми аутентифікації як 802.1X, Управління доступом на основі Web-інтерфейсу (WAC) і Управління доступом на основі MAC-адрес, забезпечуючи простоту розгортання мережі. Після аутентифікації індивідуальні політики, такі як приналежність VLAN, політики QoS і правила ACL можуть бути призначені кожному хосту. Крім того, комутатор підтримує Microsoft® NAP (Network Access Protection). Технологія NAP дозволяє користувачам заборонити доступ в мережу комп'ютерів, які не відповідають встановленим вимогам безпеки.

Управління трафіком для послуг Triple Play

Серія DGS-3120 надає набір багаторівневих функцій QoS/CoS, що гарантують, що критичні до затримок мережеві сервіси, такі як VoIP, відео-конференції, IPTV і IP-відеоспостереження будуть обслуговуватися з належним пріоритетом. Функції Traf fi c Shaping забезпечують гарантовану смугу пропускання для даних сервісів в разі високого завантаження мережі. Завдяки підтримці під LGPL рівня 2, комутатор DGS-3120 реалізує обробку IPTV-додатків, що користуються попитом, що росте на ринку. IGMP/MLD Snooping на основі хоста забезпечує підключення декількох клієнтів многоадресной групи до одного інтерфейсу, функція ISM VLAN відправляє потоки Multicast в спеціальний Multicast VLAN з метою збереження смуги пропускання і підвищення рівня безпеки мережі. Профілі ISM VLAN дозволяють користувачам призначити/замінити попередні налаштування на портах передплатників під LGPL швидко і легко.

Ефективне мережеве управління

Для виконання Угоди про рівень якості обслуговування SLA (Service Level Agreement), провайдерам необхідно прагнути до скорочення середнього часу відновлення працездатності пристрою (Mean Time to Repair - MTTR) і підвищення доступності послуг. Функціонал Ethernet OAM сприяє вирішенню цих проблем і дозволяє провайдерам забезпечити найкращу якість послуг, що надаються. Комутатори серії DGS-3120 підтримують стандартизовані функції OAM, включаючи IEEE 802.3ah, IEEE802.1ag і ITU-T Y.1731. Connectivity Fault Management (CFM) надає функції спостереження, пошуку та усунення несправностей в мережах Ethernet, дозволяючи контролювати з'єднання, ізолювати проблемні ділянки мережі і ідентифікувати клієнтів, до яких застосовувалися обмеження в мережі.

Технологія IPv6

Комутатори серії DGS-3120 є повністю сумісними з мережами наступного покоління на базі протоколу IPv6. Вони підтримують віддалене управління IPv6 через telnet, HTTP або SNMP. Для організації захищених IPv6-мереж, комутатори серії DGS-3120 використовують IPv6 ACL, DHCPv6 Snooping і функції відстеження сусідів Neighbor Discovery (ND) для захисту мережі від неавторизованих IPv6-клієнтів. Комутатори цієї серії успішно пройшли сертифікацію IPv6 Logo Phase 2 від IPv6 Forum, глобального альянсу галузі, основним напрямком діяльності якого є забезпечення впровадження і розвитку технології IPv6. Програма сертифікації IPv6 Ready Logo забезпечує тестування обладнання IPv6 на функціональну сумісність і відповідність протоколам.

Технологія D-Link Green

Компанія D-Link займає провідні позиції в розвитку інноваційної енергозберігаючої технології, не знижує продуктивність і функціональні можливості пристрою. Комутатори серії DGS-3120 підтримують технологію D-Link Green, яка дозволяє використовувати режим збереження енергії, знизити тепловиділення, а також автоматично зменшувати енергоспоживання залежно від довжини кабелю. Функція енергозбереження забезпечує автоматичне відключення живлення неактивних портів. Функція Smart Fan забезпечує автоматичне включення вбудованих вентиляторів при певній температурі, забезпечуючи тривалу, надійну і екологічно нешкідливу роботу комутатора.

Управління

Функція D-Link Single IP Management (SIM) спрощує і прискорює управління, оскільки існує можливість налаштовувати, здійснювати спостереження і обслуговувати кілька комутаторів, підключившись до одного IP-адресою з будь-якого комп'ютера з підтримкою Web-браузера. Завдяки застосуванню цієї технології при здійсненні управління всі пристрої у віртуальному стеці розглядаються як єдиний об'єкт і управляються через один IP-адреса. Комутатори серії DGS-3120 підтримують стандартизовані протоколи управління, включаючи SNMP, RMON, Telnet, Console, GUI, а також протоколи аутентифікації SSH/SSL.

Характеристики

Основне
• Інтерфейс
+ 44 10/100/1000BASE-T
+ 4 комбо-порта 10/100/1000BASE-T/SFP
+ 2 10G CX4
• Резервне джерело живлення: DPS-500/DPS-500DC
• Консольний порт: RJ-45
• 2 порти для стекирования
• 1 Слот для SD-карти

Продуктивність
• Комутаційна матриця: 136 Гбіт/с
• Швидкість перенаправлення 64-байтних пакетів: 101,19 Mpps
• Буфер пакетів: 2 Мб
• Flash-пам'ять: 32 Мб

Програмне забезпечення
Функції стандартної версії ПО

Стекування
• Фізичне стекування
+ Смуга пропускання для стекирования до 40 Гбіт/с
+ до 6 пристроїв, об'єднаних в стек
• Віртуальне стекирование:
+ Технологія D-Link Single IP Management (SIM)
+ до 32 пристроїв в віртуальному стеці

Функції рівня 2
• Таблиця MAC-адрес: 16K
• Управління потоком
+ Управління потоком 802.3x
+ Запобігання блокувань HOL
• Jumbo-фрейм до 13 Кбайт
• Spanning Tree
+ 802.1D STP
+ 802.1w RSTP
+ 802.1s MSTP
+ Фільтрація BDPU
+ Root Restriction
• Функція Loopback Detection
• Технологія Ethernet Ring Protection Switching (ERPS)
• 802.3ad Link Aggregation
+ Макс. 32 групи на пристрій/8 портів на групу
• Віддзеркалення портів
+ One-to-One
+ Many-to-One
+ На основі потоку
+ RSPAN

Багатоадресна розсилка рівня 2
• IGMP Snooping
+ IGMP v1/v2/v3 Snooping
+ Підтримка тисячі двадцять чотири IGMP-груп
+ Fast Leave на основі порту/потоку
+ Report Suppression
• Обмеження під LGPL по IP-адресами
+ до 24 профілів фільтрації IGMP, 32 діапазону адрес на профіль
• MLD Snooping
+ MLD v1/v2 Snooping
+ підтримка до 1024 груп
+ Fast Leave на основі порту/потоку

Функції рівня 3
• Макс. кол-во IP-інтерфейсів: 16
• ARP Proxy
• IPv6 Neighbor Discovery (ND)

Маршрутизація рівня 3

• До 512 маршрутів

• До 128 записів про статичної маршрутизації IPv6

• RIP v1/v29

VLAN

• Групи VLAN
+ Макс. 4K VLAN груп
• GVRP
+ Підтримка 255 динамічних VLAN-груп
• Q-in-Q
• 802.1Q Tagged VLAN
• VLAN на основі порту
• 802.1v Protocol VLAN
• Voice VLAN
• VLAN на основі MAC-адрес
• ISM VLAN
• Assymetric VLAN
• Private VLAN
• VLAN Trunking

Якість обслуговування (QoS)
• 802.1p
• 8 черг на порт
• Управління чергами
+ Strict Priority
+ Weighted Round Robin (WRR)
+ Strict + WRR
• CoS на основі
+ порту комутатора
+ VLAN ID
+ черг пріоритетів 802.1p
+ MAC-адреси
+ IPv4-адреси
+ DSCP
+ типупротоколу
+ TCP/UDP-порта
+ вмісту пакета, який визначається користувачем
+ IPv6-адреси
+ класу IPv6-трафіку
+ мітки потоку IPv6
• Підтримка наступних дій для потоків
+ Додавання тега пріоритету 802.1p
+ Додавання тега пріоритету TOS/DSCP
+ Управління смугою пропускання
• Управління смугою пропускання
+ на основі порту (Вхідне/Вихідне, м ін. крок до 64 Кбіт/с)
+ на основі потоку (Вхідне/Вихідне, хв. крок до 64 Кбіт/с)

Списки управління доступом (ACL)
• Підтримка до 1,5K правил доступу
• ACL на основі:
+ Пріоритету 802.1p
+ VLAN ID
+ MAC-адреси
+ Ether Type
+ IPv4-адреси
+ DSCP
+ Типу протоколу
+ номера TCP/UDP-порта
+ вмісту пакета, який визначається користувачем
+ IPv6-адреси
+ мітки потоку IPv6
+ класу IPv6- трафіку
• ACL на основі часу
• Фільтрація інтерфейсу CPU
• ACL для вихідного трафіку

Безпека
• SSH v2
• SSL v1/v2/v3
• Port Security
- До 64 MAC-адрес на порт/VLAN
• Контроль широкомовних/багато-адресних/одноадресних штормів
• Сегментація трафіку
• D-Link Safeguard Engine
• Фільтрація NetBIOS/NetBEUI
• DHCP Server Screening
• Запобігання атак ARP Spooofing
• Захист від атак BDPU
• IP-MAC-Port Binding (IMPB)
AAA
• 802.1X
+ Управління доступом на о снові порту
+ Управління доступу на основі хоста
+ Identity-Driven Policy (VLAN, ACL або QoS)
+ Authentication Database Failover
• Управління доступом на основі Web (WAC):
+ управління доступом на основі порту
+ управління доступом на основі хоста
+ Identity-Driven Policy (VLAN, ACL або QoS)
+ Authentication Database Failover
• управління доступом на основі MAC-адрес (MAC) :
+ управління доступом на основі порту
+ управління доступу на основі хоста
+ Identity-Driven Policy (VLAN, ACL або QoS)
+ Authentication Database Failover
• Японський Web-інтерфейс управління (JWAC) 4
• Guest VLAN
• Microsoft® NAP
+ Підтримка 802.1X NAP
+ Підтримка DHCP NAP
• Ведення облікових записів RADIUS
• Аутентифікація RADIUS і TACACS для управління доступом
• Облікові записи з 4 рівнями привілеїв

Функції D-Link Green
• Відповідність директиві RoHS
• Енергозбереження по статусу з'єднання
• Енергозбереження по довжин е кабелю
• PoE на основі времені5

Виконання операцій, адміністрування та Управління (OAM)
• Діагностика кабелю
• 802.1ag Connectivity Fault Management (CFM)

DDM (Digital Diagnostics Monitoring)

Так

Управління
• Управління на основі Web-інтерфейсу (Підтримка IPv4)
• Інтерфейс командного рядка CLI
• Сервер Telnet (Підтримка IPv4)
• Клієнт Telnet (Підтримка IPv4)
• Клієнт TFTP (Підтримка IPv4)
• & nbsp ; Додавання тега PPPoE Circuit-ID
• ZModem
• SNMP v1/v2c/v3
• SNMP Traps
• Системний Журнал
• RMON v1:
+ Підтримка 1,2, 3,9 груп
• RMON v2:
+ Підтримка групи ProbeCon fi g
• LLDP
• BootP/DHCP-клієнт
• Автом DHCP
• DHCP Relay
• DHCP Relay Option 12
• DHCP Relay Option 82
• Файлова система Flash
• Підтримка декількох версій ПЗ
• Підтримка декількох версій конфігурацій
• CPU Monitoring
• Debug Command
• SNTP
• Відновлення пароля
• шифрування е пароля
• Довірена хост
• Microsoft® NLB (Балансування навантаження мережі)

MIB
• RFC 1213 MIB II
• RFC 4188 Bridge MIB
• RFC 1157, 2571-2576 SNMP MIB
• RFC 1907 SNMPv2 MIB
• RFC 1757, 2819 RMON MIB
• RFC 2021 RMONv2 MIB
• RFC 1398, 1643, 1650, 2358 , 2665 Ether-like MIB
• RFC 2674 802.1p MIB
• RFC 2233, 2863 IF MIB
• RFC 2618 RADIUS Authentication Client MIB
• RFC 2620 RADIUS Accounting Client MIB
• RFC 2925 Ping & amp; Traceroute MIB
• RFC 2674, 4363 802.1p MIB
• RFC 1215 MIB Traps Convention

Відповідність стандартам RFC
• RFC 768 UDP
• RFC 791 IP
• RFC 792, 2463, 4443 ICMP
• RFC 793 TCP
• RFC 826 ARP
• RFC 3513, 4291, IPv6 Addressing Architecture
• RFC 2893, 4213 IPv4/IPv6 dual stack function
• RFC 2463, 4443 ICMPv6
• RFC 2462, 4862 IPv6 Stateless Address Auto

Confguration
• RFC 2464 IPv6 Ethernet and definition
• RFC тисячі дев'ятсот вісімдесят один Path MTU Discovery for IPv6
• RFC 2460 IPv6
• RFC 2 461, 4861 Neighbor Discovery for IPv6
• RFC 783 TFTP
• RFC 854 Telnet
• RFC 951 1542 BootP
• RFC 2068 HTTP
• RFC 1492 TACACS
• RFC 2866 RADIUS Accounting
• RFC 2474, 3260 DiffServ
• RFC 1321, 2284, 2865, 3580, 3748 Extensible

Authentication Protocol (EAP)
• RFC +2571, 2572, 2573, 2574, SNMP
• IPv6 Ready Logo Phase 2

Функції розширеної версії ПО
Функції рівня 2
• Ethernet Ring Protection Swi tching (ERSP)

Управління
• SNMP v1/v2c/v3
+ SNMP over IPv6
• sFlow
• ICMPv6
• Web-інтерфейс (Підтримка IPv6)
• Сервер Telnet (Підтримка IPv6) 6
• клієнт Telnet (Підтримка IPv6) 6
• TFTP-клієнт (Підтримка IPv6) 6

MTBF (Годинник)

292201

Рівень шуму

Макс: 44.6 db

мін: 36.4 db

Тепловиділення
229 BTU/ч

живлення на вході
100-240 В змінного струму, 50-60 Гц, внутрішній універсальний блок живлення

Макс. споживана потужність
67,1 Вт

Розміри
440 х 310 х 44 мм

Вага
4,6 кг

Вентилятори
Smart Fan3 (& gt; 40 ° C: Висока швидкість; & lt; 35 ° C: Низька швидкість)

Робоча температура
Від 0˚ до 50˚ C

температура зберігання
Від -40˚ до 70˚ C

Робоча вологість
Від 5% до 90% без конденсату

Вологість при зберіганні
Від 5% до 90% без конденсату

Emission (EMI)
FCC Class A, CE Class, VCCI Class A, IC, C-Tick

Безпека
CB, cUL, LVD

Сертифікати
IPv6 Ready Logo Phase 2

3По замовчуванням вентилятор працює на низькій швидкості вентилятора. При температурі вище 40˚ C швидкість вентилятора збільшується і вони залишаються вищими до зниження температури до35˚ C.
5Поддержівается тільки в DGS-3120-24PC і DGS-3120-48PC
6Поддержка функції тільки в розширеній версії ПО R2.0 і пізніших версіях
8 Функції будуть доступні в наступних версіях ПО
9Функціі будуть доступні в наступних апаратних версіях комутаторів
