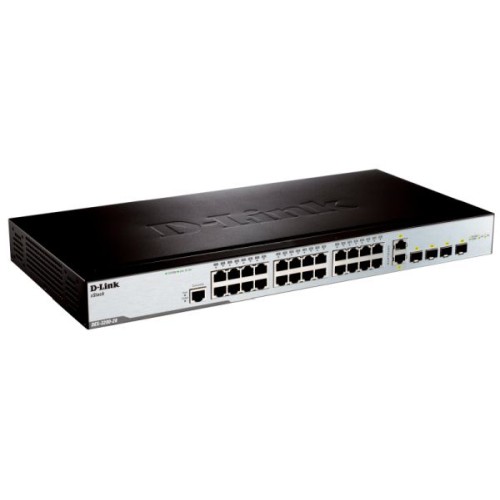

Комутатор D-Link DES-3200-28

Комутатори DES-3200 входять в лінійку керованих комутаторів D-Link 2 рівня, призначену для мереж Metro Ethernet (ETTX і FTTX) і корпоративних мереж. Комутатори цієї серії оснащені 8/16/24/48 портами 10/100 Мбіт/с Fast Ethernet, а також 1/2/4 комбо-портами Gigabit Ethernet/SFP. Комутатори DES-3200-10/18 виконані в корпусі шириною 9/11 дюймів і оснащені пасивною системою охолодження, що підходить як для настільного застосування, так і для установки в телекомунікаційних і розподільних шафах. Комутатори DES-3200-26,28,28/ME, 28F, 52 висотою в 1U призначені для установки в 19-дюймову стійку і забезпечують підключення по міді або з оптики (24/48 портів) на швидкості 100 Мбіт/c. Всі пристрої серії володіють практичним дизайном з 1, 2 або 4 комбо-портами Gigabit Ethernet/SFP, які забезпечують смугу пропускання до 4 Гбіт/с і дозволяють використовувати дані комутатори в кільцевої топології. Комутатор DES-3200-28/ME виготовлений спеціально для використання в телекомунікаційних шафах, де у операторів і інженерів є доступ тільки до передньої панелі пристрою і необхідний швидкий пошук і усунення несправностей. Всі інтерфейси розташовані на передній панелі DES-3200-28/ME, включаючи роз'єм для підключення кабелю живлення, що відповідає вимогам великих мереж. Крім цього, комутатор DES-3200-28/ME оснащений роз'ємом «сухі контакти» для виявлення подій і попереджувальної сигналізації. DES-3200-28F є ідеальним рішенням для розгортання мереж FTTX, дозволяючи підвести оптоволоконну лінію безпосередньо до абонентського пристрою. За рахунок використання комутатором DES-3200-28F волоконно-оптичних ліній зв'язку для підключення абонентів істотно збільшується відстань передачі даних (до 20 км) і виключається вплив перехресних перешкод, властивих мідному кабелю. Комутатори DES-3200-28P/52P відповідають стандартам PoE (подача електроживлення по Ethernet-кабелю) IEEE 802.3af і IEEE 802.3at і забезпечують потужність до 15,4 Вт на порт і до 30 Вт на перших чотирьох/восьми портах. Підтримка технології PoE/PoE + такими пристроями, як відео/IP-телефони, бездротові точки доступу і IP-камери, дозволяє подати електроживлення на них безпосередньо від комутатора по Ethernet-кабелів, що значно спрощує розгортання мережі. Всі комутатори серії DES-3200 оснащені 2 або 4 гігабітними портами SFP, що надає можливість вибору типу топології мережі: «кільце», «дерево» або змішаний тип.

Безпека і надійність

Комутатори серії DES-HD3200 підтримує управління доступом 802.1x на основі порту/хоста, можливість створення гостьової VLAN, а також аутентифікацію RADIUS/TACACS/XTACACS/TACACS + при підключенні до комутатора. Функція IP-MAC-Port Binding забезпечує прив'язку IP-адреси і МАС-адреси користувача до певного номера порту на комутаторі, забороняючи тим самим користувачеві самостійно змінювати мережеві настройки. Більш того, завдяки функції DHCP Snooping, комутатор автоматично визначає пари IP/MAC-адрес виданих сервером, відстежуючи DHCP-пакети і зберігаючи їх в «білому» списку IMPB. Ці функції відіграють важливу роль у підтримці безпеки мережі. Вбудована функція D-Link Safeguard Engine забезпечує ідентифікацію і пріоритизації пакетів, призначених для обробки безпосередньо процесором комутатора, з метою запобігання зловмисних атак і нейтралізації впливу паразитного трафіку на CPU комутатора. Крім цього, DES-HD3200 підтримує Списки управління доступом (ACL). Даний функціонал надає адміністраторам можливість обмежити доступ до мережевих сервісів і не впливає на продуктивність комутатора.

Отказоустойчивость/висока продуктивність

Комутатори серії DES-HD3200 підтримує протоколи 802.1D-2004 edition, 802.1w і 802.1s Multiple Spanning Tree (MSTP). Протоколи STP дозволяють організувати резервний маршрут передачі даних, який використовується в разі виникнення несправності будь-якого комутатора на основному маршруті слідування мережевого трафіку. Комутаторитакож підтримують агрегування каналів на основі стандартів 802.3ad (LACP) і 802.1AX, що дозволяє об'єднувати в групи кілька портів, збільшуючи при цьому смугу пропускання і підвищуючи відмовостійкість з'єднань між мережевими пристроями. Комутатори підтримують стандарт 802.1p для управління якістю обслуговування (QoS). На додаток до цього трафік може бути пріоритезувати на підставі міток TOS, DSCP, MAC-адреси або IP-адреси клієнта, номера Вланєв, номера порту TCP/UDP, типу протоколу або на підставі вмісту пакета, що задається користувачем. Даний функціонал особливо актуальний при наданні послуг IPTV. Також серія DES-HD3200 підтримує функціонал Voice VLAN, що вдає із себе окремий ВЛАН, в який автоматично поміщається голосовий трафік, з метою його подальшої обробки з більш високим рівнем пріоритету, ніж у решти трафіку.

Управління трафіком і смугою пропускання

Функція управління смугою пропускання дозволяє мережевим адміністраторам визначати пропускну здатність для кожного порту з кроком аж до 8 Кбіт/с для вихідного та вхідного трафіку. Комутаторитакож підтримують функціонал захисту від шторму (Storm Control), який дозволяє позбавитися від зайвого широковещательного/многоадресного трафіку. Функція віддзеркалення портів спрощує діагностику трафіку, а також допомагає адміністраторам стежити за продуктивністю мережі. Комутатори серії DES-HD3200 підтримує маркери "Дві швидкості, Три кольори маркування" і "Одна швидкість, Три кольори маркування" (trTCM/srTCM), що дозволяють за рахунок розбиття потоків за пріоритетами гарантувати максимальну пропускну здатність важливого трафіку.

Багатоадресна розсилка

Комутатори серії DES-HD3200 підтримує повний набір функцій L2 для роботи з многоадресной розсилкою, включаючи IGMP Snooping, IGMP filtering, Fast Leave. Завдяки підтримці даного функціоналу комутатор DES-3200 надає можливість роботи з IPTV-сервісами, які користуються попитом, що росте на ринку.

IGMP/MLD Snooping на основі хоста забезпечує підключення декількох клієнтів многоадресной групи до одного мережевого інтерфейсу. При використанні функції ISM VLAN багатоадресний трафік з метою ефективного витрачання смуги пропускання передається в окремому Вланєв. Профілі ISM VLAN дозволяють користувачам швидко і легко призначити/замінити попередні налаштування на портах передплатників під LGPL.

OAM

Комутатори серії DES-HD3200 підтримує функцію діагностики кабелю для перевірки стану мережевих кабелів і виявлення причини порушення працездатності кабелю. Функція 802.1ag Connectivity Fault Management (CFM) надає інструменти для ведення спостереження, а також для пошуку і усунення несправностей в комплексних Ethernet-мережах, дозволяючи провайдерам виконувати перевірку з'єднання і швидко локалізувати проблеми мережі, идентифицировав користувачів, які зіткнулися з даними проблемами. Функції 802.3ah Ethernet OAM, Dying Gasp і D-Link Unidirectional Link Detection (DULD) дозволяють поліпшити керованість мережі та підвищити стабільність з'єднання, а також виявляти несправності.

Функції управління

Комутатори серії DES-HD3200 підтримує стандартні протоколи управління такі, як SNMP, RMON, Telnet, SSH/SSL. Дружній користувачеві веб-інтерфейс забезпечує простоту управління. Автоматична настройка DHCP є функцією розширеного управління, яка дозволяє адміністраторам заздалегідь встановити настройки і зберегти їх на TFTP-сервері і автоматично застосувати до комутаторів в процесі отримання IP-адреса з сервера, що робить настройку мережі більш простий і швидкою. Підтримка протоколів LLDP і LLDP-MED дозволяє виявляти використовується в мережі Ethernet обладнання. Відповідно до результату пошуку адміністратор може легко застосувати настройки до виявлених пристроїв і отримати графічне зображення топології за допомогою системи мережевого управління (NMS).

Функція D-Link Single IP Management (SIM) спрощує і підвищує ефективність завдань управління , забезпечуючи можливість одночасної настройки кількох комутаторів, ведення спостереження і обслуговування з будь-якого робочого місця за допомогою Web-браузера. Більш того, комутатори серії DES-HD3200 підтримує програмне забезпечення D-View 6.0. D-View 6.0 є системою мережевого управління, яка дозволяє поліпшити найбільш важливі для роботи мережі характеристики, такі як працездатність, надійність, відмовостійкість і безпеку. D-View 6.0 надає мережевим адміністраторам набір корисних інструментів для ефективного управління настройками, продуктивністю і безпекою, а також виявлення помилок.

Підтримка IPv6

Комутатори серії DES -3200 успішно пройшли сертифікацію IPv6 Ready Logo Phase 2, яка гарантує роботу комутаторів в мережах IPv6. Крім цього, дана серія підтримує функції обох стеків протоколів IPv4/v6, дозволяючи комутаторів виступати в ролі моста між мережами IPv4 і IPv6. При постійному розширенні мережі проблема безпеки є найбільш гострою. Для її вирішення серія DES-HD3200 підтримує такі функції, як IPv6 ACL, IMPBv6 і L3 Control Packet Filtering, призначені для захисту від мережевих атак в IPv6 мережах.

Характеристики

1Будет є в майбутніх версіях ПО для DES-3200 C1
