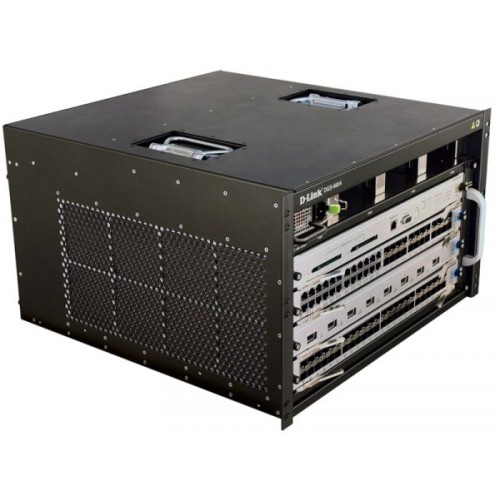

Шасі D-Link DGS-6604

Комутатори на основі шасі серії DGS-6600 є інтелектуальні, високопродуктивні і багаторівневі пристрої, призначені для локальних і регіональних мереж. Дана серія комутаторів є ідеальним рішенням в ситуаціях, коли необхідна безперервна робота мережевих додатків і високий рівень продуктивності, безпеки та управління.

Завдяки гнучкій модульній архітектурі і відповідності промисловим стандартам, ці комутатори дозволяють легко здійснити масштабування мережі, будучи, таким чином, вигідною інвестицією для підприємств.

Комутатори серії DGS-6600 оснащені високошвидкісний комутаційної матрицею, розширеними функціями програмного забезпечення, включаючи підтримку IPv6. Дані комутатори забезпечують високу продуктивність, відмовостійкість і ідеально підходять не тільки для вирішення поточних завдань, а й завдань актуальних в найближчій перспективі.

Висока відмовостійкість

DGS- 6604 оснащений 1 слотом для установки керуючого модуля. Завдяки 4 резервних джерел живлення, що працюють за схемою розподілу навантаження, і можливості заміни вентиляторного блоку в «гарячому режимі», DGS-6604 має високу отказоустойчивостью і є ідеальним рішенням для критично важливих мережевих додатків.

DGS-6604

• Шасі з 4 слотами

• 1 слот для керуючого модуля

• 3 слота для установки обраних користувачем модулів

• До 4 слотів для резервних джерел живлення за схемою 3 + 1

• Можливість заміни вентиляторного блоку і пилового фільтра

• Комутаційна матриця 576 Гбіт/с

Універсальний модульний дизайн

Серія DGS-6600 представлена двома моделями:

DGS-6604 - це шасі з 4 слотами, три з яких використовуються для установки обраних користувачем модулів. Крім того, є 4 слота для установки резервних джерел живлення і один слот для установки замінного вентиляторного блоку.

DGS-6608 - це шасі з 8 слотами. Два слота використовуються для установки керуючих модулів з можливістю резервування, а решта - для обраних користувачем модулів. Крім того, є 8 слота для установки резервних джерел живлення і один слот для установки замінного вентиляторного блоку.

Дана модульна архітектура забезпечує масштабування мережі завдяки установці додаткових модулів, які можна легко замінити в будь-який час в залежності від вимог.

Використання DGS-6600 в якості комутатора рівня агрегації

Завдяки використанню набору модулів з портами 10/100/1000BASE-T, підтримки Рое, SFP, і 10-Gigabit магістральним портам, IT-персонал може встановити в вільний слот модуль з різними типами портів і використовувати пристрій в якості комутатора рівня агрегації (тобто дистрибуції), який забезпечує високу щільність портів для підключення великої кількості робочих місць в офісі або в мережах Metro Ethernet з високою щільністю абонентського обладнання.

Висока продуктивність

Комутатор використовує метод розподіленої комутації, де ка ждий лінійний модуль (модуль з портом для підключення безпосередньо до мережевих вузлів) визначає шлях передачі для кожного пакета. Комутатори синхронізують інформацію про комутації і маршрутизації між керуючими і лінійними модулями з метою виявлення найшвидшого шляху передачі даних. Завдяки використанню лінійного модуля, що виконує комутацію L2/3/4 незалежно від керуючих модулів, комутатори серії DGS-6600 виконують більш швидку передачу пакетів без затримок.

Висока щільність портів

Встановлюючи в 4-слотове шасі модулі розширення, користувачі можуть отримати до 144 гігабітних портів або 48 портів 10-Gigabit, а в 8-слотове - до 288 гігабітних портів або 96 портів 10-Gigabit. Всі модулі можна замінити в «гарячому режимі», не виконуючи змін в настройках апаратного або програмного забезпечення. Використання 96 портів 10GE, що працюють за принципами неблокируемой архітектури, спрощує перехід до 10G магістралі.

Конвергенція додатків

Комутатори серії DGS -6600 поєднують в собі розширені функції апаратного і програмного забезпечення, наприклад, пріоритезацію трафіку (QoS) і маршрутизацію Multicast, забезпечуючи, таким чином, роботу додатків в реальному часі, таких як Інтернет-телефонія, відео-конференції, IP-відеоспостереження і IPTV. Крім цього, дані комутатори підтримують Рое, забезпечуючи подачу живлення і підключення до мережі для РоЕ-пристроїв, таких як IP-телефони і бездротові точки доступу. Комутатори є ідеальним рішенням для великомасштабних підприємств. Прикладом конвергенції додатків є використання мобільних VoIP-додатків через бездротові точки доступу, підключення до комутаторів серії DGS-6600.

Резервні джерела живлення змінного і постійного струму можна використовувати спільно. Резервні джерела живлення постійного струму не підтримують РоЕ функціонал, тобто РоЕ модулі будуть працювати як звичайні модулі.

Підтримка технології IPv6

Комутатори серії DGS-6600 є повністю сумісними з мережами на базі протоколу IPv6. Мережа

Інтернет постійно розширюється в зв'язку зі збільшенням числа додатків, в яких використовується Інтернет, включаючи бездротові пристрої, різне обладнання для дому та офісу, транспортні засоби, підключені до Інтернет, інтегровані служби телефонії, а також у зв'язку зі зростаючими потребами в обчислювальної та ігровій сфері. Використання адресації IPv6 спрощує механізми, що застосовуються для забезпечення комплексної безпеки мережевих пристроїв. Підтримка IPv6 особливо актуальна для додатків і сервісів, що вимагають велику кількість IP-адрес.

Комплексна безпека

Комутатори серії DGS-6600 забезпечують захист не тільки від несанкціонованого доступу користувачів, але і запобігають проникненню вірусів і «черв'яків». Захист доступу здійснюється за допомогою списків управління доступом ACL, функції Port Security і IP-MAC-Port Binding. Розширені функції безпеки забезпечують захист від шкідливих атак, замаскованих під протоколи управління і здатних викликати перевантаження центрального процесора (СPU) і зниження продуктивності. Серія DGS-6600 підвищує рівень безпеки мережевого управління, забезпечуючи аутентифікацію і шифрування трафіку адміністрування за допомогою протоколів SSH v2 і SNMP v3.

Функції MPLS

Комутатори серії DGS-6600 підтримують функції MPLS (Multiprotocol Label Switching), що забезпечують побудову інтелектуальних мереж наступного покоління і надають широкий набір розширених сервісів в рамках існуючої інфраструктури. Підтримка функції MPLS дозволяє корпоративним клієнтам використовувати такі сервіси як point-to-point VPN, VPWS (VLL) і point-to-multi-point VPN, VPLS. Дане рішення можна легко інтегрувати в будь-яку існуючу інфраструктуру, наприклад, IP, Frame Relay, ATM або Ethernet. Трафік абонентів, що надходить по різних каналах, можна агрегувати в граничному сегменті MPLS, не змінюючи поточних налаштувань комутаторів доступу, так як MPLS не залежить від технологій, що використовуються на рівні доступу.

Управління трафіком для послуг Triple Play

Серія DGS-6600 надає набір багаторівневих функцій QoS/CoS, включаючи управління смугою пропускання на основі потоку і захист від широкомовного/многоадресного/одноадресна шторму, що гарантують, що критичні до затримок мережеві сервіси , такі як VoIP, відео-конференції, IPTV і IP-відеоспостереження будуть обслуговуватися з належним пріоритетом. Bandwidth control забезпечує гарантовану смугу пропускання для даних сервісів в разі високого завантаження мережі. Завдяки підтримці під LGPL рівня 2, комутатор DGS-6600 реалізує обробку IPTV-додатків.

Технологія D-Link Green

Компанія D-Link займає провідні позиції в розвитку інноваційної енергозберігаючої технології, не знижує продуктивність і функціональні можливості пристрою. Комутатори серії DGS-6600 підтримують технологію D-Link Green, яка дозволяє використовувати режим збереження енергії, Smart Fan і РоЕ за розкладом. Функція енергозбереження забезпечує автоматичне відключення живлення неактивних портів. Функція Smart Fan забезпечує автоматичне включення вбудованих вентиляторів при певній температурі, забезпечуючи тривалу, надійну і екологічно нешкідливу роботу комутатора. Застосування РоЕ за розкладом дозволяє комутатора отримувати інформацію про активність певного порту в заданий момент часу, і при необхідності автоматично відключити неактивний порт.

Характеристики

шасі

• Кількість слотів: 4

• Кількість слотів в шасі (для керуючих модулів): 1

• Вільні слоти (для модулів): 3

• Комутаційна матриця: 576 Гбіт/с

• Макс. швидкість перенаправлення пакетів: 428,57 Mpps

Макс. щільність портів

• Порти 10/100/1000BASE-T: 144

• Порти 10/100/1000BASE-T з підтримкою PoE: 144

• Порти SFP: 144

• Порти 10G SFP +: 48

Програмне забезпечення

Функції L2

• Таблиця MAC-адрес

- до 32 K на модуль I/O

• Управління потоком

- Управління потоком 802.3x

- Запобігання блокувань HOL

• Jumbo-фрейм до 9,732 байт

• IGMP Snooping

- IGMP v1/v2/v3 Snooping

- Підтримка 2K груп

- IGMP Proxy2

- Fast Leave на основі порту

• 802.3ad Link Aggregation

- Відповідає 802.1AX і 802.3ad

- Макс. 128 груп на пристрій, 8 портів на групу

- Підтримка агрегації між портами різних модулів (cross-module trunk)

• Віддзеркалення портів

- 3 групи зеркалирования & nbsp ;

- One-to-one, Many-to-one

- Tx/Rx/Both

- на основі потоку і RSPAN

• RERP (Rapid Ether Ring Protection)

• MLD Snooping

- MLD v1/v2 Snooping

- Підтримка 2K груп

- MLD Snooping Fast Leave на основі хоста

• Loopback Detection

• L2 Protocol Tunneling2

VLAN & nbsp ;

• Групи VLAN

- Макс. 4K груп VLAN

• GVRP

- Підтримка 256 динамічних VLAN

• 802.1Q Tagged VLAN

• VLAN на основі порту

• 802.1v Protocol VLAN

• Double VLAN (Q-in-Q)

- Q-in-Q на основі порту

-Selective Q-in-Q

• VLAN Translation

• VLAN на основі MAC-адрес

• VLAN на основі підмережі

• VLAN Trunking

• Super VLAN

Функції L3

• Макс. кол-во IP-інтерфейсів: 4K

• ARP Proxy

• VRRP

• Туннелирование IPv6

- Налаштування вручну

- ISATAP

- 6to4

• Виявлення сусідніх пристроїв IPv6 (ND)

• IPv6 Phase 2 Ready

• Gratuitous ARP2

• Loopback інтерфейс

Маршрутизація L3

• 12K записів в таблиці маршрутизації IPv4/IPv6

• 8K записів в таблиці комутації L3 IPv4/IPv6

• 256 записів статичних маршрутів IPv4/IPv6

- Підтримка ECMP

- Підтримка WCMP2

• Маршрутизація на основі політик

• RIP v1/v2/ng

• OSPF

- OSPF v2/v3

- Пассівнийінтерфейс OSPF

- Stub/NSSA Area

- OSPF Equal Cost Route

• BGP4

• BGP + 2

Multicasting L3

• Групи multicast: 1K

• PIM-DM

• PIM-DM v62

• PIM-SM

• PIM-SM v62

• PIM Sparse -Dense Mode2

• DVMRP v3

QoS

• IEEE 802.1p CoS

• 8 оч еред на порт

• Обработкаочередей

- Strict Priority

- Weighted Round Robin (WRR)

- Strict + WRR

- Strict + DRR

-WDRR

• Механізмборьбисперегрузкамі

- RED

• CoS на основі:

- порту комутатора

- VLAN ID

- черг пріоритетів 802.1p

- MAC-адреси

- IPv4/v6-адреси

- DSCP

- типу протоколу

- класу IPv6-трафіку

- мітки потоку IPv6

- TCP/UDP-порта

- вмісту пакета, який визначається пользователем2

• Підтримка наступних дій для потоків:

- Додавання тега пріоритету 802.1p

- Додавання тега пріоритету TOS/DSCP

- Управління смугою пропускання

- Гарантована смуга пропускання (CIR), хв. крок до 64 Кбіт/с

• Управління смугою пропускання

- на основі порту (Вхідне/Вихідне, хв. крок до 64 Кбіт/с)

• QoS на основі часу

• Маркери "Три кольори маркування"

- trTCM

- srTCM

списки управління доступом (ACL)

• Ingress ACL

• Egress ACL2

• ACL наоснове:

- Пріоритету 802.1 p

- VLAN ID

- MAC-адреси

- Ether Type

- LLC

- IPv4/v6-адреси

- DSCP

- типу протоколу

- номери TCP/UDP-порта

- класу IPv6-трафіку

- мітки потоку IPv6

Безпека

• SSH v2

• Port Security: до 16 MAC-адрес на порт

• Захист від широкомовного/многоадресного/одноадресна шторму

• IP-MAC-Port Binding

• Запобігання атак DoS

• Запобігання атак ARP Spooofing2

• D-Link Safeguard Engine

MPLS

• LDP

• VPWS (VLL)

• VPLS

• MPLS/BGP L3 VPN2

AAA

• 802.1X

- Управління доступом на основі порту

- Управління доступом на основі MAC-адреси

- Динамічне призначення VLAN

• Аутентифікація на сервері RADIUS

• Guest VLAN

• Управління доступом на основі Web (WAC) 2 :

- Управління доступом на основі порту

- Управління доступом на основі хоста

- Динамічне призначення VLAN

• Управління доступом на основі MAC-адрес (MAC) 2 :

- Управління доступом на основі порту

- Управління доступу на основі хоста

- Дінаміческоеназначеніе VLAN

• TACACS +

DDM (Digital Diagnostics Monitoring) *

Так

Управління

• Web-інтерфейс

• інтерфейс командного рядка CLI

• Telnet-сервер (Підтримка IPv4/IPv6)

• Telnet-клієнт

• TFTP-клієнт

• SNMP v1/v2c/v3

SNMP over IPv6

• SNMP Traps

• Системний журнал

• RMON v1

Підтримка груп 1,2,3,9

• файлова система Flash

• Кілька версій ПЗ

• Кілька версій конфігурації

• Команда налагодження (Debug command)

• Облікові записи з 15 рівнями прав доступу

• Довірена хост

• Відновлення пароля

• Підтримка Microsoft® NLB2

• DHCP-клієнт

• DHCP Relay

- Опція 82

• DHCP-сервер

• SNTP

• Ping (Підтримка IPv4/IPv6)

• Traceroute (Підтримка IPv4/IPv6)

D-Link Green

• енергозбереження по статусу з'єднання

• PoE за розкладом

Стандарт MIB/IETF

• DLINK- MSTP MIB

• DLINK-TC MIB

• draft-ietf-idmr-dvmrp MIB-11, DVMRP-STD MIB

• IEEE Std 802.1X , IEEE8021-PAE MIB

• IEEE Std 802.3ad, IEEE8023-LAG MIB

• RFC791 IP MIB

• RFC792 ICMPv4 MIB

• RFC793 TCP MIB

• RFC826 ARP MIB

• RFC1212 Concise MIB Definitions

• RFC1213 MI BII

• RFC1215 MIB Traps Conversion

• RFC1338, RFC1519 CIDR MIB

• RFC1724 RIPv2 MIB

• RFC1886 DNS IPv6 MIB

• RFC1981 MTU Discovery IPv6 MIB

• RFC2460 IPv6 MIB

• RFC2461, RFC4861 ND IPv6 MIB

• RFC2462, RFC4862 IPv6 автоматична настройка

• RFC2463, RFC4443 ICMPv6 MIB

• RFC2464 IPv6 over Ethernet MIB

• RFC2474, RFC3168, RFC2571 SNMP Framework MIB

• RFC2572 SNMP Message Processing Dispatching MIB

• RFC2573 SNMP Applications MIB

• RFC2574 User-based Security Model for SNMPv3 MIB

• RFC3260 DS Field Definition MIB

• RFC2716, RFC3748 EAP MIB

• RFC2737 Entity MIB

• RFC2787 VRRP MIB

• RFC2819 RMON MIB

• RFC2863 IF MIB

• RFC2893, RFC4213 IPv4/v6 Dual Stack Function MIB

• RFC2934 PIM MIB для IPv4

• RFC3411 SNMP -FRAMEWORK MIB

• RFC3412 SNMP-MPD MIB

• RFC3413 SNMP-TARGET MIB

• RFC3413 SNMP-NOTIFICATION MIB

• RFC3414 SNM P-USER-BASED-SM MIB

• RFC3415 SNMP-VIEW-BASED-ACM MIB

• RFC3418 SNMPv2 MIB

• RFC3513, RFC4291 IPv6 Addressing Architecture MIB

• RFC3584 SNMP-COMMUNITY MIB

• RFC3635 EtherLike MIB

• RFC4133 ENTITY MIB

• RFC4188 BRIDGE MIB

• RFC4273 BGP4 MIB

• RFC4292 IP-FORWARD MIB

• RFC4293 IP MIB

• RFC4363 P-BRIDGE MIB

• RFC4363 Q-BRIDGE MIB

• RFC4560 DISMAN-PING MIB

• RFC4560 DISMAN-TRACEROUTE MIB

• RFC4750 OSPF MIB & nbsp ;

• RFC5060 PIM-STD MIB

• RFC5132 IPMCAST MIB

• RFC5240 PIM-BSR MIB

• RFC5519 MGMD -STD MIB

Розміри

445 мм × 470 мм × 280 мм

Робоча температура

Від 0 ° до 50 ° С

Температура зберігання

Від -40 ° до 70 ° С

Робоча вологість

Від 10% до 90% (без утворення конденсату)

Вологість при зберіганні

Від 5% до 90% (б ез утворення конденсату)

EMI

FCC Class A, CE, C-Tick, VCCI, ICES-003

Безпека

cUL, CB

1 Модель буде доступна в майбутньому

2 Функція в наступних версіях програмного забезпечення

* Дані функції будуть реалізовані в наступній версії ПО
