• Комутатор D-Link DGS-3130-30S

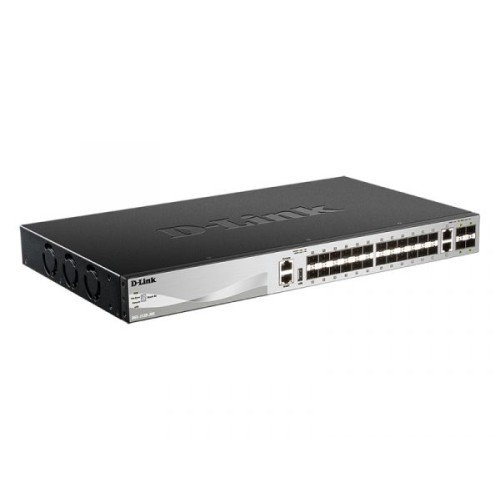

Комутатор D-Link DGS-3130-30S

  • Модель: DGS-3130-30S
  • Наявність: В наявності

  • Уточнюйте


Керований стекіруемий1 комутатор третього рівня DGS-3130-30S призначений для безпечного підключення кінцевих користувачів до мережі підприємства або мережі Metro Ethernet. Комутатор оснащений 24 портами 1000Base-X SFP, 2 портами 10GBase-T і 4 портами 10GBase-X SFP +, підтримує багатоадресні групи і розширені функції безпеки, що робить його ідеальним гігабітним рішенням рівня доступу. Даний комутатор також оснащений портом USB 2.0, що дозволяє здійснити завантаження програмного забезпечення і конфігураційних файлів безпосередньо з USB-накопичувача і зберегти на ньому файли системного журналу.

Надійність

Комутатор DGS-3130-30S призначений для використання в мережах підприємств і Metro Ethernet, а також для користувачів, яким потрібен високий рівень мережевої безпеки і максимальна працездатність. Комутатор оснащений роз'ємом для підключення зовнішнього резервного джерела живлення DPS-500A2, що дозволяє забезпечити безперервну роботу пристрою. DGS-3130-30S підтримує протоколи Spanning Tree (STP) (802.1D, 802.1w і 802.1s), функції Loopback Detection і захисту від широкомовного шторму, які підвищують відмовостійкість мережі. Крім того, DGS-3130-30S підтримує технологію Ethernet Ring Protection Switching (ERPS), що забезпечує мінімальний час відновлення роботи кільця (50 мс) після збою. Для розподілу навантаження і підвищення відмовостійкості при використанні декількох комутаторів DGS-3130-30S дозволяє скористатися функцією Dynamic 802.3ad Link Aggregation Port Trunking.

Розширені функції безпеки

комутатор DGS-3130-30S підтримує такі функції безпеки, як багаторівневі списки управління доступом (ACL), управління штормом і IP-MAC-Port Binding (IMPB) з DHCP Snooping. Функція IP-MAC-Port Binding дозволяє контролювати доступ комп'ютерів до мережі на основі їх IP- і MAC-адрес, а також порту підключення, розширюючи, таким чином, контролю над доступом. Завдяки функції DHCP Snooping комутатор автоматично визначає пари IP/MAC-адрес, відстежуючи DHCP-пакети і зберігаючи їх в «білому» списку IMPB.

Політики управління доступом

Комутатор DGS-3130-30S підтримує такі механізми аутентифікації, як 802.1X, управління доступом на основі Web-інтерфейсу (WAC) і управління доступом на основі MAC-адрес, забезпечуючи простоту розгортання мережі. Після аутентифікації індивідуальні політики, такі як приналежність VLAN, політики QoS і правила ACL можуть бути призначені кожному вузлу Крім того, комутатор підтримує технологію Microsoft® NAP (Network Access Protection), що дозволяє користувачам заборонити доступ в мережу комп'ютерів, які не відповідають встановленим вимогам безпеки.

Управління трафіком

DGS-3130-30S надає набір багаторівневих функцій QoS/CoS, що гарантують, що критичні до затримок мережеві сервіси, такі як VoIP, відеоконференції , IPTV і відеоспостереження, будуть обслуговуватися з належним пріоритетом. Функції Traf fi c Shaping забезпечують гарантовану смугу пропускання для даних сервісів в разі високого завантаження мережі. Завдяки підтримці під LGPL 2 рівня комутатор DGS-3130-30S реалізує обробку IPTV-додатків. Функція IGMP/MLD Snooping на основі вузла забезпечує підключення декількох клієнтів многоадресной групи до одного інтерфейсу, функція ISM VLAN відправляє багатоадресні потоки в спеціальний Multicast VLAN з метою збереження смуги пропускання і підвищення рівня безпеки мережі. Профілі ISM VLAN дозволяють користувачам швидко і легко призначити/замінити попередні налаштування на портах передплатників під LGPL.

1Прі фізичному стекирования моделей DGS-3130-30TS/30S/30PS вага становить 1 на юніт. Максимальна кількість стекові пристроїв (юнітів) - 9.
При фізичному стекирования моделей DGS-3130-54TS/54S/54PS вага становить 2 на юніт. Максимальна кількість стекові пристроїв (юнітів) - 6.
Можливо фізичне стекирование моделей DGS-3130-30XX і DGS-3130-54XX, при якому враховується і вага (максимум 12), і максимальна кількість стекові пристроїв (9 юнітів).
Наприклад: 6 x DGS-3130-30XX (вага 6) + 3 x DGS-3130-54XX (вага 6) Разом: не перевищено максимум стекові пристроїв (максимум 9 юнітів), також не перевищено максимальну вагу (максимум 12)
2Не входить в комплект поставки.

Характеристики

• FCC Class A

• CE Class A

• VCCI Class A

• IC

• RCM

• BSMI

• CCC

Апаратне забезпечення
Процесор • BCM56160 (1,25 ГГц)
Оперативна пам'ять • 1 ГБ
Flash-пам'ять • 256 МБ
інтерфейси • 24 порти 1000Base-X SFP

• 2 порти 10GBase-T

• 4 порту 10GBase-X SFP +

• Консольний порт з роз'ємом RJ-45

• порт управління 10/100/1000Base-T з роз'ємом RJ-45 (Out-of-band)

• порт USB 2.0 тип A

Інді Катор • Power

• Link/Activity/Speed (нашкодили)

• Console

• USB

• RPS

• Fan Error

• Stack ID

Роз'єм живлення • Роз'єм для підключення живлення (змінний струм)

• Роз'єм для підключення резервного джерела живлення DPS-500A1

Функціонал
Стандарти та функції • IEEE 802.3 10Base-T

• IEEE 802.3u 100Base-TX

• IEEE 802.3ab 1000Base-T

• IEEE 802.3an 10GBase-T

• IEEE 802.3z 1000Base-X

• IEEE 802.3ae 10GBase-X

• Управління потоком IEEE 802.3x

• Автоматичне визначення MDI/MDIX на всіх мідних портах

Продуктивність
Комутаційна матриця • 168 Гбіт/с
Метод комутації • Store-and-forward
Макс. швидкість перенаправлення 64-байтних пакетів • 125 Mpps
Розмір таблиці MAC-адрес • 16K записів
Буфер пакетів • 2 МБ
Jumbo-фрейм • 9 216 байт
Програмне забезпечення
стекування • Віртуальне стекирование

- D-Link Single IP Management

- до 32 пристроїв в віртуальному стеці

• Фізичне стекірованіе2

- Смуга пропускання: до 80 Гбіт/с

- до 9 пристроїв в стеке2

- Кільцева топологія

Функції 2 рівня • Таблиця MAC-адрес: до 16K записів

• Управління потоком

- 802.3x

- Запобігання блокувань HOL

• Link Aggregation

- 802.3ad

- Макс. 32 групи на пристрій/8 портів на групу

• Spanning Tree Protocol

- 802.1D STP

- 802.1w RSTP

- 802.1s MSTP

- BPDU Filtering

- Root Restriction

• Loopback Detection

• Зеркалірованіепортов

- One-to-One

- Many-to-One

- На основі потоку

- RSPAN

• ERPS (Ethernet Ring Protection Switching)

- Топологія single/multiple ring

Багатоадресна розсилка 2 рівня • IGMP Snooping

- IGMP v1/v2/v3

- Підтримка до 1024 груп

- IGMP Snooping Fast Leave на основі порту/вузла

• Обмеження під LGPL по IP-адресами

- До 24 профілів фільтрації IGMP, 128 діапазонів адрес на профіль

• MLD Snooping

- MLD v1/v2

- Підтримка до 1024 груп

- MLD Snooping Fast Leave наосновеузла

VLAN • Групи VLAN: макс. 4K VLAN-груп

• GVRP: макс. 4K динамічних VLAN-груп

• 802.1Q

• VLAN на основі портів

• 802.1v VLAN на основі протоколів

• Voice VLAN

• VLAN на основі MAC-адрес

• VLAN Translation

• ISM VLAN

• Asymmetric VLAN

• Private VLAN

• VLAN Trunking

• Double VLAN (Q-in-Q)

- Q-in-Q на основі портів

- Selective Q-in-Q

Якість обслуговування (QoS) • 802.1p

• 8 черг на порт

• Обробка черг

- Strict Priority

- Weighted Round Robin (WRR)

- Strict + WRR

• Підтримка наступних дій для потоків

- Метка пріоритету 802.1p

- Метка ToS/DSCP

- управління смугою пропускання

• CoS на основі:

- Порта комутатора

- VLAN ID

- Черг пріоритетів 802.1p

- MAC-адреси

- IPv4-адреси

- DSCP

- Типу протоколу

- Порта TCP/UDP

- Вмісту пакету, який визначається пользователем3

- IPv6-адреси

- Класу IPv6-трафіку

- Мітки потоку IPv6

• Управління смугою пропускання

- На основі порту (що входить/виходить, з хв. значенням 8 Кбіт/с)

- На основі потоку (що входить/виходить, з хв. значенням 8 Кбіт/с)

• Три кольори маркування

- CIR/PIR хв. крок 8 Кбіт/с

- trTCM, CBS/PBS

- srTCM, CBS/EBS

• Управленіеперегрузкамі

- Weighted Random Early Detection (WRED)

- Simple Random Early Detection (SRED)

Списки управління доступом (ACL) • ACL на основі:

- Пріоритету 802.1p

- VLAN ID

- MAC-адреси

- Ether Type

- IPv4-адреси

- DSCP

- Типу протоколу

- Номери TCP/UDP-порта

- Вмісту пакету, який визначається пользователем3

- IPv6-адреси

- Мітки потоку IPv6

- Класу IPv6-трафіку

• Макс. кол-во записів ACL:

- Вхідних: 2048

- Вихідних: 512

• ACL за розкладом

• Фільтрація інтерфейсу CPU

Безпека • SSH v2

• SSL v1/v2/v3

• Port Security: до 64 MAC-адрес на порт

• IP-MAC Port Binding

• DHCP Snooping

• Підтримка до 500 записів прив'язки

• Захист від широкомовного/многоадресного/одноадресна шторму

• Сегментаціятрафіка

• D-Link Safeguard Engine

• Фільтрація NetBIOS/NetBEUI

• IPv6 ND Snooping

• Функція DHCP Server Screening

• Предотвращеніеатак ARP Spoofing

- Макс. кількість записів: 64

• Запобігання атак DoS

• Захист від атак BPDU

• Перевірка ARP-пакетів

• Перевірка IP- пакетів

AAA • Аутентифікація 802.1X:

- Управління доступом на основі порту/вузла

- Призначення політики Identity-driven (VLAN, ACL або QoS)

• Управління доступом на основі Web (WAC):

- Управління доступом на основі порту/вузла

- Призначення політики Identity-driven (VLAN, ACL або QoS)

• Управління доступом на основі MAC-адрес (MAC):

- Управління доступом на основі порту/вузла

- Призначення політики Identity-driven (VLAN, ACL або QoS)

• Authentication Database Failover

• Guest VLAN

• Microsoft® NAP

- Підтримка 802.1X NAP

- Підтримка DHCP NAP

• RADIUS Accounting

• Аутентифікація на основі RADIUS і TACACS +

• Облікові записи з 4 рівнями прав доступу

Технологія Green • Соответствіедіректіве RoHS

• IEEE 802.3az Energy Efficient Ethernet (EEE)

• Економія електроенергії за рахунок:

- Визначення статусу з'єднання

- Визначення довжини кабелю

ОАМ • Діагностікакабеля

• 802.3ah Ethernet Link OAM

• D-Link Unidirectional Link Detection (DULD)

• Dying Gasp

• 802.1ag Connectivity Fault Management (CFM)

• Y.1731 OAM

• Функція цифрового контролю параметрів продуктивності трансивера DDM (Digital Diagnosics Monitoring)

Управління • Web-інтерфейс

• Інтерфейс командного рядка (CLI)

• Telnet-сервер

• Telnet-клієнт

• TFTP-клієнт

• DNS-клієнт

• Захищений FTP-сервер

• ZModem

• SNMP v1/v2c/v3

• SNMP Traps

• Системний журнал

• sFlow

• RMON v1: підтримка 1,2, 3, 9 груп

• RMON v2: підтримка групи ProbeConfig

• LLDP

• BootP/DHCP-клієнт

• DHCP Auto-configuration

• DHCP Relay

• DHCP Client option 12

• DHCP Relay Option 18, 37, 82

• Файловаясістема Flash

• PPPoE Circuit-ID insertion

• Підтримка декількох версій ПЗ

• Підтримка декількох версій конфігурацій

• Моніторинг CPU

• Команди налагодження

• SNTP

• Відновлення пароля

• Шифрування пароля

• Trusted Host

• Підтримка Microsoft® NLB (Network Load Balancing)

• ICMP v6

• DHCP-сервер

Функції 3 рівня • Інтерфейс IP: макс. 16 інтерфейсів

• ARP Proxy

• IPv6 Neighbour Discovery (ND)

Маршрутизація 3 рівня • Статична маршрутизація

- Макс. кол-во записів IPv4: 512

- Макс. кол-во записів IPv6: 512

• RIP v1/v2/ng

• OSPFv2/v3

• VRRP

• VRRPv33

• Підтримка 1K апаратних записів маршрутизації по IPv4/IPv63

• Підтримка до 4K апаратних записів комутації L3 по IPv4/IPv63

• Маршрутизація на основі політик

Багатоадресна розсилка 3 рівня • IGMP v1/v2/v3

• PIM-SM

• Фільтрація IGMP

- На основі порту

- На основі VLAN

Стандарти MIB • RFC 1213 MIB II

• RFC 4188 Bridge MIB

• RFC 1157, 2571-2576 SNMP MIB

• RFC 1907 SNMPv2 MIB

• RFC +1757, 2819 RMON MIB

• RFC 2021 RMONv2 MIB

• RFC 1398, тисяча шістсот сорок три, 1650, 2358, 2665 Ether -like MIB

• RFC 2674 802.1p MIB

• RFC 2233, 2863 IF MIB

• RFC 2618 RADIUS Authentication Client MIB

• RFC 2620 RADIUS Accounting Client MIB

• RFC 2925 PING & amp; TRACEROUTE MIB

• RFC 2674, 4363 802.1p MIB

• RFC 1065, 1066, 1155 1156, 2578 MIB Structure

• RFC 1215 MIB Traps Convention

• RFC 1212 Concise MIB Definitions

• RFC 1215 MIB Traps Convention

• RFC 1157, 2571-2576 SNMP MIB

• RFC 4022 MIB for TCP

• RFC 4113 MIB for UDP

• RFC 4293 IPv6 SNMP Mgmt Interface MIB

• RFC 2737 Entity MIB (version 2)

Стандарти RFC • RFC 768 UDP

• RFC 791 IP

• RFC 792, 2463, 4443 ICMP

• RFC 793 TCP

• RFC 826 ARP

• RFC 3513, 4291, IPv6 Addressing Architecture

• RFC 2893, 4213 IPv4/IPv6 dual stack function

• RFC 2463, 4443 ICMPv6

• RFC 2462, 4862 IPv6 Stateless Address Auto Configuration

• RFC 2464 IPv6 Ethernet and definition

• RFC 1981 Path MTU Discovery for IPv6

• RFC 2460 IPv6

• RFC 2461, 4861 Neighbor Discovery for IPv6

• RFC 783 TFTP

• RFC 2068 HTTP

• RFC тисячі чотиреста дев'яносто-дві TACACS

• RFC 28 66 RADIUS Accounting

• RFC 2474, 3260 DiffServ

• RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)

• RFC 2571 , 2572, 2573, 2574, SNMP

• IPv6 Ready Logo Phase 2

• RFC 854 Telnet

• RFC 951 1542 BootP

• RFC3484 Default Address Selection

Фізичні параметри
Розміри (Д x Ш x В) • 440 x 250 x 44 мм
Вага • 3,21 кг
Умови експлуатації
Живлення на вході • Від 100 до 240 В змінного струму, 50 -60 Гц
Макс. споживана потужність • 82,4 Вт
Споживання електроенергії у режимі очікування • 43,9 Вт
Тепловиділення • 281,16 БТЕ/год
MTBF (годинник) • 487 153
Рівень шуму • При високій швидкості вентилятора: 54 дБ

• При низькій швидкості вентилятора: 41 , 1 дБ

Система вентиляції • 3 вентилятора
Температура • Робоча: від 0 до 50 ° C

• Зберігання: від -40 до 70 ° C

Вологість • При експлуатації: від 10% до 90% без конденсату

• При зберіганні: від 5% до 90% без конденсату

Комплект поставки
• Комутатор DGS-3130-30S

• кабель живлення

• Фіксатор для кабелю живлення

• Консольний кабель (з роз'ємами RJ-45 і RS-232)

• 2 кріпильних кронштейна для установки в 19-дюймову стійку

• Комплект для монтажу

• 4 гумові ніжки

• Посібник зі швидкого встановлення

Сумісне обладнання
SFP трансивери • DGS-712

• DEM-310GT

• DEM-311GT

• DEM-312GT2

• DEM-314GT

• DEM-315GT

• DEM-330T

• DEM-330R

• DEM-331T

• DEM-331R

• DEM-331T/20KM

• DEM-331R/20KM

• 210

• 211

• 220R/20KM

• 220T/20KM

• 310GT

• 311GT

• 312GT2

SFP + трансивери • DEM-431XT

• DEM-432XT

• DEM-433XT

• DEM-434XT

• DEM-436XT-BXD

• DEM-436XT -BXU

• 431XT

• 433XT

• 436XT-BXD/20KM

• 436XT-BXU/20KM

• 436XT-BXD/40KM

• 436XT-BXU/40KM

Кабелі 10G SFP + • DEM-CB100S

• DEM-CB300S

• DEM-CB700S

Резервне джерело живлення • DPS-500A
Інше
EMI
Безпека • CB

• cUL

• BSMI

• CCC

1не входить в комплект поставки.

2Прі фізичному стекирования моделей DGS-3130-30TS/30S/30PS вага становить 1 на юніт. Максимальна кількість стекові пристроїв (юнітів) - 9.
При фізичному стекирования моделей DGS-3130-54TS/54S/54PS вага становить 2 на юніт. Максимальна кількість стекові пристроїв (юнітів) - 6.
Можливо фізичне стекирование моделей DGS-3130-30XX і DGS-3130-54XX, при якому враховується і вага (максимум 12), і максимальна кількість стекові пристроїв (9 юнітів).
Наприклад: 6 x DGS-3130-30XX (вага 6) + 3 x DGS-3130-54XX (вага 6) Разом: не перевищено максимум стекові пристроїв (максимум 9 юнітів), також не перевищено максимальну вагу (максимум 12)

3Будет є в майбутніх версіях програмного забезпечення.

Доставка

Доставка здійснюється по всій території України послугами кур'єрської служби "Нова Пошта" за тарифами перевізника.

Оплата

Безготівковий розрахунок за рахунком-фактурою через будь-яке відділення банку або інтернет-банкінгу (для юр. і фіз. осіб).

Гарантія

Гарантія надається на термін від 2 тижнів до 60 місяців в залежності від сервісної політики виробника.
