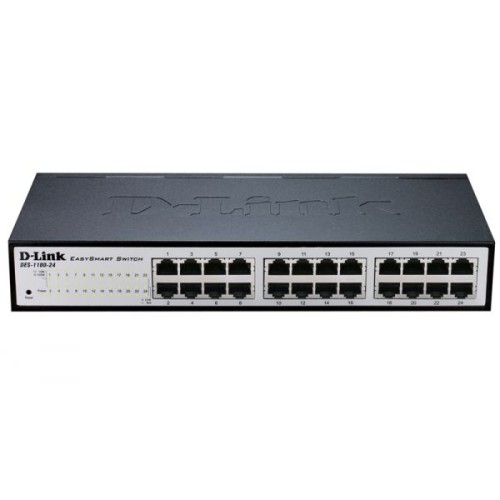

Комутатор D-Link DES-1100-24

Серія комутаторів DES-1100 EasySmart об'єднують повний набір параметрів, функцій, що забезпечують кращу продуктивність і масштабованість. Лінійка комутаторів EasySmart представлена моделями DES-1100-16 з 16 портами 10/100 Мбіт/с, DES-1100-24 з 24 портами 10/100 Мбіт/с і DES-1100-26 з 24 портами 10/100 Мбіт/с і 2 гігабітними комбо-портами. Комутатори допомагають користувачам легко і швидко розгорнути мережу завдяки простому управлінню за допомогою утиліти SmartConsole або через Web-інтерфейс. Комутатор серії DES-1100 є закінченим і недороге рішення для мереж малого і середнього бізнесу (SMB). DES-1100 є підходящим рішенням для розгортання мереж підприємств, наприклад, для філій і приміщень для ділових зустрічей, де потрібно просте управління.

Функції управління включають управління на основі Web-інтерфейсу і утиліту SmartConsole. Дана серія комутаторів також підтримує ряд функцій рівня 2, включаючи Port Mirroring, Статистику і IGMP Snooping для скорочення багатоадресного трафіку і збільшення продуктивності мережі. Всі моделі комутаторів виконані в компактному металевому корпусі і оснащені інноваційною пасивною системою охолодження.

Ефективне енергозбереження

Серія комутаторів EasySmart дозволяє більш ефективно заощаджувати електроенергію в порівнянні з іншими моделями. DES-1100-16 економить на 27.32% більше енергії і DES-1100-24 - на 10.7%, ніж звичайний ненастраіваемий комутатор D-Link. Це дозволяє економніше експлуатувати пристрій. Крім того, це дозволяє комутаторів EasySmart включати вентилятори і працювати в тихому режимі, як результат, пристрої мають більш тривалий термін служби.

Отказоустойчивость/Збільшення продуктивності

Комутатори підтримують ряд функцій рівня 2, включаючи IGMP Snooping і віддзеркалення портів. Також дана серія підтримує функцію Loopback Detection. Функція Loopback Detection використовується для визначення петель і автоматичного відключення порту, на якому виявлено петля. Серія комутаторів DES-1100 підтримує стандарт 802.1p (QoS), який дозволяє здійснювати класифікацію трафіку в реальному часі на 8 рівнів пріоритетів і 2 черги.

Мережева безпека

Комутатори серії DES-1100 підтримують 802.1Q VLAN і VLAN на основі порту. Функція контролю смуги пропускання дозволяє мережевим адміністраторам визначити рівень пропускної здатності для кожного порту. Функція дозволяє задавати обмеження вхідного/вихідного трафіку з кроком до 512 кбіт/с. Функція Контролю шторму необхідна для обмеження широкомовного, багатоадресного або невідомого одноадресна трафіку в разі перевищення заданого порогу. Комутатор блокує або відкидає пакети, велика кількість яких можуть призвести до перевантаження мережі. Віддзеркалення портів допомагає адміністраторам полегшити діагностику трафіку або відслідковувати продуктивність комутатора і змінювати при необхідності.

Гнучке управління

Комутатори EasySmart надають просте і легке управління мережею за допомогою утиліти SmartConsole або через Web-інтерфейс, що забезпечує віддалене управління мережею на рівні портів. Утиліта SmartConsole дозволяє користувачам виявити кілька комутаторів D-Link Web Smart в одному і тому ж сегменті мережі L2. Використання даної утиліти виключає необхідність змінювати IP-адресу комп'ютера і забезпечує легку початкову установку комутаторів Smart. Комутатори, що належать одному і тому ж сегменту мережі та підключення до локального комп'ютера користувача, відображаються на екрані з можливістю негайного доступу. При цьому доступні розширені настройки конфігурації і основні настройки виявлених пристроїв, наприклад, зміна пароля і оновлення програмного забезпечення.

Характеристики

Стандарти та функції портів

Розмір

Корпус шириною 11 ", висота 1U

Інтерфейс

24 10/100BASE-TX

Функції порту

• Відповідність IEEE 802.3

• Відповідність IEEE 802.3u

• Підтримка операцій в режимі повного/напівдуплекса

• Автоузгодження

• Автоопределение MDI/MDI-X

• Управління потоком IEEE 802.3x в повнодуплексному режимі

Продуктивність

• Комутаційна матриця: 4,8 Гбіт/с

• Макс. швидкість перенаправлення пакетів: 3,57 Mpps

• Розмір таблиці MAC-адрес: 8K

• Буфер пакетів: 1,75 Мбіт

• Flash-пам'ять: 1 МБ

Індикатори

• Power (на пристрій)

• Link/Activity/Speed (нашкодили)

Програмне забезпечення

Функції рівня 2

• Таблиця MAC-адрес

- DES-1100-16/24: 8K

- DES-1100-26: 4K

• IGMP Snooping

• Статична агрегування

- Порти 10/100 Мбіт/с: макс. 2 групи на пристрій і 2-4 порту на групу

- Порти 10/100/1000 Мбіт/с на DES-1100-26: 1 група на пристрій і 2 порту на групу

• Управління потоком

• Функція Loopback Detection

• Віддзеркалення портів

- One-to-One або Many-to-One

- Tx, Rx і обидва

• Статистика -підтримка 4 груп:

- Відправлені пакети і колізії

- Отримані і відправлені пакети

- Отримані і відкинуті пакети

- Отримані пакети і помилки CRC

VLAN

• 802.1Q Tagged VLAN

• Групи VLAN

- DES-1100-16/24: підтримка 32 статичних VLAN-груп

- DES- 1100-26: підтримка 26 статичних VLAN-груп

- VID 1-4094

• VLAN на основі порту

• Management VLAN

Якість обслуговування (QoS)

• Управління смугою пропускання:

- на основі порту (Вхідне/Вихідне)

- з попередньо визначеним кроком: 512 кбіт/с/1024 кбіт/с/2048 кбіт/с/4 096 кбіт/с/8192 кбіт/с/16384 кбіт/с/32768 кбіт/с/65536 кбіт/с/

• 2 черги на порт

• 802.1p

• Управління чергами

- Strict Priority

- Weighted Round Robin (WRR)

Безпека

• Статичний MAC (Макс. кол-во статичних записів MAC-адрес: 128)

• DES-1100-26: контроль широкомовних штормів

• DES-1100-16/24: контроль широкомовних/багатоадресних/одноадресних штормів

Управління

• Управління доступом на основі Web-інтерфейсу (Підтримка IPv4)

• Утиліта SmartConsole

• управління доступом на основі пароля

• Налаштування портів: Установка швидкості, режиму дуплексу, управління потоком

• Резервне копіювання/Відновлення конфігураційного файлу через HTTP

MTBF (Годинник)

562 066 ч

Рівень шуму

0 dB

Тепловиділення

26, 20 БТЕ/год

Живлення на вході

100-240 В змінного струму, 50-60 Гц, внутрішній універсальний блок живлення

Макс. споживана потужність

7,68 Вт

Споживання електроенергії у режимі очікування

2,87 Вт

Розміри

280х125х44 мм

Вага

1 кг

Вентилятори

Пасивна система охолодження

Робоча температура

Від 0˚ до 40˚ C

Температура зберігання

Від -10˚ до 70˚ C

Робоча вологість

Від 10% до 95% без конденсату

Вологість зберігання

Від 5% до 95% без конденсату

Emission (EMI)

FCC Class A, CE Class A, VCCI Class A, CCC, IC, C-Tick

Безпека

UL/cUL, LVD

Кріплення для монтажу в 19 "стійку поставляється в комплекті з пристроєм
