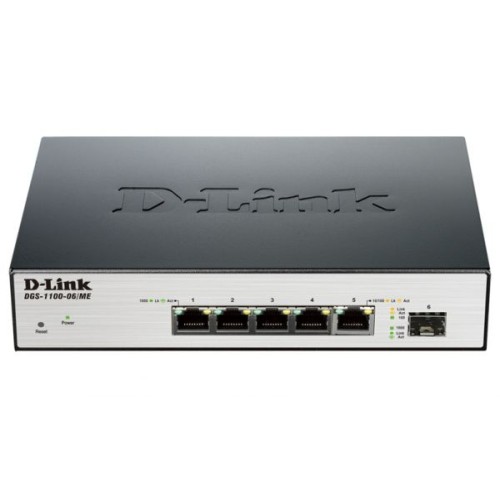

Комутатор D-Link DGS-1100-06/ME

Настроюваний комутатор DGS-1100-06/ME оснащений 5 портами 10/100/1000Base-T і 1 SFP-портом. Призначений для розгортання мереж Metro Ethernet, даний комутатор виконаний в надійному корпусі і підтримує функції Multicast для надання IPTV-сервісу. 5 портів 10/100/1000 Мбіт/с оснащені вбудованим захистом від статичної електрики до 6 кВ. Наявність оптичного порту SFP надає можливість побудови мереж FTTx.

Multicast

DGS-1100-06/ME надає можливість роботи з IPTV-сервісами або будь-якими іншими, заснованими на передачі многоадресного трафіку, які користуються попитом, що росте на ринку, завдяки підтримці таких функцій як IGMP Snooping, Limited IP Multicast (Обмеження під LGPL по IP-адресами), ISM VLAN і MLD Snooping. Використання даних функцій дозволяє забезпечити оптимальну смугу пропускання зі збереженням високої якості передачі даних. Функція Limited IP Multicast дозволяє створити профілі під LGPL і зв'язати їх з портом або діапазоном портів для того, щоб дозволити або відхилити запити на підключення до тієї чи іншої групи (каналу), що відправляються користувачами. Використання профілів значно спрощує управління IPTV сервісом в разі, якщо користувач змінює пакет послуг. При використанні функції ISM VLAN (IGMP Snooping Multicast VLAN) багатоадресний трафік з метою ефективного витрачання смуги пропускання передається в окремому VLAN. При використанні функції ISM VLAN потрібно налаштування як на комутаторі доступу, так і на L3 комутаторі рівня агрегації. Економія смуги пропускання досягається в разі перегляду одного і того ж каналу клієнтами в різних VLAN, при цьому не потрібна окрема копія многоадресного трафіку для кожного з них у разі використання ISM VLAN. Функція MLD Snooping покращує ефективність під LGPL і дозволяє скоротити витрати при переході до IPv6.

Висока продуктивність і відмовостійкість

Комутатор DGS-1100-06/ME підтримує широкий набір функцій, що забезпечують безперебійну роботу і спрощують управління. Підтримка Loopback Detection запобігає утворенню петель в мережі. DGS-1100-06/ME також підтримує QoS (Quality of Service). Пакети можна класифікувати на основі вмісту і розподіляти в черзі з різним пріоритетом обробки. Механізм пріоритетності допомагає диференціювати трафік на основі вимог до якості обслуговування.

Функція управління смугою пропускання дозволяє мережевим адміністраторам визначати пропускну здатність для кожного порту з мінімальним значенням 64 кбіт/с для вихідного та вхідного трафіку. Комутаторитакож підтримують функціонал захисту від шторму (Storm Control), який дозволяє позбавитися від зайвого трафіку.

Безпека

DGS-1100-06/ME підтримує також і функції безпеки. Завдяки використанню механізму Static MAC можна дозволити доступ тільки авторизованим пристроям. Port Security дозволяє обмежити кількість MAC-адрес, що вивчаються на порту, і запобігти flood-атаки, спрямовані на переповнення таблиці комутації.

Аутентифікація

DGS-1100 -06/ME підтримує аутентифікацію 802.1x на основі порту/хоста, а також аутентифікацію на основі локальної бази або RADIUS-сервера. Адміністратори також можуть помістити неавторизованих користувачів в Guest VLAN і призначити їм обмежені права доступу.

Управління

Налаштування комутатора може бути виконана через Telnet, SNMP і HTTP. Зручний Web-інтерфейс забезпечує простоту управління.

Протокол LLDP (Link Layer Discovery Protocol) дозволяє мережевого обладнання сповіщати локальну мережу про своє існування і характеристиках, таким чином, відповідно до результату пошуку можна легко застосувати настройки до виявленим пристроїв і отримати графічне зображення топології. Крім цього, комутатор підтримує функцію діагностики кабелю для перевірки стану мережевих кабелів і виявлення причини порушення працездатності.

Пошук і усунення несправностей

Комутатор DGS-1100-06/ME дозволяє адміністраторам виконувати швидку діагностику, пошук і усунення несправностей. Функція діагностики дозволяє визначити довжину підключеного кабелю, а також відобразити інформацію про його стан. Підтримка цієї функції забезпечує зручний пошук і усунення проблем. Крім цього, DGS-1100-06/ME підтримує стандарт IEEE802.3ah, протокол канального рівня, що надає адміністраторам можливість моніторингу стану мережі та швидкого виявлення несправностей на портах комутатора.

Характеристики

Загальні

Версія апаратного забезпечення: А1

Розмір

190 х 120 х 38 мм

Кількість портів

• 5 портів 10/100/1000Base-T

• 1 порт 100/1000Base-X SFP

Продуктивність

• Комутаційна матриця: 12 Гбіт/с

• Швидкість перенаправлення 64-байтних пакетів: & nbsp ; 8,9 Mpps

• Розмір таблиці МАС-адрес: 4 K

• SDRAM для CPU: 128 МБ

• Буфер пакетів: 128 КБ

• Flash-пам'ять: 16 МБ

• Jumbo-фрейми: 9216 байт

Індикатори

• Power (на пристрій)

• Link/Activity/Speed (нашкодили)

споживана потужність

• Режим Standby: 3,62 Вт

• Максимальна споживана потужність: 7,08 Вт

Функції програмного забезпечення

Функції 2 рівня

• Таблиця MAC-адрес: 4K

• Управління потоком 802.3x

o Запобігання блокувань HOL

• Функція Loopback Detection

• Віддзеркалення портів

o Підтримка однієї групи

o One-to-One

o Many-to-One

Багатоадресне розсилка 2 рівня

• IGMP Snooping

o IGMP v1/v2 Snooping, v3 Awareness

o Підтримка 64 груп

o IGMP Snooping Fast Leave на основі порту

• Аутентифікація IGMP

o Limited IP Multicast (Обмеження під LGPL по IP-адресами)

• MLD Snooping

o MLD Snooping v1, v2

o Підтримка 32 груп MLD Snooping

o MLD Snooping Fast Leave наосновепорта

VLAN

• 802.1Q Tagged VLAN

• Групи VLAN

o Підтримка 32 статичних груп VLAN

• Керуючий VLAN

• VL AN на основі порту

• ISM VLAN

• Double VLAN (Q-in-Q)

o Q-in-Q на основі порту (Port -Based)

Якість обслуговування (QoS)

• 4 черги на порт

• Обработкаочередей

o Strict Priority

o Weighted Round Robin (WRR)

• Управління смугою пропускання

o На основі порту (що входить/виходить , з мінімальним значенням 64 кбіт/с)

• CoS на основі:

o 802.1p

o DSCP

o Класу трафіку IPv6

Списки управління доступом (ACL)

• ACL на основі

o Порта комутатора

o Пріоритету 802.1p

o VLAN ID

o MAC-адреси

o Ether type - TOS

o IPv4/v6-адреси

o DSCP

o Типу протоколу

o Номери порту TCP/UDP

o Класу трафіку IPv6

• 250 правил доступу

Безпека

• Port Security

o До 64 МАС-адрес на порт

• Сегментація трафіку

• Захист від широкомовного/многоадресного/одноадр есного шторму

• D-Link Safeguard Engine

AAA

• 802.1X

o Управління доступом на основі порту

o Управління доступом на основі хоста

• Гостьовий VLAN

• Підтримка локальної бази/RADIUS-сервера

• Підтримка облікових записів RADIUS/TACACS +

• 4 рівня прав доступу користувачів

OAM

• Функція діагностики кабелю

• 802.3ah

• 802.3ah D-Link Unidirectional Link Detection (DULD)

Управління

• Web-інтерфейс

• інтерфейс командного рядка (CLI)

• Telnet-сервер

• TFTP-клієнт

• SNMP v1/v2c/v3

• SNMP Traps

• Системний журнал

• RMON v1

• Підтримка груп 1,2,3,9

• LLDP

• BootP/DHCP-клієнт

• автоматична настройка по DHCP

• DHCP Relay для IPv4/IPv6

• DHCP Relay Option 82

• DHCPv6 Relay Option 37

• Добавленіетега PPPoE Circult-ID

• SNTP

• Просмотрзагрузкі C PU

• Шифрування паролів

MIB

• RFC1213 MIB II

• RFC1493 Bridge MIB

• RFC1907 SNMPv2 MIB

• RFC1398, тисяча шістсот сорок три, 1650, 2358, 2665 Ether-like MIB

• RFC 2233, 2863 IF MIB

• RFC 2618 RADIUS Authentication Client MIB

• RFC2620 RADIUS Accounting Client MIB

• Private MIB

Стандарт IETF

• RFC768 UDP

• RFC791 IP

• RFC792,2463 , 4443 ICMPv4

• RFC793 TCP

• RFC826 ARP

• RFC 2474, 3260 Визначення поля DS в заголовку IPv4 і IPv6

• RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)

• RFC2571, RFC2572, RFC2573, RFC2574 SNMP

• RFC1981, RFC2460, RFC2461, 4861, RFC2462,4862, RFC2464, RFC3513,4291, RFC2893,4213

Фізичні характеристики

Джерело живлення

Зовнішній адаптер, що працює від мережі 100-240В, 50-60Гц з вихідною потужністю 12В/1А

MTBF

459 420 годин

Рівень шуму

0 дБ

Тепловиділення

24,16 БТЕ/год

Розміри

190 x 120 x 38 мм

Вага

0,42 кг

Система вентиляції

Пасивна

Робоча температура

Від 0 до 40 C

Температура зберігання

Від -40 до 70 C

Вологість

Від 10% до 90%

EMI

CE Class A

Безпека

CE LVD, UL/cUL
