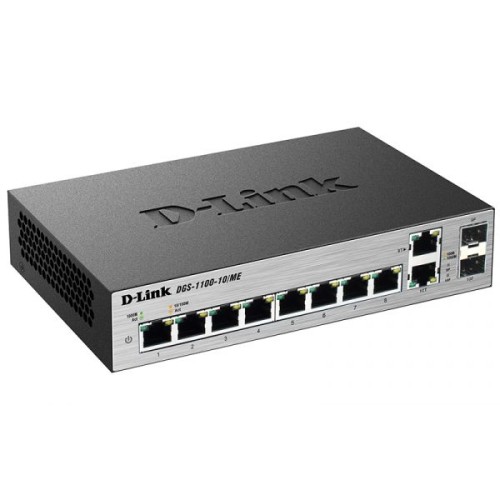

Комутатор D-Link DGS-1100-10/ME

Настроюваний комутатор DGS-1100-10/ME оснащений 8 портами 10/100/1000Base-T і 2 комбо-портами і призначений для розгортання мереж Metro Ethernet. DGS-1100-10/ME виконаний в міцному і надійному корпусі і підтримує функції Multicast для IPTV-додатків. Ethernet-порти оснащені вбудованим захистом від статичної електрики до 6 кВ. Наявність оптичного порту SFP надає можливість побудови мереж FTTx.

Multicast

DGS-1100-10/ME надає можливість роботи з IPTV-сервісами або будь-якими іншими, заснованими на передачі многоадресного трафіку, які користуються попитом, що росте на ринку, завдяки підтримці таких функцій як IGMP Snooping, Limited IP Multicast (Обмеження під LGPL по IP-адресами), ISM VLAN і MLD Snooping. Використання даних функцій дозволяє забезпечити оптимальну смугу пропускання зі збереженням високої якості передачі даних. Функція Limited IP Multicast дозволяє створити профілі під LGPL і зв'язати їх з портом або діапазоном портів для того, щоб дозволити або відхилити запити на підключення до тієї чи іншої групи (каналу), що відправляються користувачами. Використання профілів значно спрощує управління IPTV сервісом в разі, якщо користувач змінює пакет послуг. При використанні функції ISM VLAN (IGMP Snooping Multicast VLAN) багатоадресний трафік з метою ефективного витрачання смуги пропускання передається в окремому VLAN. При використанні функції ISM VLAN (IGMP Snooping Multicast VLAN) потрібно налаштування як на комутаторі доступу, так і на L3 комутаторі рівня агрегації. Економія смуги пропускання досягається в разі перегляду одного і того ж каналу клієнтами в різних VLAN, при цьому не потрібна окрема копія многоадресного трафіку для кожного з них у разі використання ISM VLAN. Функція MLD Snooping покращує ефективність під LGPL і дозволяє скоротити витрати при переході до IPv6.

Безпека

DGS-1100-10/ME підтримує також і функції безпеки. Завдяки використанню механізму Static MAC можна дозволити доступ тільки авторизованим пристроям. Port Security дозволяє обмежити кількість MAC-адрес, що вивчаються на порту, і запобігти flood-атаки, спрямовані на переповнення таблиці комутації.

Висока продуктивність і відмовостійкість

комутатор DGS-1100-10/ME підтримує широкий набір функцій, що забезпечують безперебійну роботу і спрощують управління. Підтримка Loopback Detection запобігає утворенню петель в мережі. DGS-1100-10/ME також підтримує QoS (Quality of Service). Пакети можна класифікувати на основі вмісту і розподіляти в черзі з різним пріоритетом обробки. Механізм пріоритетності допомагає диференціювати трафік на основі вимог до якості обслуговування. Функція управління смугою пропускання дозволяє мережевим адміністраторам визначати пропускну здатність для кожного порту з кроком в 16 кбіт/с для вихідного та вхідного трафіку. Комутаторитакож підтримують функціонал захисту від шторму (Storm Control), який дозволяє позбавитися від зайвого трафіку.

Аутентифікація

DGS-1100-10/ME підтримує аутентифікацію 802.1x на основі порту/вузла, а також аутентифікацію на основі локальної бази або RADIUS-сервера. Адміністратори також можуть помістити неавторизованих користувачів в Guest VLAN і призначити їм обмежені права доступу.

Управління

Налаштування комутатора може бути виконана через Telnet, SNMP і HTTP. Зручний Web-інтерфейс забезпечує простоту управління. Протокол LLDP (Link Layer Discovery Protocol) дозволяє мережевого обладнання сповіщати локальну мережу про своє існування і характеристиках, таким чином, відповідно до результату пошуку можна легко застосувати настройки до виявлених пристроїв і отримати графічне зображення топології.

Пошук і усунення несправностей

Комутатор DGS-1100-10/ME дозволяє адміністраторам виконувати швидку діагностику, пошук і усунення несправностей. Функція діагностики дозволяє визначити довжину підключеного кабелю, а також відобразити інформацію про його стан. Підтримка цієї функції забезпечує зручний пошук і усунення проблем. Крім цього, DGS-1100-10/ME підтримує стандарт IEEE802.3ah, протокол канального рівня, що надає адміністраторам можливість моніторингу стану мережі та швидкого виявлення несправностей на портах комутатора.

Характеристики

Кількість портів

• 8 портів 10/100/1000BASE-T

• 2 комбо-порту 100/1000 Base-T/SFP

Стандарти

• IEEE 802.3

• IEEE 802.3u

• IEEE 802.3ab

• Управління потоком IEEE 802.3x

• IEEE 802.3az

Продуктивність

• Комутаційна матриця: 20 Гбіт/с

• Швидкість перенаправлення 64-байтних пакетів : 14,88 Mpps

• Розмір таблиці МАС-адрес: 8 K

• DRAM для CPU: 128 МБ

• Буфер пакетів: 512 кБ

• Flash-пам'ять: 16 МБ

• Jumbo-фрейми: До 10 Кбайт

Індикатори

• Power (на пристрій)

• Link/Activity/Speed (на порт)

потужність

• Режим очікування: 3,4 Вт

• Максимальна споживана потужність: 7,9 Вт

Функції програмного забезпечення

Функції 2 рівня

• Таблиця MAC-адрес: 8K

• Управління потоком 802.3x

+ Запобігання блокувань HOL

• Функція Loopback Detection

• Віддзеркалення портів

+ Підтримка 4 груп

+ One-to-One

+ Many-to-One

Багатоадресне розсилка 2 рівня

• IGMP Snooping

+ IGMP v1/v2 Snooping, v3 Awareness

+ Підтримка 256 груп

+ IGMP Snooping Fast Leave на основі порту

• Аутентифікація IGMP

+ MLD Snooping

+ MLD Snooping v1, v2

+ Підтримка 256 груп MLD Snooping (використовуваних спільно з IGMP Snooping)

+ MLD Snooping Fast Leave наосновеузла

+ Limited IP Multicast (Обмеження під LGPL по IP-адресами)

VLAN

• 802.1Q Tagged VLAN

• Групи VLAN

+ П оддержка 128 статичних груп VLAN

• Керуючий VLAN

• VLAN на основі порту

• ISM VLAN

• Double VLAN (Q -in-Q)

+ Q-in-Q на основі порту

Якість обслуговування (QoS)

• 8 черг на порт

• Обработкаочередей

+ Strict Priority

+ Weighted Round Robin (WRR)

• управління смугою пропускання

+ на основі порту (що входить/виходить, з мінімальним значенням 16 кбіт/с)

• CoS на основі:

+ 802.1p

+ DSCP

Безпека

• Port Security

+ До 64 МАС-адрес на порт

• Сегментація трафіку

• Захист від широкомовного/многоадресного/одноадресна шторму

• D-Link Safeguard Engine

AAA

• 802.1X

+ Управління доступом на основі порту

+ Управління доступом на основі вузла

• Гостьовий VLAN

• Підтримка локальної бази/RADIUS-сервера

• Підтримка облікових записів RADIUS/TACACS +

• 3 рівня прав доступу користувачів

OAM

• Функція діагностики кабелю

• 802.3ah

• 802.3ah D-Link Unidirectional Link Detection (DULD)

Управління

• Web-інтерфейс

• Інтерфейс командного рядка (CLI)

• Telnet-сервер

• TFTP-клієнт

• SNMP v1/v2c/v3

• SNMP Traps

• Системний журнал

• RMON v1

+ Підтримка груп 1,2,3,9

• LLDP

• DHCP-клієнт

• Автоматична настройка DHCP

• DHCP Relay для IPv4/IPv6

• DHCP Relay Option 82

• DHCP Relay Option 37

• Добавленіетега PPPoE Circult-ID

• SNTP

• Перегляд завантаження CPU

• Шифрування паролів

Списки управління доступом (ACL)

• ACL на основі

- Порта комутатора

- Пріоритету 802.1p

- VLAN ID

- MAC-адреси

- Ether type

- TOS

- IPv4/v6-адреси

- DSCP

- Типу протоколу

- Номери по рота TCP/UDP для IPv4/IPv6

- ICMP

- Класу трафіку IPv6

• 250 правил доступу

• До 150 профілів і 200 правил доступу для вхідного трафіку

• Фільтрація інтерфейсу CPU

MIB

• RFC1213 MIB II

• RFC1493 Bridge MIB

• RFC1907 SNMPv2 MIB

• RFC1398, тисяча шістсот сорок три, 1650, 2358, 2665 Ether-like MIB

• RFC 2233, 2863 IF MIB

• RFC 2618 RADIUS Authentication Client MIB

• RFC2620 RADIUS Accounting Client MIB

• Private MIB

Стандарт IETF

• RFC768 UDP

• RFC791 IP

• RFC792,2463, 4443 ICMPv4

• RFC793 TCP

• RFC826 ARP

• RFC 2474, 3260 Definition of the DS Field in the IPv4 and IPv6 Header

• RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)

• RFC2571, RFC2572, RFC2573, RFC2574 SNMP

• RFC1981, RFC2460, RFC2461, 4861, RFC2462, 4862, RFC2464, RFC3513, 4291, RFC2893, 4213

Джерело пита ня

Зовнішній адаптер, що працює від мережі 100-240В, 50-60Гц з вихідною потужністю 12В/1А

Розміри

190 x 120 x 38 мм

MTBF

706 061 годин

Рівень шуму

0 дБ

Тепловиділення

26,97 БТЕ/год

Вага

0,63 кг

Система вентиляції

Пасивна

Робоча температура

Від -5 до 50 C

Температура зберігання

Від -40 до 70 C

Робоча вологість

Від 10% до 90%

EMI

CE Class B, FCC Class B, VCCI, BSMI

Безпека

CE LVD, UL/cUL, CB, BSMI
