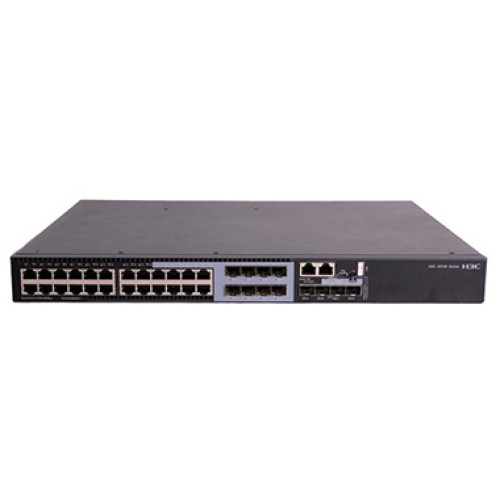

Комутатор H3C LS-5130S-28S-HI-GL

Характеристика

S5130S-28S-HI

S5130S-52S-HI

S5130S-28S-PWR-HI

S5130S-52S-PWR-HI

Комутаційна ємність портів

128 Гбіт/с

176 Гбіт/с

128 Гбіт/с

176 Гбіт/с

Комутаційна ємність пристрою

336 Гбіт/с

Продуктивність пересилання

96 млн. пакетів/с

132 млн. пакетів/с

96 млн. пакетів/с

132 млн. пакетів/с

Габарити
(Ш × Г × В)

440×360×43,6

440×360×43,6

440×460×43,6

440×460×43,6

Вага

≤ 6 кг

≤ 6,5 кг

≤ 8,5 кг

≤ 9,5 кг

Порти даних на передній панелі

24 порти Ethernet 10/100/1000BASE-T (включаючи 8 суміщених портів), 4 порти SFP+ 10G/1G BASE-X

48 портів Ethernet 10/100/1000BASE-T, 4 порти SFP+ 10G/1G BASE-X

24 порти Ethernet 10/100/1000BASE-T (включаючи 4 суміщені порти), 4 порти SFP+ 10G/1G BASE-X

48 портів Ethernet 10/100/1000BASE-T, 4 порти SFP+ 10G/1G BASE-X

Консольний порт

1 консольний порт RJ-45
1 консольний порт мікро-USB
При підключенні до обох портів доступний лише консольний порт мікро-USB.

Слоти розширення

-

Потужність (у повній конфігурації)

Один блок живлення перем. струму: 34 Вт
Один блок живлення пост. струму:
36 Вт
Два блоки живлення перем. струму: 39 Вт
Два блоки живлення пост. струму:
44 Вт

Один блок живлення перем. струму: 52 Вт
Один блок живлення пост. струму: 53 Вт
Два блоки живлення перем. струму: 55 Вт
Два блоки живлення пост. струму: 57 Вт

Один блок живлення перем. струму:
До 898 Вт (включаючи 810 Вт для PoE)
Два блоки живлення перем. струму:
До 905 Вт (включаючи 810 Вт для PoE)

Один блок живлення перем. струму:
До 1019 Вт (включаючи 900 Вт для PoE)
Два блоки живлення перем. струму:
До 1854 Вт (включаючи 1680 Вт для PoE)

Середній час напрацювання на відмову (років)

174,61

151,28

89,35

61,87

Флеш-пам'ять / оперативна пам'ять SDRAM

256 Мбайт/512 Мбайт

SDN/
Open flow

OpenFlow 1.3
Декілька контролерів (рівних, головний/підлеглий)
Декілька таблиць для потоків
Групові таблиці
Лічильники

Агрегація портів

Агрегація портів GE/10GE
Динамічна агрегація
Статична агрегація
Агрегація каналів на різних пристроях

Характеристики портів

Управління потоком згідно з IEEE802.3x (дуплексний режим)
Управління на основі відсотка пропускної спроможності порту
Придушення штормів на основі числа пакетів, що передаються в секунду (PPS)/бітової швидкості (BPS)

IRF2

Розподілене управління пристроями, розподілена агрегація каналів та розподілена відмовостійка маршрутизація
Стекування через стандартні інтерфейси Ethernet
Локальне стекування пристроїв та віддалене стекування пристроїв

Мережі VLAN

Віртуальні локальні мережі на базі портів (до 4094 мереж VLAN)
Віртуальні локальні мережі на базі MAC-адрес
Віртуальні локальні мережі на базі протоколів
QinQ та виборчі QinQ
Зіставлення мереж VLAN
Мережа VLAN голосового зв'язку
GVRP

Списки контролю доступу (ACL)

Фільтрування пакетів на рівнях з 2 до 4
Класифікація трафіку на основі MAC-адреси джерела, MAC-адреси призначення, адрес джерел IPv4/IPv6
Списки контролю доступу ACL для різних періодів часу
Списки контролю доступу на базі VLAN
Двосторонні списки контролю доступу

Управління якістю обслуговування (QoS)

Обмеження швидкості порту (на прийом та передачу)
Перенаправлення пакетів
Гарантована швидкість доступу (CAR)
Вісім вихідних черг на порт
Гнучкі алгоритми планування черг для різних портів та черг, включаючи строгі черги пріоритетів (SP), зважене циклічне обслуговування (WRR), зважену справедливу організацію черг (WFQ) та SP+WRR
Перемаркування пріоритетів 802.1p DSCP

DHCP

Клієнт DHCP
Відстеження DHCP
Підтримка поля Option82 для відстеження та фільтрації DHCP
Ретрансляція DHCP
Сервер DHCP
Автоналаштування DHCP

IP-маршрутизація

1 тис. записів у таблиці маршрутизації IPV4
Статична маршрутизація
RIPv1/v2 та RIPng
OSPFv1/v2 та OSPFv3

Таблиця MAC-адрес

16k

Багатоадресне розсилання

Відстеження та фільтрація багатоадресного трафіку IGMP/MLD
VLAN багатоадресної розсилки

Протоколи управління кільцями на рівні 2

STP/RSTP/MSTP/PVST
Smart Link
RRPP
Технологія захисту комутації від петель Ethernet G.8032 (ERPS)

OAM

802.1ag
802.3ah

Дзеркальне дублювання

Дзеркальне дублювання портів
RSPAN
Дзеркальне дублювання трафіку

Безпека

Ієрархічне управління користувачами та захист за паролем
Аутентифікація на основі MAC-адреси
Протокол 802.1X
Гостьова мережа VLAN
Аутентифікація з використанням RADIUS
SSH 2.0
Ізоляція портів
Засоби безпеки портів
Обмеження запам'ятовування MAC-адрес
Захист від заміни IP-адреси джерела
Динамічна перевірка ARP, захист від атак типу "man-in-the-middle" та DoS-атак на ARP
Прив'язка IP-адреси/порту/MAC-адреси
EAD

Управління та обслуговування

Завантаження та оновлення програмного забезпечення через Xmodem/FTP/TFTP
Налаштування через інтерфейс командного рядка (CLI), Telnet та консольний порт
SNMPv1/v2/v3 та система мережного управління з веб-інтерфейсом
Віддалений моніторинг (RMON) сигналів тривоги, подій та історичних записів
Система мережевого керування IMC
Системний журнал, сигнали тривоги в залежності від серйозності та виведення налагоджувальної інформації
NTP
Ping, Tracert
Віртуальний кабельний тестер (VCT)
Протокол виявлення каналів пристрою (DLDP)
Виявлення Loopback

Знижене енергоспоживання

EEE (802.3az)
Автоматичне відключення живлення портів
Відключення портів за розкладом

Вхідна напруга

Вхідна напруга для моделей без PoE:
Живлення від перем. струму: Номінальний діапазон вхідної напруги: 100 .. 240 В перем. струму, 50/60 Гц
Живлення від пост. струму: Максимальний діапазон вхідної напруги -48В.. -60В пост. струму
Вхідна напруга для моделей з PoE:
Блок живлення змін. струму на 360 Вт: 100..240 В, 50..60 Гц
Блок живлення змін. струму на 720 Вт: 100..240 В, 50..60 Гц
Блок живлення змін. струму на 1110 Вт: 115 .. 240 В, 50 .. 60 Гц

Робоча температура

-5°C .. 50°C (температура за нормальних умов експлуатації)
-5°C .. 45°C (при використанні трансіверів з максимальною дальністю зв'язку < 80 км)
-5°C .. 40°C (при використанні трансіверів з максимальною дальністю зв'язку ≥ 80 км)
Висота на рівнем моря -60 м.. 5000 м: Починаючи з 0 м висоти, максимальна робоча температура зменшується на 0,33 ° C на кожні 100 м збільшення висоти.

Температура при зберіганні

-40°C .. +70°C

Відносна вологість при роботі та зберіганні (без конденсації)

5% .. 95%

Електромагнітна сумісність

КЛАС A по FCC Частина 15 підрозділ B
КЛАС A за ICES-003
КЛАС A по VCCI
КЛАС A за CISPR 32
КЛАС A за EN 55032
КЛАС A по AS/NZS CISPR32
CISPR 24
EN 55024
EN 61000-3-2
EN 61000-3-3
ETSI EN 300 386 для установок у телекомунікаційних центрах
GB/T 9254
YD/T 993

Безпека

UL 60950-1
CAN/CSA-C22.2 No.60950-1
IEC 60950-1
EN 60950-1
AS/NZS 60950-1
FDA 21 CFR Підрозділ J
GB 4943.1
