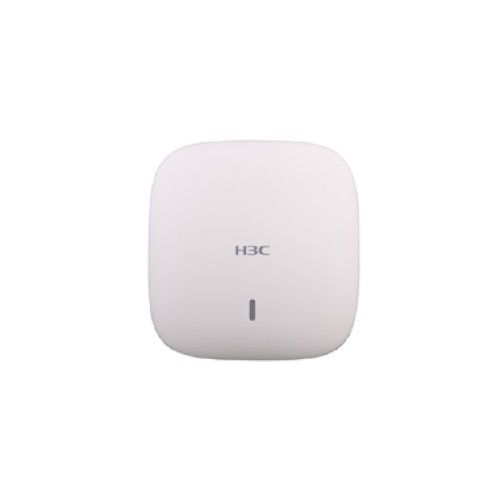

Точка Доступу H3C WA560 802.11ac Wave2

Характеристика

WA560-WW

WA538-WW

WA536-WW

WA530-WW

WA510H-WW

Вага

Вага: 0,925 кг

0,7 кг

Вага: 0,728 кг

0,34 кг

0,25 кг

Габарити (без кріпильного приладдя)

225 x 225 x 55 мм

183 x 183 x 40 мм

215 x 215 x 47,5 мм

170 x 170 x 35,5 мм

150×86×36,8 мм

Швидкість

1733 Мбіт/с (5 ГГц)
800 Мбіт/с (2,4 ГГц)

1733 Мбіт/с (5 ГГц)
867 Мбіт/с (5 ГГц)
400 Мбіт/с (2,4 ГГц)

867 Мбіт/с (5 ГГц)
867 Мбіт/с (5 ГГц)
400 Мбіт/с (2,4 ГГц)

867 Мбіт/с (5 ГГц)
400 Мбіт/с (2,4 ГГц)

867 Мбіт/с (5 ГГц)
300 Мбіт/с (2,4 ГГц)

Фіксовані порти

Два порти Ethernet 10/100/1000 Мбіт/с (обидва з підтримкою PoE+)
Мережеві порти підтримують агрегацію каналів (LACP) для резервування та підвищення пропускної спроможності
Один консольний порт
Один порт USB

Два порти Ethernet 10/100/1000 Мбіт/с
(один із підтримкою PoE+)
Мережеві порти підтримують агрегацію каналів (LACP) для резервування та підвищення пропускної спроможності
Один консольний порт
Один порт USB

Два
порту Ethernet 10/100/1000 Мбіт/с
(тільки GE#1 з підтримкою PoE+)
Мережеві порти підтримують агрегацію каналів (LACP) для резервування та підвищення пропускної спроможності
Один консольний порт

Два порти Ethernet 10/100/1000 Мбіт/с
(один із підтримкою PoE+)
Мережеві порти підтримують агрегацію каналів (LACP) для резервування та підвищення пропускної спроможності
Один консольний порт
Один порт USB

Передня панель :
4 порти Ethernet 10/100/1000 Мбіт/с
1 прохідний порт RJ45
1 порт USB
1 консольний порт
Задня панель:
1 порт GE для висхідного каналу зв'язку (10/100/1000 Мбіт/с)
1 прохідний порт RJ45

Локальний блок живлення

Ні

54 У пост. струму

54 У пост. струму

54 У пост. струму

54 У пост. струму

Вбудована антена

Двохдіапазонна всеспрямована антена

Двохдіапазонна всеспрямована антена

Двохдіапазонна всеспрямована антена

Двохдіапазонна всеспрямована антена

Двохдіапазонна всеспрямована антена

Посилення антени

2,4 ГГц: 5 дБі
5 ГГц: 4,7 дБі

2,4 ГГц: 5,3 дБі
5 ГГц: 7 дБі

2,4 ГГц: 6 дБі
5 ГГц: 6 дБі

2,4 ГГц: 3,8 дБі
5 ГГц: 3,1 дБі

2,4 ГГц: 3,4 дБі
5 ГГц: 3,4 дБі

Максимальна потужність передавача (загальна потужність, обмежена місцевими законами та нормативами)

2,4 ГГц: 15 дБм
5 ГГц: 22 дБм
(Під потужністю передавача розуміється об'єднана багатоканальна потужність, без урахування посилення антени. Фактична випромінювана потужність може відрізнятися залежно від місцевих законів та вимог)

2,4 ГГц: 18 дБм
5 ГГц: 21 дБм
(Під потужністю передавача розуміється об'єднана багатоканальна потужність, без урахування посилення антени. Фактична випромінювана потужність може відрізнятися залежно від місцевих законів та вимог)

2,4 ГГц: 18 дБм
5 ГГц: 24 дБм
(Під потужністю передавача розуміється об'єднана багатоканальна потужність, без урахування посилення антени. Фактична випромінювана потужність може відрізнятися залежно від місцевих законів та вимог)

2,4 ГГц: 18 дБм
5 ГГц: 23 дБм
(Під потужністю передавача розуміється об'єднана багатоканальна потужність, без урахування посилення антени. Фактична випромінювана потужність може відрізнятися залежно від місцевих законів та вимог)

2,4 ГГц: 18 дБм
5 ГГц: 20 дБм
(Під потужністю передавача розуміється об'єднана багатоканальна потужність, без урахування посилення антени. Фактична випромінювана потужність може відрізнятися залежно від місцевих законів та вимог)

Регулювання потужності

1 дБм

1 дБм

1 дБм

1 дБм

1 дБм

споживана потужність

<25 Вт

<25 Вт

<15 Вт

<12,95 Вт (без USB)

<12,95 Вт

Характеристики радіоінтерфейсів:
макс. кількість STA на радіомодуль

256

256

256

256

124

Характеристики радіоінтерфейсів:
макс. кількість SSID на радіомодуль

16

16

16

16

16

Робоча температура/температура при зберіганні

Робоча температура: від -10 до 55 ° C; від 0 до 45°C (рекомендована)
Температура зберігання: від -40 до 70°C

Від 0 до 40°C/-40 до 70°C

Робоча вологість/ вологість при зберіганні

Від 5% до 95% (без конденсації)

PoE

Підтримка живлення відповідно до стандартів 802.3af/802.3at

Робочі частоти

802.11ac/n/a: 5,725 ГГц – 5,850 ГГц; 5,47 ~ 5,725 ГГц; 5,15 ~ 5,35 ГГц
802.11b/g/n: 2,4 ГГц - 2,483 ГГц

Модуляція

OFDM (ортогональний частотний поділ каналів): BPSK при 6/9 Мбіт/с, QPSK при 12/18 Мбіт/с, 16-QAM при 24 Мбіт/с, 64-QAM при 48/54 Мбіт/с
DSSS (розширення спектра методом прямої послідовності): DBPSK при 1 Мбіт/с, DQPSK при 2 Мбіт/с, CCK при 5,5/11 Мбіт/с
MIMO-OFDM (11n): MSC 0-15 (0-31 для WA560)
MIMO-OFDM (11ac): MCS 0-9

Режим модуляції

11b: DSS: CCK при 5,5/11 Мбіт/с, DQPSK при 2 Мбіт/с, DBPSK при 1 Мбіт/с
11a/g: OFDM: 64QAM при 48/54 Мбіт/с, 16QAM при 24 Мбіт/с, QPSK при 12/18 Мбіт/с, BPSK при 6/9 Мбіт/с
11n: MIMO-OFDM: BPSK, QPSK, 16QAM, 64QAM
11ac: MIMO-OFDM: BPSK, QPSK, 16QAM, 64QAM, 256QAM

Стандарти безпеки

IEC 60950-1, EN 60950-1

Електромагнітна сумісність

EN 301489-1, EN 301489-17, EN 55032, EN 55024, EN 60601-1-2

Сертифікати з радіочастотних випромінювань

EN 300 328, EN 301 893

Охорона праці

EN 50385

Функціональні можливості

WA560-WW

WA538-WW

WA536-WW

WA530-WW

WA510H- WW

Позиціювання

Точка доступу 802.11ac Wave2 для використання в приміщенні

Підтримка 11ac

Потоки

5 ГГц: 4x4
2,4 ГГц: 2x2

5 ГГц(1): 4x4
5 ГГц(2): 2x2
2,4 ГГц: 2x2

5 ГГц(1): 2x2
5 ГГц(2): 2x2
2,4 ГГц: 2x2

5 ГГц: 2x2
2,4 ГГц: 2x2

5 ГГц: 2x2
2,4 ГГц: 2x2

Режим 20/40/80 МГц

√

MU-MIMO

√

1733 Мбіт/с (фіз.)

ü(у WA560-WW та WA538-WW тільки радіомодуль1)

А-МПДУ

√

A-MSDU

√

Демодуляція з максимальної правдоподібності (MLD)

√

Оптимальне додавання (MRC)

√

Просторово-часове блочне кодування (STBC)

√

Код із малою щільністю перевірок на парність (LDPC)

√

CDD/CSD

√

ДФС

√

Базові функції бездротової мережі WLAN

Віртуальні точки доступу

16/радіомодуль

Аутентифікація типу відкрита система/загальний ключ

√

Управління підтвердженням для широкомовних запитів

√

Змішані підключення для користувачів WPA, WPA2, WPA3 та перед-RSNA

√

RTS/CTS

√

CTS-to-self

√

Сокрытие SSID

√

Hotspot 2.0

√

Расширенные функции беспроводных сетей WLAN

Относящиеся к STA

Проверка аномалий STA в режиме оффлайн, устаревание STA, статистика и запрос состояния

Ограничение числа пользователей

√

Проверка целостности соединения

√

Безопасность

Шифрование

WEP-64/128/152 бит, динамическое WEP, TKIP, CCMP, WPA3

Несколько ключей шифрования, инициируемое обновление динамических ключей для одноадресной/многоадресной рассылки

802.11i

√

Аутентификация

802.1X, аутентификация по MAC-адресу, аутентификация с общим ключом (PSK), аутентификация через портал, частный общий ключ (PPSK)
(Может потребоваться работа с контроллером доступа H3C, в зависимости от приложения)

Изоляция пользователей

Поддерживается:
1. Ограничение передачи на уровне 2
2. Изоляция виртуальной точки доступа (несколько SSID)

Безопасность передача

Фильтрация пакетов, изоляция по MAC-адресу

Прив'язка SSID до VLAN

√

Інтелектуальна поінформованість про програми бездротової мережі (wIAA)

√

WIDS/WIPS

√

802.11w

√

Аутентифікація , авторизація та облік (AAA)

Клієнт Radius

√

Сервер автентифікації для кількох доменів

√

Резервний сервер аутентифікації

√

Функції рівня 2 та рівня 3

Налаштування IP-адрес

Статичні IP-адреси (доступні лише в автономній точці доступу)
Призначення IP-адрес через DHCP (option 60)

Стандартна підтримка IPv6

√

Портал IPv6

√

SAVI IPV6

√

Списки контролю доступу (ACL)

IPv4/IPv6

Локальна передача

Локальна передача на основі SSID + VLAN

Розширення для багатоадресної розсилки

Відстеження та фільтрація багатоадресного трафіку IGMP Snooping/MLD Snooping

Управление качеством обслуживания

802.11e

Мультимедіа Wi-Fi (WMM)

Приоритеты

Идентификация и маркировка приоритетов согласно 802.1p на основе Ethernet-порта

Сопоставление приоритетов для проводных и беспроводных соединений

Стратегическое сопоставление параметров QoS

Отдельные стратегии управления QoS для отдельных SSID/VLAN

Фильтрация пакетов на уровнях со 2 по 4 и классификация трафика

√

Гарантированная скорость доступа (CAR)

√

Управление пропускной способностью для пользователей

Выделение пропускной способности на уровне STA или общая пропускная способность для всех STA в одном SSID

Балансування навантаження

Залежно від користувача/трафіку/радіомодуля (для двох діапазонів)

Рекомендації щодо спектру

√

Розширення для багатоадресної розсилки

Перетворення багатоадресних розсилок на одноадресні (IPv4, IPv6)

CAC (контроль доступу для підключень)

На основі кількості користувачів/пропускної спроможності

Телефон SVP

Виділення пропускної спроможності на рівні STA або загальна пропускна спроможність для всіх STA в одному SSID

Екологічні характеристики

Управління потужністю на рівні пакета (PPC)

√

Енергозберігаючий режим точки доступу

√

Динамічне зниження енергоспоживання для MIMO

√

Розширені механізми автоматичної економії енергії (E-APSD)

√

Енергозбереження WMM

√

Управління та обслуговування

Мережеве управління

Trap, HTTP(S), SSH, Telnet, FTP/TFTP, SNMP V1/V2/V3 лише у режимі автономної точки доступу

Керовані ідентифікатори SSID

√

Функція журналу

SYSLOG

Віддалений збір та аналіз даних

√

Режими роботи точки доступу

Залежна/автономна точка доступу та режим Anchor (не підтримується для WA510H, WA530, WA560)

Сертифікація Wi-Fi

IEEE 802.11a/b/g/n/ac, WMM, WPA, WPA2 і WPA3 – Enterprise, Personal (SAE), Enhanced Open (OWE)
