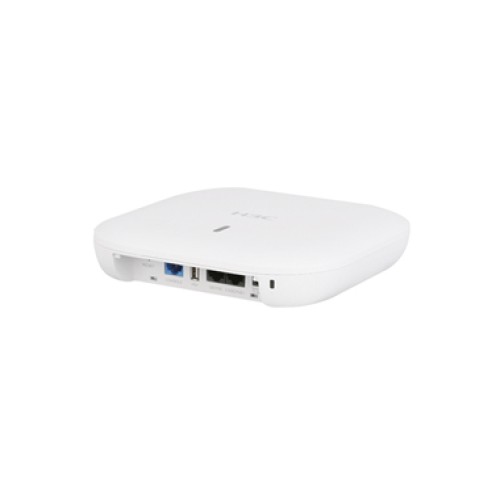

Точка Доступу H3C WA6330 802.11ax/acIndoor

Назва

WA6330

Вага (без кріпильного приладдя)

0,94 кг

Габарити (без кріпильного приладдя)

210×210×45 мм

Порти Ethernet

Два (один RJ45 100/1000M/2.5G, один RJ45 100/1000M із підтримкою IoT)
Підтримка LACP (для об'єднання двох мережевих портів з метою резервування та підвищення пропускної спроможності)

PoE

Порт 1: 2.5GE: 802.3at/802.3af
Порт 2: GE: PSE, 802.3af

Локальний блок живлення

54 У пост. струму

Консольний порт

Один (RJ-45)

Вбудована антена

Вбудована всеспрямована антена
Радіомодуль 1: Коефіцієнт посилення антени 5 дБі для 5 ГГц
Радіомодуль 2: Коефіцієнт посилення антени 5 дБі для 5 ГГц
Радіомодуль 3: Коефіцієнт посилення антени 5 дБі для 2,4 ГГц або 5 дБі для 5 ГГц

Вбудований модуль Bluetooth

Вбудований модуль Bluetooth (перемикається на RFID через програмне забезпечення), підтримка стандарту iBeacon

Розширення для IoT

Підтримка BLE, RFID, ZigBee тощо.

Робочі частоти

802.11ax/ac wave2/ac/n/a: 5,725 ГГц – 5,850 ГГц; 5,47 ~ 5,725 ГГц; 5,15 ~ 5,35 ГГц
802.11ax/b/g/n: 2,4 ГГц - 2,483 ГГц

Види модуляції

OFDM: BPSK при 6/9 Мбіт/с, QPSK при 12/18 Мбіт/с, 16-QAM при 24 Мбіт/с, 64-QAM при 48/54 Мбіт/с
DSSS: DBPSK при 1 Мбіт/с, DQPSK при 2 Мбіт/с, CCK при 5,5/11 Мбіт/с
MIMO-OFDM (11n): MCS 0-31
MIMO-OFDM (11ac): MCS 0-11
MIMO-OFDM (11ax): MCS 0-11

Режим модуляції

11b: DSS: CCK при 5,5/11 Мбіт/с, DQPSK при 2 Мбіт/с, DBPSK при 1 Мбіт/с
11a/g: OFDM: 64QAM при 48/54 Мбіт/с, 16QAM при 24 Мбіт/с, QPSK при 12/18 Мбіт/с, BPSK при 6/9 Мбіт/с
11n: MIMO-OFDM: BPSK, QPSK, 16QAM, 64QAM
11ac: MIMO-OFDM: BPSK, QPSK, 16QAM, 64QAM, 256QAM
11ax: MIMO-OFDM: BPSK, QPSK, 16QAM, 64QAM, 256QAM, 1024QAM

Максимальна випромінювана потужність

20 дБм (Під потужністю передавача розуміється об'єднана багатоканальна потужність, без урахування посилення антени. Фактична випромінювана потужність може відрізнятися залежно від місцевих законів та вимог)

Крок регулювання потужності

1 дБм

Скидання/відновлення заводських налаштувань за замовчуванням

Підтримується

Індикатори стану

Режим миготіння, що чергується, жовтим/зеленим/синім для різних робочих станів, пульсуючий режим

Робоча температура/
Температура зберігання

Від -10°C до 55°C (від 32°F до 113°F)/від -40°C до 70°C (від -40°F до +158°F)

Вологість під час роботи/
вологість при зберіганні

Від 5% до 95% (без конденсації)

Ступінь захисту

IP42

Максимальна споживана потужність

≤ 34 Вт (без модулів IoT)

Стандарти безпеки

GB4943, EN60601-1-2 (медичне електричне обладнання), UL/CSA 60950-1, EN/IEC 60950-1, EN/IEC 60950-22

Електромагнітна сумісність

GB9254, EN301 489, EN55022, FCC Частина 15, RSS-210

Сертифікати з радіочастотних випромінювань

FCC Частина 15, EN 300328, EN 301893 та MIIT SRRC

Охорона праці

Бюлетень FCC OET-65C, EN 50385, Зведення правил безпеки IC 6

Середній час напрацювання на відмову (MTBF)

>250000 ч

Характеристика

WA6330

Сумісність із стандартами

802.11

Для установки всередині приміщень, сумісна з 802.11a/b/g/n/ac/ac wave2/ax

802.11ax

Робочі частоти та MIMO

1. 5 ГГц(1) 2*2 MIMO 1,2 Гбіт/с + 5 ГГц(2) 2*2 MIMO 1,2 Гбіт/с + 5 ГГц(3) 2*2 MIMO 0,867 Гбіт/с
2. 5 ГГц(1) 2*2 MIMO 1,2 Гбіт/с + 5 ГГц(2) 2*2 MIMO 1,2 Гбіт/с + 2,4 ГГц(3) 2*2 MIMO 0,4 Гбіт/ з
3. 5 ГГц(1) 2*2 MIMO 1,2 Гбіт/с + 2,4 ГГц 2*2 MIMO 0,575 Гбіт/с + 5 ГГц(2) 2*2 MIMO 0,867 Гбіт/с
4. 5 ГГц(1) 2*2 MIMO 1,2 Гбіт/с + 2,4 ГГц(1) 2*2 MIMO 0,575 Гбіт/с + 2,4 ГГц(2) 2*2 MIMO 0,4 Гбіт/ з

Ширина каналу 20 МГц/40 МГц

Підтримується

Ширина каналу 80 МГц

Підтримується

Максимальна швидкість передачі

5 ГГц(1): 1,2 Гбіт/с
5 ГГц(2): 1,2 Гбіт/с
2,4 ГГц: 400 Мбіт/с / 5 ГГц: (може перемикатися на 5 ГГц: 867 Мбіт/с)

А-МПДУ

Підтримується

A-MSDU

Підтримується

Декодування за максимальною правдоподібністю (MLD)

Підтримується

Оптимальне додавання (MRC)

Підтримується

Просторово-часове блочне кодування (STBC)

Підтримується

Код із малою щільністю перевірок на парність (LDPC)

Підтримується

Рознесення циклічної затримки (CDD)/Рознесення циклічного зсуву (CSD)

Підтримується

Динамічний вибір частоти (DFS)

Підтримується

Формування променя передачі

Підтримується

Базові функції бездротової мережі WLAN

Максимальна кількість клієнтів на радіомодуль

512

Віртуальні точки доступу

32
Рекомендується налаштовувати не більше п'яти віртуальних точок доступу на кожному радіомодулі.

Аутентифікація типу відкрита система/загальний ключ

Підтримується

Управління підтвердженням для широкомовних запитів

Підтримується

Змішані підключення для користувачів WPA, WPA2, WPA3 та перед-RSNA

Підтримується

RTS/CTS

Підтримується

CTS-to-self

Підтримується

Інтелектуальний роумінг згідно 802.11k та 802.11v

Підтримується

Роумінг зі швидким переходом згідно 802.11r

Підтримується

Приховати SSID

Підтримується

Обмеження доступу низькошвидкісних/залиплих терміналів

Підтримується

Повторне використання каналів

Підтримується

Регулювання чутливості приймача

Підтримується

Автоматичне регулювання каналу/потужності/ширини каналу

Підтримується

Точка доступу 2.0

Підтримується

Розширені функції бездротової мережі WLAN

Що відносяться до STA

Перевірка аномалій в режимі офлайн, старіння STA, статистика та запит стану

Обмеження кількості клієнтів

Підтримується

Перевірка цілісності з'єднання

Підтримується

Режим репітера

Підтримується

Політики безпеки

Шифрування

WEP-64/128/152 біт, динамічний WEP, TKIP, CCMP, AES, EAP, WPA3

Оновлення ключа одноадресної та широкомовної розсилки, що ініціюється різними станами

802.11i

Підтримується

Аутентифікація

Аутентифікація згідно 802.1X, аутентифікація за MAC-адресою, аутентифікація із загальним ключем (PSK), аутентифікація через портал, приватний загальний ключ (PPSK)
Для автентифікації може знадобитися використання контролерів серії H3C WX.

Ізоляція користувачів

Ізоляція користувачів на рівні 2
Ізоляція користувачів на основі ідентифікатора SSID

Безпека пересилання

Фільтрування пакетів
Фільтрування MAC-адрес
Придушення широкомовних штормів

Доступ до бездротових терміналів

Механізм контролю доступу кінцевих пристроїв EAD для бездротової мережі

Прив'язка SSID до VLAN

Підтримується

Виявлення та придушення підставних пристроїв

Підтримується

Динамічний аналіз ARP (DAI)

Підтримується

Захист від заміни IP-адреси джерела (IPSG)

Підтримується

WIDS/WIPS

Підтримується

Захист кадрів керування (802.11w)

Підтримується

Аутентифікація, авторизація та облік (AAA)

Клієнт RADIUS

Підтримується

Сервер автентифікації для кількох доменів

Підтримується

Резервний сервер аутентифікації

Підтримується

Функції рівня 2 та рівня 3

Налаштування IP-адрес

Статичні IP-адреси (доступні лише в автономній точці доступу)
Призначення IP-адрес через DHCP (Option 60)

Стандартна підтримка IPv6

Підтримується

Портал IPv6

Підтримується

SAVI IPV6

Підтримується

Списки контролю доступу (ACL)

IPv4/IPv6

Локальна передача

Локальна передача на основі SSID та VLAN

Протокол виявлення канального рівня (LLDP)

Підтримується

Призначення VLAN на основі SSID

Підтримується

Тунелі EoGRE

Підтримується

Багатоадресне розсилання

Відстеження та фільтрація багатоадресного трафіку IGMP Snooping/MLD Snooping

Управління якістю обслуговування (QoS)

802.11e

Мультимедіа Wi-Fi (WMM)

Пріоритети

Пріоритети 802.1p та маркування на портах Ethernet

Зіставлення пріоритетів для пакетів провідних та бездротових з'єднань

Зіставлення політик QoS

Порівняйте політики SSID / VLAN і QoS

Фільтрування та класифікація трафіку на рівнях з 2 по 4

Підтримується

Гарантована швидкість доступу (CAR)

Підтримується

Управління пропускною спроможністю клієнтів

Виділення пропускної спроможності на рівні станції
Виділення пропускної спроможності на рівні SSID

Балансування навантаження

Балансування навантаження на основі трафіку
Балансування навантаження на основі сесій
Балансування навантаження на основі частот (підтримка двох діапазонів)

Навігація по діапазонам

Підтримується

Оптимізація багатоадресних розсилок (IPv4/IPv6)

Підтримується

Контроль доступу для підключень (CAC)

CAC на основі сесій
CAC на основі завантаження каналу

Оптимізація ефірного часу

Підтримується

Справедливий розподіл ефірного часу

Підтримується

Ідентифікація програм на рівнях 4-7

У поєднанні з контролерами бездротового доступу H3C точки доступу дозволяють ідентифікувати різні програми та застосовувати до них політики управління, включаючи налаштування пріоритету, планування, блокування та обмеження швидкості для користувачів

Телефон SVP

Підтримується

Енергозбереження

Управління потужністю на рівні пакета (PPC)

Підтримується

Енергозберігаючий режим точки доступу

Підтримується

Динамічне зниження енергоспоживання для MIMO

Підтримується

E-APSD

Підтримується

Енергозбереження WMM

Підтримується

Управління та обслуговування

Мережеве управління

Trap, HTTP(S), SSH, Telnet, FTP/TFTP, SNMP V1/V2/V3 лише у режимі хмарної/автономної точки доступу

SSID управління

Підтримується

Системний журнал

Підтримується

Режими роботи точки доступу

Залежний/якірний/хмарний/автономний

Віддалений збір та аналіз даних

Підтримується

Сертифікація
Wi-Fi

IEEE 802.11a/b/g/n/ac/ax, WMM, WPA, WPA2 і WPA3 – Enterprise, Personal (SAE), Enhanced Open (OWE), Wi-Fi Alliance
