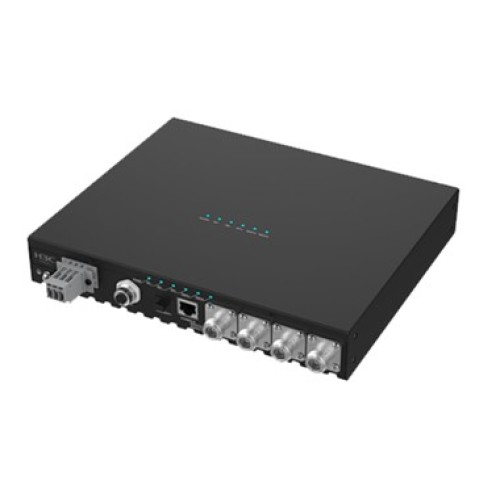

Точка Доступу H3C WA6628E-T 802.11ax для залізничного транспорту

Характеристики

WA6628E-T

Вага (без кріпильного приладдя)

2,4 кг

Габарити (В×Ш×Г, без кріпильного приладдя)

260 мм × 210 мм × 40 мм

Фіксовані порти

2 порти 100M/1000M з роз'ємом M12 з кодуванням A
1 порт SFP+
1 консольний порт (RJ45)

Антени

Підтримка зовнішніх антен із роз'ємом типу 8xN

Робочі частоти

802.11ax/ac/n/a: 5,725 ГГц – 5,850 ГГц; 5,47 – 5,725 ГГц; 5,15 – 5,35 ГГц
802.11ax/b/g/n: 2,4 ГГц - 2,483 ГГц

Модуляція

OFDM (ортогональний частотний поділ каналів): BPSK при 6/9 Мбіт/с, QPSK при 12/18 Мбіт/с, 16-QAM при 24 Мбіт/с, 64-QAM при 48/54 Мбіт/с
DSSS (розширення спектра методом прямої послідовності): DBPSK при 1 Мбіт/с, DQPSK при 2 Мбіт/с, CCK при 5,5/11 Мбіт/с
MIMO-OFDM (11n): MCS 0-31
MIMO-OFDM (11ac): MCS 0-9
MIMO-OFDM (11ax): MCS 0-11

Режим модуляції

11b: DSS: CCK при 5,5/11 Мбіт/с, DQPSK при 2 Мбіт/с, DBPSK при 1 Мбіт/с
11a/g: OFDM: 64QAM при 48/54 Мбіт/с, 16QAM при 24 Мбіт/с, QPSK при 12/18 Мбіт/с, BPSK при 6/9 Мбіт/с
11n: MIMO-OFDM: BPSK, QPSK, 16QAM, 64QAM
11ac: MIMO-OFDM: BPSK, QPSK, 16QAM, 64QAM, 256QAM
11ax: MIMO-OFDM: BPSK, QPSK, 16QAM, 64QAM, 256QAM, 1024QAM

Максимальна випромінювана потужність

2,4 ГГц: 24 дБм
5 ГГц: 24 дБм
(Під потужністю передавача розуміється об'єднана багатоканальна потужність, без урахування посилення антени. Фактична випромінювана потужність може відрізнятися залежно від місцевих законів та вимог)

Крок регулювання потужності

1 дБм

Джерело живлення

Локальний блок живлення перем. струму: 100 - 240 перем. струму,
Локальний блок живлення пост. струму: 70 - 143 У пост. струму

споживана потужність

≤ 40 Вт

Робоча температура/температура при зберіганні

Робоча температура: від -30 до 55 ° C (рекомендована); від -40 до 70°C; Температура зберігання: від -40 до 85°C

Робоча вологість/ вологість при зберіганні

Від 0% до 100% (без конденсації)

Стандарти безпеки

GB4943, EN / IEC / UL 60950-1, EN / IEC / UL 62386-1

Електромагнітна сумісність

EN301 489-1, EN301 489-17, EN50121-4:2016/IEC62236-4:2018, EN 50121-3-2-2006, GB/T 24338.4-2009, GB/T 24338.5-2009, GB/T9254-2008

Сертифікати з радіочастотних випромінювань

FCC Частина 15, EN 300328, EN 301893

Охорона праці

Бюлетень FCC OET-65C, EN 50385, Зведення правил безпеки IC 6

Ступінь захисту

IP31

Середній час напрацювання на відмову (MTBF)

>860000 годин

Характеристики

WA6628E-T

Позиціювання

Точка доступу 802.11ax з двома радіомодулями для залізничного транспорту

Підтримка 11ax

Робочі частоти та MIMO

5 ГГц, 8×8:8 MU-MIMO 4,8 Гбіт/с
2,4 ГГц, 4×4:4 MU-MIMO 1,15 Гбіт/с

Ширина каналу 20 МГц/40 МГц/80 МГц/160 МГц

√

Максимальна швидкість передачі

4,8 Гбіт/с + 1,15 Гбіт/с

А-МПДУ

√

A-MSDU

√

Демодуляція з максимальної правдоподібності (MLD)

√

Оптимальне додавання (MRC)

√

Просторово-часове блочне кодування (STBC)

√

Код із малою щільністю перевірок на парність (LDPC)

√

Рознесення циклічної затримки (CDD)/Рознесення циклічного зсуву (CSD)

Підтримується

Динамічний вибір частоти (DFS)

Підтримується

Формування променя передачі

√

Базові функції бездротової мережі WLAN

Максимальна кількість користувачів на радіомодулі

512

Віртуальні точки доступу

32 (Рекомендується налаштовувати не більше п'яти віртуальних точок доступу на кожному радіомодулі)

Аутентифікація типу відкрита система/загальний ключ

√

Управління підтвердженням для широкомовних запитів

√

Змішані підключення для користувачів WPA, WPA2 та перед-RSNA

√

RTS/CTS

√

CTS-to-self

√

Приховати SSID

√

Інтелектуальний роумінг згідно 802.11k та 802.11v

√

Роумінг зі швидким переходом згідно 802.11r

√

Що відносяться до STA

Перевірка аномалій станцій у режимі офлайн, старіння STA статистика та запит стану

Розширені можливості керування трафіком

Підтримується

Точка доступу 2.0

Підтримується

Обмеження доступу низькошвидкісних/залиплих терміналів

Підтримується

Повторне використання каналів

Підтримується

Регулювання чутливості приймача

Підтримується

Автоматичне регулювання каналу/потужності/ширини каналу

Підтримується

Розширені функції бездротової мережі WLAN

Обмеження кількості користувачів

√

Перевірка цілісності з'єднання

√

Режим репітера

√

Безпека

Шифрування

WEP-64/128/152 біт, динамічний WEP, TKIP, CCMP, EAP, AES, WPA3

Декілька ключів шифрування, ініційоване оновлення динамічних ключів для одноадресної/багатоадресної розсилки

802.11i

√

Аутентифікація

802.1X, автентифікація за MAC-адресою, автентифікація із загальним ключем (PSK), автентифікація через портал
(Може знадобитися робота з контролером доступу H3C, залежно від програми)

Ізоляція користувачів

Підтримується:
1. Ізоляція користувачів на рівні 2
2. Ізоляція користувачів на основі ідентифікатора SSID

Безпека пересилання

Фільтрування пакетів, ізоляція за MAC-адресами, придушення широкомовних штормів

Прив'язка SSID до VLAN

√

WIPS

√

Виявлення та придушення неавторизованих пристроїв

Підтримується

Динамічний аналіз ARP (DAI)

Підтримується

Захист від заміни IP-адреси джерела (IPSG)

Підтримується

802.11w

√

Аутентифікація, авторизація та облік (AAA)

Клієнт Radius

√

Сервер автентифікації для кількох доменів

√

Резервний сервер аутентифікації

√

Функції рівня 2 та рівня 3

Налаштування IP-адрес

Статичні IP-адреси (доступні лише в автономній точці доступу)
Призначення IP-адрес через DHCP (option 60)

Стандартна підтримка IPv6

√

Портал IPv6

√

SAVI IPV6

√

Списки контролю доступу (ACL)

IPv4/IPv6

Локальне пересилання

Локальна пересилка на основі SSID+VLAN

Протокол виявлення канального рівня (LLDP)

Підтримується

Призначення VLAN на основі SSID

Підтримується

Тунелі EoGRE

Підтримується

Розширення для багатоадресної розсилки

Відстеження та фільтрація багатоадресного трафіку IGMP/MLD

Управління якістю обслуговування (QoS)

802.11e

Мультимедіа Wi-Fi (WMM)

Пріоритети

Ідентифікація та маркування пріоритетів згідно 802.1p на основі Ethernet-порту

Зіставлення пріоритетів для дротових та бездротових з'єднань

Стратегічне зіставлення параметрів QoS

Окремі стратегії управління QoS для окремих SSID/VLAN

Фільтрування та класифікація трафіку на рівнях з 2 по 4

√

Гарантована швидкість доступу (CAR)

√

Управління пропускною здатністю для користувачів

Виділення пропускної спроможності на рівні станції або загальна пропускна спроможність для всіх станцій з одним SSID

Балансування навантаження

Залежно від користувача/трафіку/радіомодуля (для двох діапазонів)

Рекомендації щодо спектру

√

Розширення для багатоадресної розсилки

Перетворення багатоадресних розсилок на одноадресні (IPv4, IPv6)

CAC (контроль доступу для підключень)

CAC на основі сесій
CAC на основі завантаження каналу

Оптимізація ефірного часу

Підтримується

Справедливий розподіл ефірного часу

Підтримується

Ідентифікація програм на рівнях 4-7

У поєднанні з контролерами бездротового доступу H3C точки доступу дозволяють ідентифікувати різні програми та застосовувати до них політики управління, включаючи налаштування пріоритету, планування, блокування та обмеження швидкості для користувачів

Телефон SVP

√

Управління потужністю на рівні пакета (PPC)

√

Екологічні характеристики

Енергозберігаючий режим точки доступу

√

Динамічне зниження енергоспоживання для MIMO

√

Розширені механізми автоматичної економії енергії (E-APSD)

√

Енергозбереження WMM

√

Управління та обслуговування

Керовані ідентифікатори SSID

√

Функція журналу

SYSLOG

Віддалений збір та аналіз даних

√

Керування через веб-інтерфейс

Trap, HTTP(S), SSH, Telnet, FTP/TFTP, SNMP V1/V2/V3 лише у режимі хмарної/автономної точки доступу

Сертифікат Wi-Fi

IEEE 802.11a/b/g/n/ac/ax, WMM, WPA, WPA2 і WPA3 – Enterprise, Personal (SAE), Enhanced Open (OWE), Wi-Fi Alliance
