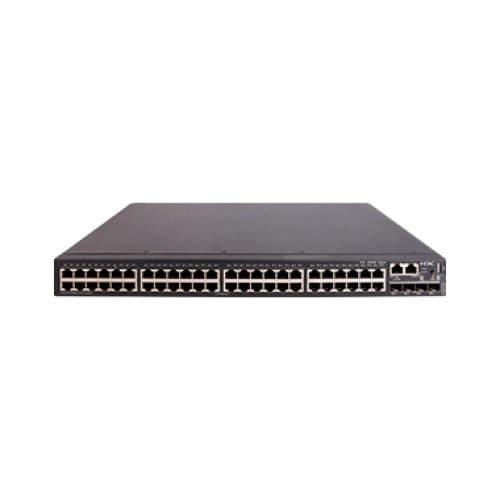

Комутатор H3C LS-5560X-54S-EI-GL

  • Модель: LS-5560X-54S-EI-GL
  • Наявність: В наявності

  • Уточнюйте


Серія інтелектуальних комутаторів, що масштабуються, GE S5560X-EI від H3C відрізняється чудовою продуктивністю, високою щільністю портів і простотою в установці. Ці пристрої мають такі переваги:

  • Провідна в галузі високопродуктивна апаратна архітектура та найсучасніша операційна система Comware 7 від H3C.
  • Ефективна інтеграція провідних та бездротових сегментів на уніфікованій платформі комутації. Функціонал контролера бездротової мережі, що надається за ліцензією, дозволяє здійснювати пересилання трафіку провідних і бездротових мереж локально на рівні доступу, усуваючи вузькі місця типового контролера бездротової мережі, що спрощує розгортання бездротових рішень і знижує сукупну вартість володіння.
  • Надійна апаратна конструкція з двома модульними блоками живлення та двома вентиляторними модулями.
  • Вбудована підтримка SmartMC, що забезпечує найпростіше та зручне рішення для експлуатації та керування мережею.
  • Просунуті корпоративні можливості та функції, що надаються безкоштовно, такі як багаторівнева система безпеки, мережі VxLAN, IRF та Macsec.
  • Висока щільність портів Ethernet 10/100/1000Base-T або портів SFP 10G з оптоволоконними портами, вбудованими у пристрій
  • Один слот розширення з підтримкою до 9 опціональних інтерфейсних карт, які пропонують високу щільність портів 1GE, 10GE, 25GE, 40GE та мультигігабітних портів доступу.
  • Як пристрій доступу для корпоративних мереж даний комутатор може забезпечити високу щільність портів GE для підключення робочих місць. Дані моделі можуть також застосовуватися як ядро ​​в мережах малих та середніх підприємств. У міських мережах або мережах промислових підприємств комутатори даної серії можуть забезпечити гігабітні підключення на рівні доступу та передачу агрегованого трафіку від нижчих комутаторів до комутаторів ядра.

У серію S5560X-EI входять такі моделі:

  • S5560X-30C-EI – 24 порти 10/100/1000BASE-T (включаючи 8 суміщених інтерфейсів), 4 × порти SFP+ 10G/1G BASE-X, 1 слот розширення, 2 слоти для вентиляторних модулів та 2 слоти.
  • S5560X-54C-EI – 48 портів 10/100/1000BASE-T, 4 × порти SFP+ 10G/1G BASE-X, 1 слот розширення, 2 слоти для вентиляторних модулів та 2 слоти для блоків живлення.
  • S5560X-30F-EI – 24 порти SFP (включаючи 8 суміщених інтерфейсів), 4 порти SFP+ 10G/1G BASE-X, 1 слот розширення, 2 слоти для вентиляторних модулів та 2 слоти для блоків живлення.
  • S5560X-54F-EI – 48 портів SFP, 4 × порти SFP+ 10G/1G BASE-X, 1 слот розширення, 2 слоти для вентиляторних модулів та 2 слоти для блоків живлення.
  • S5560X-30C-PWR-EI – 24 порти 10/100/1000BASE-T, 4 порти SFP+ 10G/1G BASE-X, 1 слот розширення, 2 слоти для вентиляторних модулів та 2 слоти для блоків живлення.
  • S5560X-54C-PWR-EI – 48 портів 10/100/1000BASE-T, 4 порти SFP+ 10G/1G BASE-X, 1 слот розширення, 2 слоти для вентиляторних модулів та 2 слоти для блоків живлення.
  • S5560X-34S-EI – 28 портів 10/100/1000BASE-T (включаючи 4 суміщені інтерфейси), 4 порти SFP+ 10G/1G BASE-X та 2 порти QSFP+ 40G, фіксований блок живлення змінного та постійного струму.
  • S5560X-54S-EI – 48 портів 10/100/1000BASE-T, 4 порти SFP+ 10G/1G BASE-X та 2 порти QSFP+ 40G, фіксований блок живлення змінного та постійного струму.

Характеристика

S5560X-30C-PWR-EI

S5560X-54C-PWR-EI

S5560X-34S-EI

S5560X-54S-EI

Комутаційна ємність портів

288 Гбіт/с

336 Гбіт/с

288 Гбіт/с

336 Гбіт/с

Швидкість пересилання пакетів

216 млн. пакетів/с

252 млн. пакетів/с

216 млн. пакетів/с

252 млн. пакетів/с

Габарити (В × Ш × Г)

43,6 × 440 × 460 мм (1,72 × 17,32 × 18,11 дюйма)

43,6 × 440 × 460 мм (1,72 × 17,32 × 18,11 дюйма)

43,6 × 440 × 260 мм (1,72 × 17,32 × 10,24 дюйми)

43,6 × 440 × 260 мм (1,72 × 17,32 × 10,24 дюйми)

Вага

≤ 9,2 кг (20,28 фунта)

≤ 9,6 кг (21,16 фунта)

≤ 3,6 кг (7,94 фунта)

≤ 3,9 кг (8,60 фунта)

Флеш-пам'ять / оперативна пам'ять SDRAM

512 Мбайт/2 Гбайт

Порти керування Ethernet

1

Консольний порт

1 консольний порт RJ-45
1 консольний порт мікро-USB
При підключенні до обох портів доступний лише консольний порт мікро-USB.

Робочі порти

24 порти Ethernet 10/100/1000Base-T з автоматичним визначенням швидкості
4 порти SFP+ 10G

48 портів Ethernet 10/100/1000Base-T з автоматичним визначенням швидкості
4 порти SFP+ 10G

28 портів Ethernet 10/100/1000Base-T з автоматичним визначенням швидкості (включаючи 4 суміщені інтерфейси)
4 порти SFP+ 10G
2 порти QSFP+ 40G

48 портів Ethernet 10/100/1000Base-T з автоматичним визначенням швидкості
4 порти SFP+ 10G
2 порти QSFP+ 40G

Слоти розширення

1

1

н/п

н/п

Пропускна спроможність інтерфейсу стекування

Максимум 160 Гбіт/с

Сумісні інтерфейсні модулі

Інтерфейсний модуль із 2 портами QSFP+ 40GE
Інтерфейсний модуль із 2 портами SFP28 25G
Інтерфейсний модуль із 2 портами SFP+ 10G
Інтерфейсний модуль із 2 електричними портами 10G
Інтерфейсний модуль з 4 портами Ethernet 10/100/1000BASE-T та 6 портами SFP (2 суміщені порти)
Інтерфейсний модуль із 8 портами SFP+ 10G
Інтерфейсний модуль із 8 портами SFP+ 10G з підтримкою MACSec
Інтерфейсний модуль з 8 портами Ethernet 1/2.5/5G BASE-T для крученої пари
Інтерфейсний модуль з 8 портами Ethernet 1/2.5/5/10G BASE-T для крученої пари

н/п

н/п

Вхідна напруга змінного струму

PSR360-56A/PSR720-56A:
Номінальне: 100 .. 240 У перем. струму, 50/60 Гц
Макс.: 90 .. 264 У перем. струму, 47 .. 63 Гц
PSR1110-56A:
Номінальне: 115 .. 240 У перем. струму, 50/60 Гц
Макс.: 102,5.. 264 У перем. струму, 47 .. 63 Гц

Номінальне: 100 .. 240 У перем. струму, 50/60 Гц
Макс.: 90 .. 264 У перем. струму, 47 .. 63 Гц

Вхідна напруга постійного струму

PSR560-56D:
Номінальне: -48.. -60 У пост. струму
Макс.: -36.. -72 У пост. струму
Можливе використання джерела живлення на –48 В постійного струму у приміщенні з обладнанням або резервне джерело живлення H3C (RPS1600-A)

Номінальне: -48.. -60 У пост. струму
Макс.: -36.. -72 У пост. струму
Можливе використання джерела живлення на –48 В постійного струму в приміщенні з обладнанням або резервне джерело живлення H3C (H3C RPS800-A або RPS1600-A)

Мінімальна споживана потужність

Один введення живлення змінного струму: 31 Вт
Два введення живлення змінного струму: 31 Вт
Один введення живлення постійного струму: 43 Вт
Два введення живлення постійного струму: 60 Вт

Один введення живлення змінного струму: 33 Вт
Два введення живлення змінного струму: 40 Вт
Один введення живлення постійного струму: 48 Вт
Два введення живлення постійного струму: 66 Вт

Один введення живлення змінного струму: 19 Вт

Один введення живлення змінного струму: 22 Вт

Максимальна споживана потужність

Один блок живлення перем. струму на 1110 Вт: 926 Вт (включаючи 720 Вт для PoE)
Два блоки живлення перем. струму на 1110 Вт: 928 Вт (включаючи 720 Вт для PoE)
Один блок живлення пост. струму на 560 Вт: 486 Вт (включаючи 360 Вт для PoE)
Два блоки живлення пост. струму на 560 Вт: 876 Вт (включаючи 720 Вт для PoE)

Один блок живлення перем. струму на 1110 Вт: 1090 Вт (включаючи 810 Вт для PoE)
Два блоки живлення перем. струму на 1110 Вт: 1742 Вт (включаючи 1440 Вт для PoE)
Один блок живлення пост. струму на 560 Вт: 502 Вт (включаючи 360 Вт для PoE)
Два блоки живлення пост. струму на 560 Вт: 1003 Вт (включаючи 810 Вт для PoE)

Один введення живлення змінного струму: 56 Вт
Один введення живлення постійного струму: 57 Вт

Один введення живлення змінного струму: 66 Вт
Один введення живлення постійного струму: 68 Вт

Середній час напрацювання на відмову (років)

151,08

133,4

109,8

101,5

Робоча температура

0°C .. 45°C (32°F .. 113°F)
Висота над рівнем моря -60 м.. 5000 м: Починаючи з 0 м висоти, максимальна робоча температура зменшується на 0,33 ° C на кожні 100 м збільшення висоти.

Температура при зберіганні

-40°C .. 70°C (-40°F .. 158°F)

Відносна вологість при роботі та зберіганні (без конденсації)

Відносна вологість 5%.. 95%, без конденсації

SDN/OpenFlow

OpenFlow 1.3
Декілька контролерів (роль рівного/головного/підлеглого контролера)
Одночасна обробка кількох таблиць для потоків
Групові таблиці
Лічильники

Мережі VXLAN

Комутація рівня 2 для VXLAN
Маршрутизація рівня 3 для VXLAN
VTEP-пристрої для VXLAN
Розподілена площина керування IS-IS+ENDP
Розподілена площина керування MP-BGP+EVPN
Централізована площина керування OpenFlow+Netconf

Агрегація каналів

Агрегація портів 1G/10G/40G
Статична агрегація
Динамічна агрегація
Агрегація каналів на різних шасі

Придушення широкомовного/багатоадресного/одноадресного шторму

Придушення штормів на основі відсотка пропускної спроможності порту
Придушення штормів на основі числа пакетів, що передаються в секунду (PPS)
Пригнічення штормів на основі бітової швидкості (BPS)
Придушення широкомовного трафіку/багатоадресного трафіку/невідомого одноадресного трафіку

Підтримка кадрів Jumbo

Максимум 10000 байт

Таблиця MAC-адрес

Таблиця MAC-адрес на 64k записів
Статичні MAC-адреси
MAC-адреси типу Blackhole
Обмеження запам'ятовування MAC-адрес

Таблиця ARP

Записів у таблиці ARP: 32k
Статичні записи
Мимовільні запити ARP
Загальний ARP-проксі та локальний ARP-проксі
Динамічна перевірка ARP
Захист від атак на протокол ARP
Придушення лавинних запитів ARP
Придушення ARP джерела
Виявлення ARP на основі записів безпеки під час відстеження DHCP, записів 802.1X та записів статичної прив'язки IP-адреси/MAC-адреси

Мережі VLAN

Віртуальні локальні мережі на базі портів (до 4094 мереж VLAN)
Віртуальні локальні мережі на базі MAC-адрес
Віртуальні локальні мережі на базі протоколів
Віртуальні локальні мережі на базі IP-підмереж
QinQ та гнучкі QinQ
Зіставлення мереж VLAN
Мережа VLAN голосового зв'язку
MVRP

Резервування на рівні 2 із захистом від петель

STP/RSTP/MSTP
Захист кореня STP
Захист BPDU
Блокування BPDU та захист кореневого вузла
Виявлення каналів (UDLD)
Цифровий діагностичний моніторинг (DDM)
Технологія захисту комутації від кільця Ethernet G.8032 (ERPS)

DHCP

Клієнт DHCP
Відстеження та фільтрація трафіку DHCP
Ретрансляція DHCP
Сервер DHCP
Підтримка поля Option82 для відстеження/ретрансляції DHCP

IRF2

IRF2
Розподілене управління пристроями, розподілена агрегація каналів та розподілена відмовостійка маршрутизація
Стекування через стандартні інтерфейси Ethernet
Локальне стекування пристроїв та віддалене стекування пристроїв
Підтримка стекування до 9 пристроїв

IP-маршрутизація

32 тис. записів у таблиці маршрутизації IPv4
16 тис. записів у таблиці маршрутизації IPv6
Статична маршрутизація
RIPv1/v2 і RIPng
OSPFv1/v2/v3
BGP та BGP4+ для IPv6
Протокол безлічі маршрутів з однаковою метрикою (ECMP) та маршрутизація на основі політик
VRRP/VRRPv3

IPv6

Виявлення сусідніх вузлів (ND)
ПМТУ
IPv6-Ping, IPv6-Tracert, IPv6-Telnet і IPv6-TFTP
Тунелі, що налаштовуються вручну
Тунелювання IPv6 через IPv4
Тунелі ISATAP
Тунелі GRE

Багатоадресне розсилання

Відстеження IGMP v1/v2/v3 та відстеження MLD v1/v2
Відстеження PIM
Проксі MLD
VLAN багатоадресної розсилки
IGMP v1/v2/v3 і MLD v1/v2
ПІМ-ДМ, ПІМ-СМ і ПІМ-ССМ
MSDP та MSDP для IPv6
MBGP та MBGP для IPv6

MPLS

Підтримка MPLS
Підтримка MCE
Підтримка MPLS VPN, VPLS

Дзеркальне дублювання

Дзеркальне дублювання потоку
Дзеркальне дублювання портів N:4
Локальне та віддалене дзеркальне дублювання портів
Дзеркальне дублювання на основі політик
Дзеркальне дублювання трафіку

Керування якістю обслуговування (QoS)/списки контролю доступу (ACL)

Фільтрування пакетів на рівнях з 2 до 4
Класифікація трафіку на основі MAC-адреси джерела, MAC-адреси призначення, IP-адреси джерела, IP-адреси призначення, порту TCP/UDP та мережі VLAN
Списки контролю доступу ACL для різних періодів часу
Двонаправлені списки контролю доступу (для вхідного та вихідного напрямків)
Налаштування списків контролю доступу ACL для конкретної VLAN
Обмеження швидкості прийому та передачі пакетів (мінімальний крок для налаштування CIR – 8 кбіт/с)
Перенаправлення пакетів
Пріоритети 802.1p та пріоритети DSCP
Гарантована швидкість доступу (CAR)
Гнучкі алгоритми планування черг для різних портів та черг, включаючи строгі черги пріоритетів (SP), зважене циклічне обслуговування (WRR) та SP+WRR

Безпека

Ієрархічне управління користувачами та захист за паролем
Аутентифікація на основі MAC-адреси
Протокол 802.1X
Обмеження штормів
Гостьова мережа VLAN
Підтримка аутентифікації, авторизації та обліку (AAA)
Аутентифікація з використанням RADIUS
HWTACACS
SSH 2.0
Ізоляція портів
Засоби безпеки портів
EAD
Динамічне виявлення ARP
Захист блоків даних мостового протоколу BPDU та захист кореневого вузла
Переадресація у зворотному напрямку для одноадресного трафіку (uRPF)
Прив'язка IP-адреси/порту/MAC-адреси
Аутентифікація у незашифрованому вигляді та аутентифікація з використанням MD5 для пакетів OSPF та RIPv2
Інфраструктура шифрування з відкритим ключем (PKI)
Захист від заміни IP-адреси джерела

IEEE

IEEE 802.3x
IEEE 802.3ad
IEEE 802.3af
IEEE 802.3at
IEEE 802.3bz
IEEE 802.1p
IEEE 802.1x
IEEE 802.1q
IEEE 802.1d
IEEE 802.1w
IEEE 802.1s

Завантаження та оновлення

Завантаження та оновлення програмного забезпечення через XMODEM/FTP/TFTP
Завантаження та оновлення з USB-накопичувача

Управління та обслуговування

Налаштування через інтерфейс командного рядка (CLI), Telnet та консольний порт
SNMP v1/v2/v3
Веб-інтерфейс мережного керування
Віддалений моніторинг (RMON) сигналів тривоги, подій та історичних записів
Система мережевого керування IMC
Системний журнал, сигнали тривоги в залежності від серйозності та виведення налагоджувальної інформації
NTP, SNTP
Сигнали тривоги для блоків живлення, вентиляторів та перевищення температури
Ping та Tracert
Віртуальний кабельний тестер (VCT)
Протокол виявлення каналів пристрою (DLDP)
LLDP, LLDP-MED
Виявлення Loopback

Енергозбереження

Автоматичне відключення живлення портів
Відключення живлення портів за розкладом (завдання за розкладом)
Підтримка енергоефективного Ethernet (EEE) 802.3az

Електромагнітна сумісність

КЛАС A по FCC Частина 15 підрозділ B
КЛАС A за ICES-003
КЛАС A по VCCI
КЛАС A за CISPR 32
КЛАС A за EN 55032
КЛАС A по AS/NZS CISPR32
CISPR 24
EN 55024
EN 61000-3-2
EN 61000-3-3
ЗНАЙТИ EN 300 386
GB/T 9254
YD/T 993

Безпека

UL 60950-1
CAN/CSA-C22.2 No.60950-1
IEC 60950-1
EN 60950-1
AS/NZS 60950-1
FDA 21 CFR Підрозділ J
GB 4943.1

Доставка

Доставка здійснюється по всій території України послугами кур'єрської служби "Нова Пошта" за тарифами перевізника.

Оплата

Безготівковий розрахунок за рахунком-фактурою через будь-яке відділення банку або інтернет-банкінгу (для юр. і фіз. осіб).

Гарантія

Гарантія надається на термін від 2 тижнів до 60 місяців в залежності від сервісної політики виробника.
