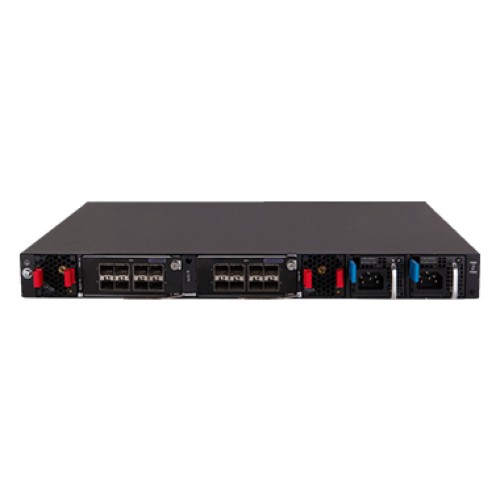

Комутатор H3C S6520X-54QC-EI

Характеристика

S6520X-30HC-EI

S6520X-30QC-EI

S6520X-54HC-EI

S6520X-54QC-EI

Комутаційна ємність портів

1680 Гбіт/с

960 Гбіт/с

2160 Гбіт/с

1440 Гбіт/с

Швидкість пересилання пакетів

705 млн. пакетів/с

1050 млн. пакетів/с

Габарити (В × Ш × Г)

43,6 × 440 × 360 мм (1,72 × 17,32 × 14,17 дюйма)

Вага

≤ 7 кг

≤ 7 кг

Флеш-пам'ять/оперативна пам'ять SDRAM

1 Гбайт/2 Гбайт

Консольний порт

1 (на задній панелі)

Порти керування Ethernet

1 (на задній панелі)

Порти USB

1 (на задній панелі)

Робочі порти

24 оптоволоконних портів SFP+ 1/10GE
2 оптоволоконних портів QSFP28 (для S6520X-30HC-EI)2 оптоволоконних портів QSFP+ (для S6520X-30QC-EI)

48 оптоволоконних портів SFP+ 1/10GE
2 оптоволоконних портів QSFP28 (для S6520X-54HC-EI)2 оптоволоконних портів QSFP+ (для S6520X-54QC-EI)

Слоти розширення

2

Пропускна спроможність інтерфейсу стекування

Максимум 480 Гбіт/с

Макс. пристроїв у стеку

9

Модулі розширення

Інтерфейсний модуль з 8 портами SFP+ 10G
Інтерфейсний модуль з 8 портами SFP+ 10G з підтримкою MACSec
Інтерфейсний модуль з 8 портами Ethernet 1/2.5/5G BASE-T для крученої париІнтерфейсний модуль з 8 портами Ethernet 1/2.5/5/T0BA кручений париІнтерфейсний модуль з 2 портами SFP28 25GEІнтерфейсний модуль з 2 портами QSFP+ 40GEІнтерфейсний модуль з 8 портами SFP28 25GEІнтерфейсний модуль з 2 портами QSFP28 80GE (для S6520X-30HC-EI і S6520X-54

Діапазон вхідної напруги

Номінальне: 80 .. 240 У перем . струму, 50/60 Гц
Макс.: 90 .. 264 У перем . струму, 47 .. 63 Гц

Вентиляторні модулі

2 вентиляторні модулі з можливістю гарячої заміни, регулювання швидкості обертання та зміни напрямку повітряного потоку

Слоти для блоків живлення

2

Потужність в режимі бездіяльності

Один блок живлення перем . струму: 38 Вт
Два блоки живлення перем . струму: 43 Вт

Один блок живлення перем . струму: 39 Вт
Два блоки живлення перем . струму: 44 Вт

Максимальна споживана потужність

Один блок живлення перем . струму: 179 Вт
Два блоки живлення перем . струму: 183 Вт

Один блок живлення перем . струму: 231 Вт
Два блоки живлення перем . струму: 234 Вт

Робоча температура

0°C .. 45°C (32°F .. 113°F)
Висота на рівнем моря -60 м .. 5000 м: Починаючи з 0 м висоти, максимальна робоча температура зменшується на 0,33°C на кожні 80 м збільшення висоти.

Температура при зберіганні

-40°C .. 70°C (-40°F .. 158°F)

Відносна вологість при роботі та зберіганні (без конденсації)

Відносна вологість 5% .. 95%, без конденсації

Середній час напрацювання на відмову (років)

63,4

62,8

60,8

60,2

Віртуалізація

Технологія інтелектуальної відмовостійкої архітектури IRF2
Розподілене керування пристроямиРозподілена агрегація каналівРозподілена відмовостійка маршрутизація
Стекування через стандартні порти Ethernet
Локальне стекування пристроїв та віддалене стекування пристроїв
Виявлення множинної активності (MAD) на основі протоколів LACP,

Агрегація каналів

Агрегація каналів 10GE/40GE/80GE
Статична агрегаціяДинамічна агрегація

Підтримка кадрів Jumbo

Підтримується

Таблиця MAC-адрес

Макс. 128k записів у таблиці MAC-адрес
Статичні MAC-адреси
MAC-адреси типу Blackhole
Обмеження запам'ятовування MAC-адрес

OpenFlow

OpenFlow 1.3

VxLAN

Комутація рівня 2 для VXLAN
Маршрутизація рівня 3 для VXLANVTEP-пристрої для VXLANРозподілена площина керування IS-IS+ENDPРозподілена площина керування MP-BGP+EVPNЦентралізована площина керування OpenFlow+Netconf

Мережі VLAN

Віртуальні локальні мережі на базі портів (до 4094 мереж VLAN)
VLAN за замовчуванням Подвійні теги QinQ та гнучкі подвійні теги QinQ
Зіставлення мереж VLANPVST+ та RPVST+

Моніторинг трафіку

sFLOW

DHCP

Клієнт DHCP
Відстеження та фільтрація трафіку DHCPРетрансляція DHCPСервер DHCPПідтримка поля Option82 для відстеження/ретрансляції DHCP

ARP

Макс. 64k записів ARP
Статичні записиНайдовільніші запити ARPЗагальний ARP-проксі та локальний ARP-проксіДинамічна перевірка ARPЗахист від атак на протокол ARPПридушення ARP джерелаВиявлення ARP на основі записів безпеки при відстеженні DHCP, записів 802.1X та записів статичної

Маршрутизація

64k записів у таблиці маршрутизації IPV4
32k записів у таблиці маршрутизації IPV6Статична маршрутизація IPv4/IPv6Динамічна маршрутизація з підтримкою таких протоколів, як RIP v1/2 та RIPng
Маршрутизація з використанням політик
Багатошляхова маршрутизація з рівною вартістю (ECMP)
VRRPISv3

IPv6

Виявлення сусідніх вузлів (ND)
PMTUICMP v6, Telnet v6, SFTP v6, SNMP v6, BFD v6, VRRP v3
Портал IPv6

Багатоадресне розсилання

Відстеження та фільтрація багатоадресного трафіку IGMP v2/v3
Швидке залишення групи при відслідковуванні IGMP Групові політики при відслідковуванні IGMPPIM-SM та PIM-SSM Відстеження PIMMVRP (аналог GVRP) MFF Розширені можливості багатоадресного розсилання на рівні 3

MPLS

Підтримка MPLS
Підтримка MCEПідтримка MPLS VPN, VPLS

Автоматичне налаштування

Автоналаштування DHCP
CWMP-TR069

Придушення широкомовного/багатоадресного/одноадресного шторму

Придушення штормів на основі відсотка пропускної спроможності порту
Придушення штормів на основі числа пакетів, що передаються в секунду (PPS) Придушення штормів на основі бітової швидкості (BPS)

Резервування на рівні 2 із захистом від петель

STP/RSTP/MSTP
Захист кореня STPЗахист BPDUБлокування BPDU та захист кореневого вузлаВиявлення каналів (UDLD)Цифровий діагностичний моніторинг (DDM) Технологія захисту комутації від петель Ethernet G.8032 (ERPS)

Керування якістю обслуговування ( QoS )/списки контролю доступу (ACL)

Обмеження швидкості прийому та передачі пакетів
Гарантована швидкість доступу (CAR)Вісім вихідних черг на кожен портГнучкі алгоритми планування черг на рівні порту та черги, включаючи строгі черги пріоритетів (SP), зважене дефіцитне циклічне обслуговування (WDRR), зважене циклічне обслуговування , зважену справедливу організацію черг (WFQ) і SP+WRR
Пріоритети 802.1p та пріоритети DSCPФільтрація пакетів на рівнях з 2 по 4 протоколу та мережі VLANНалаштування для різних періодів часуЗважене довільне раніше виявлення (WRED)

Дзеркальне дублювання

Дзеркальне дублювання потоку
Дзеркальне дублювання портів N:4Локальне та віддалене дзеркальне дублювання портівДзеркальне дублювання на основі політик Дзеркальне дублювання трафіку

Безпека

Ієрархічне управління користувачами та захист по паролю
Аутентифікація на основі MAC-адресиПротокол 802.1XОбмеження штормівПідтримка аутентифікації, авторизації та обліку(AAA)Аутентифікація з використанням
RADIUSHWTACACSSSH2.0Ізоляція
портів відкритим ключем (PKI) Захист процесора Захист площини керування ( CoPP ), система запобігання вторгненням через бездротову мережу (WIPS)

IEEE

IEEE 802.3x
IEEE 802.3adIEEE 802.3bzIEEE 802.1pIEEE 802.1xIEEE 802.1qIEEE 802.1dIEEE 802.1wIEEE 802.1s

Завантаження та оновлення

Завантаження та оновлення програмного забезпечення через XMODEM/FTP/TFTP
Завантаження та оновлення з USB-накопичувача

Управління та обслуговування

Налаштування через інтерфейс командного рядка (CLI)
Вхід у систему через Telnet або консольний порт
Планувальник завданьISSUВіртуальний кабельний тестер (VCT)802.1ag і 802.3ahПростий протокол мережного управління (SNMP)Система мережного управління IMCСистемний журнал
Сигнали тривоги в залежності від серйозності
NTP , вентиляторів та перевищення температуриВиведення налагоджувальної інформації
Ping та Tracert
ВідстеженняВіддалене обслуговування через Telnet

Електромагнітна сумісність

КЛАС A по FCC Частина 15 підрозділ B
КЛАС A по ICES-003КЛАС A по VCCIКЛАС A по CISPR 32КЛАС A по EN 55032КЛАС A по AS/NZS CISPR32CISPR 24EN 55024EN 6800-3-9

Безпека

UL 60950-1
CAN/CSA-C22.2 No.60950-1IEC 60950-1EN 60950-1AS/NZS 60950-1FDA 21 CFR Підрозділ J
GB 4943.1
