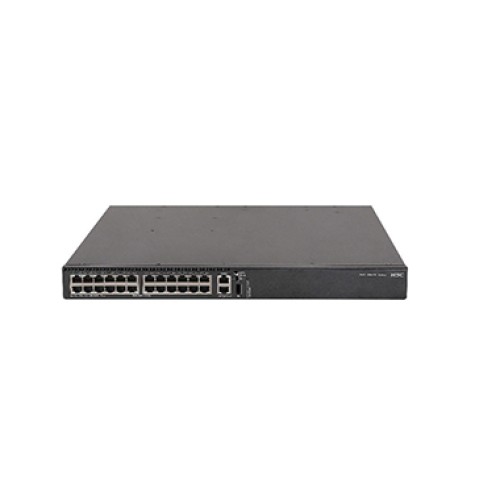

Комутатор H3C S6520X-54XC-UPWR-SI

Характеристика

S6520X-18C-SI

S6520X-26C-SI

S6520X-26MC-UPWR-SI
S6520X-26MC-SI

S6520X-16ST-SI

S6520X-24ST-SI

Комутаційна ємність портів

480 Гбіт/с

720 Гбіт/с

400 Гбіт/с

320 Гбіт/с

480 Гбіт/с

Комутаційна здатність коробки

2.56Tbp

Швидкість пересилання пакетів

357 млн. пакетів/с

536 млн. пакетів/с

240 млн. пакетів/с

240 млн. пакетів/с

357 млн. пакетів/с

Габарити (Ш × Г × В)

440*360*43,6

440*360*43,6

440*460*43,6

440*360*43,6

440*360*43,6

Вага

≤ 7 кг

≤ 7 кг

≤ 7 кг ≤6,4кг (UPWR)

≤ 7 кг

≤ 7 кг

Робочі порти

16 оптоволоконних портів SFP+ 1/10GE

24 оптоволоконні порти SFP+ 1/10GE

S6520X-26MC-UPWR-SI: 24 порти 100M/1G/2.5G/5GBase-T (UPOE)
S6520X-26MC-SI: 24 порти 100M/1G/2.5G/5GBase-T

16 портів SFP+ 1/10G (2 суміщені мультигігабітні порти 1G/2.5G/5G/10G Base-T)

24 порти SFP+ 1/10G (2 суміщені мультигігабітні порти 1G/2.5G/5G/10G Base-T)

Агрегація каналів

Агрегація портів 10GE/40GE Статична агрегація Динамічна агрегація

Агрегація портів 10GE
Статична агрегаціяДинамічна агрегація

Слоти розширення

1

0

Пропускна спроможність інтерфейсу стекування

160 Гбіт/с

Макс. пристроїв у стеку

9

Характеристики маршрутизації

16k записів у таблиці маршрутизації IPv4
8k записів у таблиці маршрутизації IPv6

Модулі розширення

Інтерфейсний модуль з 2 портами SFP+ 10G з підтримкою MACSec
Інтерфейсний модуль з 2 портами BASE-T 10G з підтримкою MACSec
Модуль оптичного інтерфейсу Ethernet на 2 порти SFP+ 10G 10G з підтримкою MACSec
Інтерфейсний модуль з 4 портами Ethernet 10/100/1000BASE-T та 6 портами SFP (2 суміщені порти)Інтерфейсний модуль з 8 портами Ethernet 1/2.5/5G BASE-T для крученої пари
Інтерфейсний модуль з 8 портами /2.5/5/10G BASE-T для крученої пари
Інтерфейсний модуль з 2 портами SFP28 25GEІнтерфейсний модуль з 2 портами QSFP+ 40GE

Ні

Вентиляторні модулі

2

Слоти для блоків живлення

Живлення від змін. струму: 24 Вт
Живлення від пост. струму: 23 Вт

Потужність в режимі бездіяльності

Живлення від змін. струму: 96 Вт
Живлення від пост. струму: 97 Вт

Живлення від змін. струму: 25 Вт
Живлення від пост. струму: 23 Вт

Живлення від змін. струму: 32 Вт
Живлення від перем . струму: 45 Вт (UPWR)
Живлення від пост. струму: 31 Вт Живлення від пост. струму: 46 Вт (UPWR)

Живлення від змін. струму: 26 Вт
Живлення від пост. струму: 21 Вт

Живлення від змін. струму: 26 Вт
Живлення від пост. струму: 25 Вт

Максимальна споживана потужність

Живлення від змін. струму: 96 Вт
Живлення від пост. струму: 97 Вт

Живлення від змін. струму: 110 Вт
Живлення від пост. струму: 113 Вт

Живлення від змін. струму: 130 Вт
Живлення від змін. струму: 2000 Вт (UPWR)
Живлення від пост. струму: 134 Вт Живлення від пост. струму: 960 Вт (UPWR)

Живлення від змін. струму: 57 Вт
Живлення від пост. струму: 58 Вт

Живлення від змін. струму: 70 Вт
Живлення від пост. струму: 72 Вт

Шумові характеристики

Нижня межа: 47,5 дБ(А)
Верхня межа: 59,4 дБ(А)

Нижній кордон: 48,1 дБ(А)
Верхній кордон: 60,7 дБ(А)

Нижній кордон: 47,4 дБ(А)
Верхній кордон: 62,2 дБ(А)

Нижня межа: 42,0 дБ(А)
Верхня межа: 47,7 дБ(А)

Нижня межа: 42,4 дБ(А)
Верхня межа: 46,9 дБ(А)

Середній час напрацювання на відмову (років)

58.7

58.1

83.6

60.3

89.5

Характеристика

S6520X-10XT-SI

S6520X-16XT-SI

S6520X-26XC-UPWR-SI

S6520X-54XC-UPWR-SI

Комутаційна ємність портів

200 Гбіт/с

320 Гбіт/с

640 Гбіт/с

1440 Гбіт/с

Швидкість пересилання пакетів

240 млн. пакетів/с

240 млн. пакетів/с

240 млн. пакетів/с

600 млн. пакетів/с

Габарити (Ш × Г × В)

440*360*43,6

440*360*43,6

440*460*43,6

440*460*43,6

Вага

≤ 3,32 кг

≤ 3,37 кг

≤ 8,8 кг

≤ 10,0 кг

Робочі порти

8 мультигігабітних портів 1G/2.5G/5G/10G Base-T + 2 порти SFP+ 1/10G

14 мультигігабітних портів 1G/2.5G/5G/10G Base-T + 2 порти SFP+ 1/10G

24 мультигігабітні порти 100M/1G/2.5G/5G/10G Base-T (UPOE)

48 мультигігабітних портів 100M/1G/2.5G/5G/10G Base-T (UPOE) + 4 порти QSFP+ 40G

Агрегація каналів

Агрегація портів 10GE
Статична агрегаціяДинамічна агрегація

Агрегація портів 10GE/40GE
Статична агрегаціяДинамічна агрегація

Слоти розширення

0

1

Пропускна спроможність інтерфейсу стекування

160 Гбіт/с

Макс. пристроїв у стеку

9

Характеристики маршрутизації

16k записів у таблиці маршрутизації IPv4
8k записів у таблиці маршрутизації IPv6

8k записів у таблиці маршрутизації IPv4
4k записів у таблиці маршрутизації IPv6

Модулі розширення

Ні

Інтерфейсний модуль з 2 портами SFP+ 10G з підтримкою MACSec
Інтерфейсний модуль з 2 портами BASE-T 10G з підтримкою MACSec
Модуль оптичного інтерфейсу Ethernet на 2 порти SFP+ 10G 10G з підтримкою MACSec
Інтерфейсний модуль з 4 портами Ethernet 10/100/1000BASE-T та 6 портами SFP (2 суміщені порти)Інтерфейсний модуль з 8 портами Ethernet 1/2.5/5G BASE-T для крученої париІнтерфейсний модуль з 8 портами 2.5/5/10G BASE-T для крученої париІнтерфейсний модуль з 2 портами SFP28 25GEІнтерфейсний модуль з 2 портами QSFP+ 40GE

Вентиляторні модулі

0

2

3

Слоти для блоків живлення

0

2

Потужність в режимі бездіяльності

Живлення від змін. струму: 17,5 Вт

Живлення від змін. струму: 22,1 Вт

Живлення від змін. струму: 69 Вт
Живлення від пост. струму: 73 Вт

Живлення від змін. струму: 100 Вт
Живлення від пост. струму: 85 Вт

Максимальна споживана потужність

Живлення від змін. струму: 34,5 Вт

Живлення від змін. струму: 48,3 Вт

Живлення від змін. струму: 2384 Вт
Живлення від пост. струму: 1047 Вт

Живлення від змін. струму: 2333 Вт
Живлення від пост. струму: 1039 Вт

Шумові характеристики

Нижній кордон: 48,1 дБ(А)
Верхній кордон: 60,7 дБ(А)

Нижній кордон: 48,1 дБ(А)
Верхній кордон: 60,7 дБ(А)

Нижній кордон: 48,1 дБ(А)
Верхній кордон: 60,7 дБ(А)

Нижній кордон: 48,1 дБ(А)
Верхній кордон: 60,7 дБ(А)

Середній час напрацювання на відмову (років)

58,1

58,1

58,1

58,1

Характеристика

H3C S6520X-SI series

Живлення пристроїв з кручений пари (POE)

Моделі UPWR підтримують живлення пристроїв по кручений парі за стандартом POE++

Діапазон вхідної напруги

Номінальне для версії з живленням від змінного струму: 100 .. 240 В перем . струму, 50/60 Гц
Живлення від пост. струму: -48 .. -60 В

Робоча температура

0°C .. 45°C (32°F .. 113°F)
Висота на рівнем моря -60 м .. 5000 м: Починаючи з 0 м висоти, максимальна робоча температура зменшується на 0,33°C на кожні 100 м збільшення висоти.

Температура при зберіганні

-40°C .. 70°C (-40°F .. 158°F)

Відносна вологість при роботі та зберіганні (без конденсації)

Відносна вологість 5% .. 95%, без конденсації

Флеш-пам'ять/оперативна пам'ять SDRAM

1 Гбайт/2 Гбайт

Консольний порт

1 (на задній панелі)

Порти керування Ethernet

1 (на задній панелі)

Порти USB

1 (на задній панелі)

Віртуалізація

Технологія інтелектуальної відмовостійкої архітектури IRF2
Розподілене керування пристроямиРозподілена агрегація каналівРозподілена відмовостійка маршрутизація
Стекування через стандартні порти Ethernet
Локальне стекування пристроїв та віддалене стекування пристроїв
Виявлення множинної активності (MAD) на основі протоколів LACP,

Підтримка кадрів Jumbo

Підтримується

Таблиця MAC-адрес

Таблиця MAC-адрес на 32k записів
Статичні MAC-адреси
MAC-адреси типу Blackhole
Обмеження запам'ятовування MAC-адрес

OpenFlow

OpenFlow 1.3

VxLAN

Комутація рівня 2 для VXLAN
Маршрутизація рівня 3 для VXLANVTEP-пристрої для VXLANРозподілена площина керування IS-IS+ENDPРозподілена площина керування MP-BGP+EVPNЦентралізована площина керування OpenFlow+Netconf

Мережі VLAN

Віртуальні локальні мережі на базі портів (до 4094 мереж VLAN)
VLAN за замовчуваннямПриватні мережі VLAN
QinQ та гнучкі QinQ
Зіставлення мереж VLANPVST+ та RPVST+

Моніторинг трафіку

sFLOW

DHCP

Клієнт DHCP
Відстеження та фільтрація трафіку DHCPРетрансляція DHCPСервер DHCPПідтримка поля Option82 для відстеження/ретрансляції DHCP

ARP

16k записів ARP
Статичні записи
Мимовільні запити ARP
Загальний ARP-проксі та локальний ARP-проксіДинамічна перевірка ARPЗахист від атак на протокол ARPПридушення лавинних запитів ARPПридушення ARP джерелаВиявлення ARP на основі записів безпеки при відстеженні DHCP-зйомок та записів 802. -Адреси

Маршрутизація

Статична маршрутизація IPv4/IPv6
Динамічна маршрутизація з підтримкою таких протоколів, як RIP v1/2 та RIPng
Маршрутизація з використанням політик
Багатошляхова маршрутизація з рівною вартістю (ECMP)
VRRPOSPFv1/v2/v3BGPIS-IS

IPv6

Виявлення сусідніх вузлів (ND)
PMTUICMP v6, Telnet v6, SFTP v6, SNMP v6, BFD v6, VRRP v3
Портал IPv6

Багатоадресне розсилання

IGMP v2/v3
Відстеження та фільтрація багатоадресного трафіку IGMP v2/v3Швидке покидання групи при відстеженні IGMPГрупові політики при відслідковуванні IGMPPIM-SM, PIM-SSM, PIM-DM

MPLS

Підтримка MPLS
Підтримка MCEПідтримка MPLS VPN, VPLS

Автоматичне налаштування

Автоналаштування DHCP
CWMP-TR069

Придушення широкомовного/багатоадресного/одноадресного шторму

Придушення штормів на основі відсотка пропускної спроможності порту
Придушення штормів на основі числа пакетів, що передаються в секунду (PPS) Придушення штормів на основі бітової швидкості (BPS) Придушення широкомовного трафіку/багатоадресного трафіку/невідомого одноадресного трафіку

Резервування на рівні 2 із захистом від петель

STP/RSTP/MSTP
Захист кореня STPЗахист BPDUВідкидання BPDUБлокування BPDU та захист кореневого вузлаВиявлення каналів (UDLD)Цифровий діагностичний моніторинг (DDM)
Технологія захисту комутації від петель Ethernet G.8032 (ERPS)

Керування якістю обслуговування ( QoS )/списки контролю доступу (ACL)

Обмеження швидкості на прийом і передачу пакетів
Гарантована швидкість доступу (CAR)COS, TOSВісім вихідних черг на кожен портГнучкі алгоритми планування черг на рівні порту та черги, включаючи суворі черги пріоритетів (SP), зважене дефіцитне циклічне обслуговування (WDRR), зваж. WRR), зважену справедливу організацію черг (WFQ) та SP+WRRПріоритети 802.1p та пріоритети DSCPФільтрація пакетів на рівнях з 2 по 4Класифікація трафіку на основі MAC-адреси джерела, MAC-адреси призначення, IP-адреси джерела, IP-адреси джерела , номери порту TCP/UDP, протоколу та мережі VLANНалаштування для різних періодів часу

Дзеркальне дублювання

Дзеркальне дублювання потоку
Дзеркальне дублювання портів N:4Локальне та віддалене дзеркальне дублювання портівДзеркальне дублювання на основі політик Дзеркальне дублювання трафіку

Безпека

Ієрархічне управління користувачами та захист по паролю
Аутентифікація на основі MAC-адресиПротокол 802.1XОбмеження штормівПідтримка автентифікації, авторизації та обліку(AAA)Аутентифікація з використанням
RADIUSHWTACACSSSH2.0Ізоляція
портів з відкритим ключем (PKI)Захист процесораЗахист площини керування ( CoPP ), система запобігання вторгненням через бездротову мережу (WIPS)
Виявлення сусідніх вузлів (ND Detection ), захист оголошень маршрутизаторів (RA Guard)

IEEE

IEEE 802.3x
IEEE 802.3adIEEE 802.3afIEEE 802.3atIEEE 802.3btIEEE 802.3bzIEEE 802.1p
IEEE 802.1x
IEEE 802.1qIEEE 802.1d2

Завантаження та оновлення

Завантаження та оновлення програмного забезпечення через XMODEM/FTP/TFTP
Завантаження та оновлення з USB-накопичувача

Управління та обслуговування

Налаштування через інтерфейс командного рядка (CLI)
Вхід у систему через Telnet або консольний порт
Планувальник завданьISSUВіртуальний кабельний тестер (VCT)802.1ag і 802.3ahПростий протокол мережного управління (SNMP)Система мережного управління IMCСистемний журналСигнали тривоги в залежності від серйозностіNTP та перевищення температуриВиведення налагоджувальної інформації
Ping та Tracert
RMONВідстеженняВіддалене обслуговування через Telnet

Електромагнітна сумісність

КЛАС A по FCC Частина 15 підрозділ B
КЛАС A по ICES-003КЛАС A по VCCIКЛАС A по CISPR 32КЛАС A по EN 55032КЛАС A за AS/NZS CISPR32CISPR 24EN 55024EN 61000-3-9

Безпека

UL 60950-1
CAN/CSA-C22.2 No.60950-1IEC 60950-1EN 60950-1AS/NZS 60950-1FDA 21 CFR Підрозділ J
GB 4943.1
