• Шасі комутатора Ethernet H3C S7506X, з підтримкою PoE

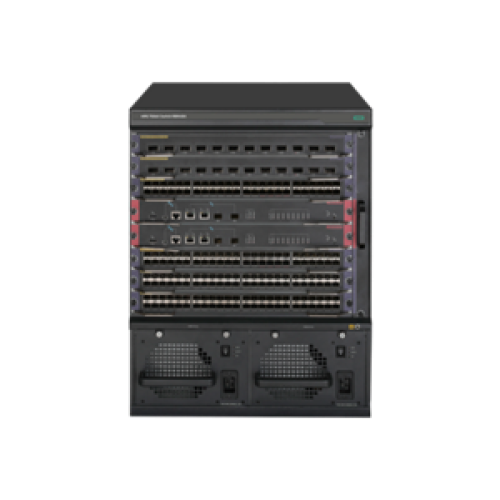

Шасі комутатора Ethernet H3C S7506X, з підтримкою PoE

  • Модель: LS-7506X-PoE-GL
  • Наявність: В наявності

  • Уточнюйте


Комутатори серії S7500X від H3C призначені для застосування у ядрі корпоративних мереж наступного покоління. Вони відрізняються модульною конструкцією, працюють під керуванням фірмової операційної системи

H3C Comware V7 і пропонують такі можливості:

  • Триразове збільшення пропускної спроможності у розрахунку на слот та додаткове підвищення продуктивності шасі порівняно з існуючими рішеннями 7500E V7
  • Широкий набір функцій для рівня 2 та рівня 3
  • Підтримка контексту розрахованого на багато користувачів пристрою ( Multitenant Device Context , MDC), віртуального з'єднання мереж Ethernet (Ethernet Virtual Interconnect , EVI), VXLAN і MACsec
  • Технологія інтелектуальної відмовостійкої архітектури версії 2 (IRF2)
  • Конвергенція MPLS, VPN та різних послуг
  • Рішення EVPN на основі MP-BGP

Серія комутаторів S7500X включає моделі S7503X, S7506X-POE, S7506X-S і S7510X-POE , що відповідають різним вимогам з точки зору щільності портів і продуктивності.

Порвняльна характеристика S7500X:

Характеристики

S7503X

S7506X-POE

S7506X-S

S7510X-POE

Комутаційна ємність*

2,88 Тбіт/с

5,76 Тбіт/с

1,28 Тбіт/с

9,6 Тбіт/с

Продуктивність ­пересилання*

2160 млн. пакетів/с

4320 млн. пакетів/с

960 млн. пакетів/с

7200 млн. пакетів/с

Слоти для модулів MPU*

2

2

2

Слоти для модулів LPU

3

6

10

Найменування модуля MPU

LSQM2SUPA0

LSQM1MPUSA0
LSQM1MPUSC0

LSQM1MPUS06S0

LSQM1MPUS06S0

LSQM1MPUS10B0
LSQM1MPUS10C0

Процесор модуля MPU

1.2 ГГц, 4 ядра

1 ГГц, 2 ядра

1,2 ГГц, 4 ядра

1,2 ГГц, 4 ядра

1 ГГц, 2 ядра

Флеш-пам'ять / оперативна пам'ять SDRAM модуля MPU

Флеш-пам'ять 4 Гбайт
SDRAM 4 Гбайт

Флеш-пам'ять 2 Гбайт
SDRAM 4 Гбайт

Флеш-пам'ять 4 Гбайт
SDRAM 4 Гбайт

Флеш-пам'ять 4 Гбайт
SDRAM 4 Гбайт

Флеш-пам'ять 2 Гбайт
SDRAM 4 Гбайт

Консольні порти модуля MPU

1 x RJ-45
1 x консольний USB

1 x RJ-45
1 x консольний USB

1 x RJ-45
1 x консольний USB

Порти управління (MGMT) на MPU

1 x 10/100/1000M RJ-45
1 x 1000M SFP

2 x 10/100/1000M RJ-45
2 x 1000M SFP

1 x 10/100/1000M RJ-45
1 x 1000M SFP

1 x 10/100/1000M RJ-45
1 x 1000M SFP

2 x 10/100/1000M RJ-45
2 x 1000M SFP

Параметри довкілля

Температура: 0°C .. 45°C (32°F .. 113°F)
Вологість: 5% .. 95% (без конденсації)

Вхідна напруга

100 .. 240 У змін. струму; 50/60 Гц; 16 А

Максимальна споживана потужність

800 Вт

1870 Вт

1640 Вт

2850 Вт

Габарити
(В x Ш x Г)

216 × 436 × 420 мм (5U)
8,5 x 17,2 x 16,5 дюйми

575 × 436 × 420 мм (13U)
22,6 x 17,2 x 16,5 дюйми

708 × 436 × 420 мм (16U)
27,9 x 17,2 x 16,5 дюйми

Вага у повній конфігурації (кг/фунтів)

< 35 кг
< 77,2 фунта

< 75 кг
< 165,3 фунта

< 95 кг
< 209,4 фунта

Доступність

100,00%

100,00%

100,00%

Середній час напрацювання на відмову (років)

42,9

27,9

25,5

Середній час ремонту (год)

1

1

1


Характеристики програмного забезпечення:


Характеристики

S7503X

S7506X-POE

S7506X-S

S7510X-POE

Ethernet

IEEE 802.1P ( пріоритети за класами обслуговування CoS ) Віртуальні локальні
мережі VLAN на базі IEEE 802.1Q (до 4094 мереж VLAN )
пристроїв на канальному рівні LLDPНалаштування статичних MAC-адрес Обмеження запам'ятовування MAC-адресМакс. 288 тис. записів у таблиці MAC-адрес Дзеркальне дублювання портів і трафіку Агрегація портів, ізоляція портів та дзеркальне дублювання портів IEEE 802.1D (STP)/802.1w (RSTP)/802.1s (MSTP) IEEE 802.3ad (дина та агрегація каналів на різних шасі
RRPP (швидкий протокол для захисту від петель )
та на базі MAC-адрес

Маршрутизація

Макс. 256 тис. записів у таблиці маршрутизації IPV4
Статична маршрутизація, RIP v1/v2, OSPF, IS-IS та BGP4IPv4/IPv6 ECMPVRRPМаршрутизація IPv4/IPv6 на основі політик
Політики маршрутизації IPv4/IPv6
Подвійний стек -ISv6 і BGP4+
VRRPv3Pingv6, Telnetv6, FTPv6, TFTPv6, DNSv6 та ICMPv6

Багатоадресне розсилання

PIM-DM, PIM-SM, PIM-SSM, MSDP, MBGP та Any -RP
IGMP V1/V2/V3, відстеження та фільтрація IGMP V1/V2/V3Фільтрування IGMP та швидке покидання групи IGMPPIM6-DM, PIM6-SM та PIM6- SSMMLD V1/V2, відстеження та фільтрація MLD V1 / V2

Списки контролю доступу (ACL)/ управління якістю обслуговування ( QoS )

Стандартні та розширені списки ACL Списки ACL для входу/виходуСписки контролю доступу для віртуальних локальних мереж (VLAN)Глобальні списки контролю
доступуГарантована швидкість доступу (CAR) для вхідного/вихідного трафіку з кроком 8 кбіт/с
QoS на базі Diff-Serv
Маркування та перемарк 802.1P/DSCP
Зіставлення пріоритетів 802.1p, TOS, DSCP та EXPГнучкі алгоритми організації черг, включаючи строгу чергу пріоритетів ( Strict Priority , SP), зважене циклічне обслуговування ( Weighted Round Robin , WRR), SP+WRR і зважену справедливу організацію черг ( Weighted Fair Queuing , WFQ).
Обмеження вихідного трафіку Обмеження швидкості передачі данихЗапобігання перевантаженням, відкидання кінця черги ( Tail-Drop ) та зважене довільне виявлення (WRED)

SDN/
OpenFlow

OpenFlow 1.3
Кілька контролерів (рівних, головний/підлеглий) Кілька таблиць для потоків Групові таблиці Лічильники

Мережі VXLAN

Комутація рівня 2 для VXLAN
Маршрутизація рівня 3 для VXLANVTEP-пристрої для VXLANРозподілена площина керування IS-IS+ENDPРозподілена площина керування MP-BGP+EVPNЦентралізована площина керування OpenFlow+Netconf

MPLS/VPLS

MPLS VPN рівня 3
VPN рівня 2: VLL (Martini, Kompella )
MCEMPLS OAMVPLS, VLLІєрархія VPLS, QinQ+VPLS
Функціонал P/PELDP

Безпека

Ієрархічне керування користувачами та захист по паролю
EADАутентифікація через порталАутентифікація на основі MAC-адреси IEEE 802.1x та сервер IEEE 802.1xAAA/ Radius
HWTACACSSSHv1.5/SSHv2
Базові та розширені списки контролю доступу (
AGP) у використанням
відкритого тексту
і MD5 _ Захист від атак на протокол ARP

Управління системою

Система мережного керування IMC
Завантаження та оновлення програмного забезпечення через XModem /FTP/TFTP
SNMP v1/ v2/ v3
sFlow , NetStream
Аналіз якості мережі (Network Quality Analysis, NQA)RMON та групи 1, 2, 3 та 9Годинники NTPАварійні сигнали при несправностях та автоматичне відновленняСистемні журналиМеханізм моніторингу стану пристрою, включаючи процесорні модулі, об'єднувальну плату, чіпи та інші ключові компоненти

Засоби забезпечення високої доступності

Резервування за схемою 1+1 ключових компонентів, таких як модулі MPU (модулі MPU включають процесори та комутаційні матриці)
Резервування за схемою 1+1 блоків живленняПасивна об'єднувальна платаМожливість гарячої заміни всіх компонентівРезервування даних в реальному часі на активному/резервному роботиПідтримка безперервної маршрутизації ( Nonstop Routing , NSR)/щадного перезапуску ( Graceful Restart , GR) для OSFP/BGP/IS-IS/RSVP
Агрегація портів та агрегація каналів на різних картах BFD для VRRP/BGP/IS-IS/OSPF/RSVP/статичної маршрутизації, з часом виявлення аварійного перемикання менше 50 мілісекунд Ethernet OAM (8021ag та 802.3ah)RRPP/ERPSПротокол виявлення каналів пристроїв DLDPВіртуальний кабельний тестер (VCT)Smart-LinkОновлення програмного забезпечення без зупинки роботи (ISSU)

Електромагнітна сумісність

КЛАС A по FCC Частина 15 підрозділ B
КЛАС A по ICES-003КЛАС A по VCCIКЛАС A по CISPR 32КЛАС A по EN 55032КЛАС A за AS/NZS CISPR32CISPR 24EN 55024EN 61000-303

Відповідність стандартам з охорони навколишнього середовища

RoHS
Регламент про хімікати (REACH)WEEE

Безпека

UL 60950-1
CAN/CSA-C22.2 No.60950-1IEC 60950-1EN 60950-1AS/NZS 60950-1FDA 21 CFR Підрозділ J
GB 4943.1
