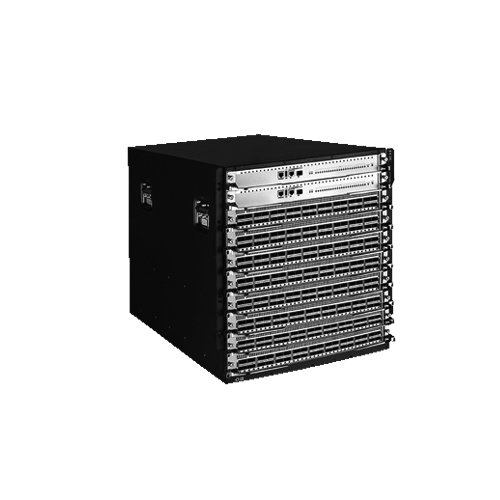

Шасі комутатора H3C S12508G-AF

Характеристика

S12504G-AF

S12508G-AF

S12516G-AF

Комутаційна ємність

57,6 / 387 Тбіт/с

115,2 / 516 Тбіт/с

230,4 / 1032 Тбіт/с

Пропускна спроможність

21600 млн. пакетів/с

43200 млн. пакетів/с

86400 млн. пакетів/с

Слоти для модулів MPU

2

2

2

Слоти для модулів LPU

4

8

16

Максимальна споживана потужність

5800 Вт

12000 Вт

22400 Вт

Вага (у повній конфігурації)

≤ 110 кг
≤ 242,5 фунта

≤ 190 кг
≤ 418,9 фунта

≤ 352 кг
≤ 776 фунтів

Габарити (В x Ш x Г)

264 x 440 x 857 мм (6U)
10,4 x 17,3 x 33,7 дюйми

531 x 440 x 857 мм (12U)
20,9 x 17,3 x 33,7 дюйми

931 x 440 x 857 мм (21U)
36,7 x 17,3 x 33,7 дюйми

Слоти для модулів комутаційних матриць

6

6

6

Найменування модуля MPU

LSXM1SUP04T2

LSXM2SUPT2

Процесор модуля MPU

Чотирьохядерний, 2,2 ГГц

Чотирьохядерний, 2,2 ГГц

Пам'ять SDRAM модуля MPU

16 Гбайт

16 Гбайт

Флеш-пам'ять модуля MPU

8 Гбайт

4 Гбайт

Консольні порти на MPU

1

1

Порти управління (MGMT) на MPU

2

2

Порти USB на MPU

1

1

Резервування

Резервування модулів MPU, модулів комутаційних матриць, блоків живлення та вентиляторних модулів

Ethernet

IEEE 802.1Q
Протокол виявлення каналів пристроїв DLDPПротокол виявлення мережевих пристроїв на канальному рівні LLDPНалаштування статичних MAC-адрес Обмеження запам'ятовування MAC-адресДзеркальне дублювання портів і трафікуАгрегація портів, ізоляція портів і дзеркальне дублювання2. дерева RSTP)/802.1s (множинний протокол покриваючого дерева MSTP) IEEE 802.3ad (динамічна агрегація каналів), статична агрегація портів та агрегація каналів на різних шасі

IPv4

Статична маршрутизація, RIP, OSPF, IS-IS та BGP4
ECMPМаршрутизація на основі політикПолітики маршрутизації

IPv6

Подвійний стек IPv4/IPv6
Статична маршрутизація IPv6, RIPng , OSPFv3, IS-ISv6 і BGP4+
VRRPv3 і балансування навантаження VRRPv3Pingv6, Telnetv6, FTPv6, TFTPv6, DNSv6 та ICMPv6 тунелі ISATAP, тунелі GRE та автоматичне тунелювання IPv6 для сумісності з IPv4ECMPМаршрутизація на основі політикПолітики маршрутизації
Фрагментування та повторне складання повідомлень IP

Багатоадресне розсилання

PIM-DM, PIM-SM, PIM-SSM, MSDP, MBGP та Any -RP
IGMP V1/V2/V3, відстеження та фільтрація IGMP V1/V2/V3PIM6-DM, PIM6-SM та PIM6-SSMMLD V1/V2, відстеження та фільтрація MLD V1/V2Політики багатоадресної розсилки та управління якістю обслуговування ( QoS ) для багатоадресної розсилки

MPLS/VPLS

Підтримка MPLS VPN рівня 3
Підтримка VPN рівня 2: VLL (Martini, Kompella )
Підтримка MCEПідтримка MPLS OAMПідтримка VPLS, VLLПідтримка ієрархічних VPLS та подвійних тегів QINQ+VPLS для доступуПідтримка функціонала P/PEПідтримка протоколу

Списки контролю доступу (ACL)

Стандартні та розширені списки ACL
Списки ACL для входу/виходуСписки контролю доступу для віртуальних локальних мереж (VLAN)Глобальні списки контролю доступу

Управління якістю обслуговування ( QoS )

QoS на базі Diff-Serv
Суворі черги пріоритетів (SP), зважене циклічне обслуговування (WRR), SP+WRR Обмеження вхідного трафікуОбмеження вихідного трафікуЗахист від перевантаженьМаркування та перемаркування пріоритетів
Зіставлення пріоритетів 802.1p, TOS, TOS

Програмування та автоматизація

Підтримка технології автоматизації Ansible
Підтримка автоматичного координування мережі за допомогою Python/NETCONF/TCL/ Resful API для реалізації автоматизованих функцій експлуатації та обслуговування на базі DevOps

SDN/OPENFLOW

Підтримка стандарту OPENFLOW 1.3
Підтримка кількох контролерів (режим рівних, режим із резервним) Підтримка кількох таблиць для потоків Підтримка групових таблиць Підтримка лічильників

Мережа без втрат

Підтримка RDMA, PFC, ECN та інших функцій Lossless Ethernet ("Ethernet без втрат")

Мережі VXLAN

Комутація рівня 2 для VXLAN
Маршрутизація рівня 3 для VXLANРозподілена площина керування IS-IS+ENDPЦентралізована площина керування OpenFlow+Netconf
VxLAN / RoCE поверх VxLAN /BGP EVPN

Засоби забезпечення високої доступності

Незалежні модулі комутаційних матриць
Резервування за схемою 1+1 ключових компонентів, таких як модулі MPU та блоки живленняРезервування за схемою N+1 модулів комутаційних матрицьПасивна об'єднувальна платаАрхітектура Клоса +, що не передбачає проміжної площини
Можливість гарячої заміни модулях MPUУстановка виправлень без переривання роботиNSR/GR для OSPF/BGP/IS-IS/RSVP Агрегація портів та агрегація каналів на різних картахBFD для VRRP/BGP/IS-IS/OSPF/RSVP/статичної маршрутизації, з часом аварійного перемикання менше 10 мілісекунд каналів пристроїв DLDPВіртуальний кабельний тестер (VCT)Smart-Link
Мікросегментація

Безпека

Підтримка рішень безпеки EAD (контроль доступу кінцевих вузлів)
Підтримка аутентифікації через порталПідтримка аутентифікації на основі MAC-адреси Підтримка IEEE 802.1x і сервера IEEE 802.1xПідтримка AAA/ Radius
Підтримка HWTACACS, підтримка аутентифікації вv інтерфейсі. основі списків контролю доступу (ACL) Підтримка аутентифікації повідомлень OSPF, RIPv2 і BGPv4 з використанням відкритого тексту та шифрування MD5 на відмову в обслуговуванні ( DDos ), атак на протокол ARP та атак на протокол ICMP
Механізм захисту на ім'я користувача та паролю для Telnet з підтримкою обмеження доступу по IP-адресах
Підтримка різних комбінацій прив'язок IP-адреси, ідентифікатора VLAN ID, MAC-адреси та портуПідтримка переадресації у зворотному напрямку для одноадресного трафіку ( uRPF )
Підтримка механізму резервування з основними та резервними данимиПідтримка аварійних сигналів при несправностях та автоматичного відновленняПідтримка системного журналу

Управління системою

Підтримка FTP, TFTP, Xmodem
Підтримка SNMP v1/v2/v3Підтримка статистики трафіку sFlow
Підтримка RMONПідтримка годинника NTP, підтримка SNTPПідтримка функції статистики трафіку NetStream
Підтримка gRPC
Підтримка функції телеметрії для візуалізації трафіку

Температура

Робоча температура: 0°C .. 40°C (32°F .. 104°F)
Температура зберігання: -40°C .. 70°C (-40°F .. 158°F)

Вологість

5% .. 95% (без конденсації)

Енергозбереження

Підтримка енергоефективного Ethernet IEEE 802.3az

Безпека

UL 60950-1
CAN/CSA-C22.2 No.60950-1IEC 60950-1EN 60950-1AS/NZS 60950-1FDA 21 CFR Підрозділ J
GB 4943.1

Електромагнітна сумісність

КЛАС A по FCC Частина 15 (CFR 47)
КЛАС A по ICES-003КЛАС A по VCCI-CISPR 32КЛАС A по CISPR 22КЛАС A по EN 55022 КЛАС A по AS/NZS CISPR22КЛАС A по CISPR 32КЛАС CISPR32CISPR 24EN 55024EN 61000-3-2
EN 61000-3-3
ETSI EN 300 386
