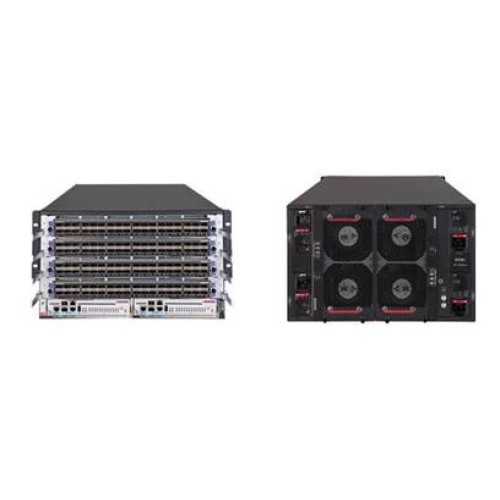

Шасі комутатора H3C LS-12504X-AF

Характеристика

S12504X-AF

S12508X-AF

S12516X-AF

Комутаційна ємність

57,6 / 387 Тбіт/с

115,2 / 516 Тбіт/с

230,4 / 1032 Тбіт/с

Пропускна спроможність

28800 млн. пакетів/с

57600 млн. пакетів/с

115200 млн. пакетів/с

Слоти для модулів MPU

2

2

2

Слоти для модулів LPU

4

8

16

Максимальна споживана потужність

4800 Вт

9600 Вт

19200 Вт

Вага (у повній конфігурації)

≤ 100 кг
≤ 220,5 фунтів

≤ 190 кг
≤ 418,9 фунта

≤ 350 кг
≤ 771.6 фунтів

Габарити (В x Ш x Г)

264 x 440 x 857 мм (6U)
10,4 x 17,3 x 33,7 дюйми

531 x 440 x 857 мм (12U)
20,9 x 17,3 x 33,7 дюйми

931 x 440 x 857 мм (21U)
36,7 x 17,3 x 33,7 дюйми

Слоти для модулів комутаційних матриць

6

6

6

Найменування модуля MPU

LSXM1SUP04B1

LSXM1SUP04H1

LSXM1SUPB1

LSXM1SUPH1

LSXM1SUPB1

LSXM1SUPH1

Процесор модуля MPU

Чотирьохядерний, 1,2 ГГц

Чотирьохядерний, 1,2 ГГц

Чотирьохядерний, 1,2 ГГц

Пам'ять SDRAM модуля MPU

8 Гбайт

16 Гбайт

8 Гбайт

16 Гбайт

8 Гбайт

16 Гбайт

Флеш-пам'ять модуля MPU

1 Гбайт

1 Гбайт

1 Гбайт

Консольні порти на MPU

1

1

1

Порти управління (MGMT) на MPU

2 x 10/100/1000M Base-T
2 x 1000M SFP

2 x 10/100/1000M Base-T
2 x 1000M SFP

1 x 10/100/1000M Base-T
1 x 1000M SFP

2 x 10/100/1000M Base-T
2 x 1000M SFP

1 x 10/100/1000M Base-T
1 x 1000M SFP

Порти USB на MPU

1

1

1

Резервування

Резервування модулів MPU, модулів комутаційних матриць, блоків живлення та вентиляторних модулів

Ethernet

IEEE 802.1Q
Протокол виявлення каналів пристроїв DLDPПротокол виявлення мережевих пристроїв на канальному рівні LLDPНалаштування статичних MAC-адрес Обмеження запам'ятовування MAC-адресДзеркальне дублювання портів і трафікуАгрегація портів, ізоляція портів і дзеркальне дублювання2. дерева RSTP)/802.1s (множинний протокол покриваючого дерева MSTP) IEEE 802.3ad (динамічна агрегація каналів), статична агрегація портів та агрегація каналів на різних шасі

IPv4

Статична маршрутизація, RIP, OSPF, IS-IS та BGP4
VRRP та балансування навантаження VRRPECMPМаршрутизація на основі політикПолітики маршрутизаціїТунелювання GRE, IPv4 до IPv4

IPv6

Подвійний стек IPv4/IPv6
Статична маршрутизація IPv6, RIPng , OSPFv3, IS-ISv6 і BGP4+
VRRPv3 і балансування навантаження VRRPv3Виявлення сусідніх вузлів (ND) і PMTUDPingv6, Telnetv6, FTPv6, TFTPv6, DNS IPv6, тунелі IPv6 в IPv4, тунелі ISATAP, тунелі GRE та автоматичне тунелювання IPv6 для сумісності з IPv4ECMPМаршрутизація на основі політикПолітики маршрутизації

Багатоадресне розсилання

PIM-DM, PIM-SM, PIM-SSM, MSDP, MBGP та Any -RP
IGMP V1/V2/V3, відстеження та фільтрація IGMP V1/V2/V3PIM6-DM, PIM6-SM та PIM6-SSMMLD V1/V2, відстеження та фільтрація MLD V1/V2Політики багатоадресної розсилки та управління якістю обслуговування ( QoS ) для багатоадресної розсилки
Реплікація багатоадресної розсилки на комутаційних матрицях та сервісних картах

MPLS VPN

Функціонал P/PE відповідно до RFC2547bis
Три режими MPLS VPN для конфігурацій з різними автономними системами (AS): Опція 1, Опція 2 та Опція 3Ієрархія PE ( HoPE )
Вузли з кількома ролями VPLS

Списки контролю доступу (ACL)

Стандартні та розширені списки ACL
Списки ACL для входу/виходуСписки контролю доступу для віртуальних локальних мереж (VLAN)Глобальні списки контролю доступу

Управління якістю обслуговування ( QoS )

QoS на базі Diff-Serv
SP/SDWRRОбмеження вхідного трафікуОбмеження вихідного трафікуЗахист від перевантаженьМаркування та перемаркування пріоритетів
Зіставлення пріоритетів 802.1p, TOS, DSCP та EXPVOQ

SDN/OPENFLOW

Підтримка стандарту OPENFLOW 1.3
Підтримка кількох контролерів (режим рівних, режим із резервним) Підтримка кількох таблиць для потоків Підтримка групових таблиць Підтримка лічильників

Мережі VXLAN

Комутація рівня 2 для VXLAN
Маршрутизація рівня 3 для VXLANVTEP-пристрої для VXLANРозподілена площина керування IS-IS+ENDPРозподілена площина керування MP-BGP+EVPNЦентралізована площина керування OpenFlow+Netconf

Засоби забезпечення високої доступності

Незалежні модулі комутаційних матриць Резервування за схемою 1
+ 1 ключових компонентів , таких як модулі MPU та блоки живлення
часу на активному/резервному модулях MPUВстановлення виправлень без переривання роботиNSR/GR для OSPF/BGP/IS-IS/RSVP Агрегація портів та агрегація каналів на різних картахBFD для VRRP/BGP/IS-IS/OSPF/RSVP/статичної маршрутизації, з часом аварійного перемикання менше 50 мілісекунд IP FRR та TE FRR з часом аварійного перемикання менше 50 мілісекунд

Безпека

Ієрархічне управління користувачами та захист за паролем
SSHv2Контроль доступу на ім'я користувача до FTP за IP-адресамиБазові та розширені списки контролю доступу (ACL) для фільтрації пакетівЗахист від атак на протокол ARP, невідомих пакетів багатоадресного розсилання, широкомовних пакетів, невідомих одноадресних пакетів, пакет підмережі , пакетів з TTL, рівним 1 і пакетів інших протоколів
. відкритого тексту та MD5Захищене мережеве управління з використанням SNMPv3 та SSHv2Придушення широкомовних пакетівРезервування даних за схемою активний/резервний

Управління системою

Налаштування за допомогою командного рядка через консольний порт/модем AUX/ Telnet /SSH2.0
Завантаження/вивантаження файлів через FTP, TFTP, Xmodem та SFTP
SNMP V1/V2/V3RMON та групи 1, 2, 3 та 9Годинник NTPАналіз якості мережі (Network Quality Analyzer , NQA)
Аварійні сигнали при несправності та автоматичне відновленняСистемні журнали

Температура

Робоча температура: 0°C .. 40°C (32°F .. 104°F)
Температура зберігання: -40°C .. 70°C (-40°F .. 158°F)

Вологість

5% .. 95% (без конденсації)

Захист навколишнього середовища

WEEE та RoHS

Безпека

UL 60950-1
CAN/CSA-C22.2 No.60950-1IEC 60950-1EN 60950-1AS/NZS 60950-1FDA 21 CFR Підрозділ J
GB 4943.1

Електромагнітна сумісність

КЛАС A по FCC Частина 15 (CFR 47)
КЛАС A по ICES-003КЛАС A по VCCI-CISPR 32КЛАС A по CISPR 22КЛАС A по EN 55022КЛАС A по AS/NZS CISPR22КЛАС A по CISPR 22КЛАС 24
EN 55024
EN 61000-3-2EN 61000-3-3ETSI EN 300 386
