Модуль IPECS I300-RSGM

Модуль IPECS I300-RSGM інтерфейсу віддаленого доступу (RSGM) розширює зону послуг, що надаються системою iPECS, і забезпечує для віддалених абонентів прозорий доступ до сервісів та ресурсів системи через IP-мережі. Даний вид взаємодії реалізується Сервером додатків віддаленого доступу системи iPECS (iPECS Remote Services Application Server), який є частиною програмного забезпечення системи iPECS і використовує системні канали VoIP для зв'язку з віддаленими телефонами серій LIP і модулями RSGM.

    У модулі вбудовано:

• 1 FXOпорт (CO w CID) Тоновий / Пульсовай набір
• 1 FXSпорт (SLT w CID)
• Схема детектування CID (Type I: Bell 202 or V.23 FSK)
• Схема контролю шлейфу
• Схема детектування тональних сигналів (відбійники ліній)
• Порт RS232 для моніторингу та діагностики
• один порт WAN (RJ-45: порт 10/100 Ethernet) - функція автоматичного перемикання MDI / MDIX,
• один порт PC (RJ-45: порт 10/100 Ethernet),
• один порт для підключення LIP-телефону (RJ-45: порт 10/100 Ethernet) з підтримкою PoE,
• один порт BGM (фонової музики),
• один датчик контролю за станом контактів зовнішньої сигналізації / дверного дзвінка,
• два «сухих» контакту (тобто не підключених до джерел струму або напруги) ..

    Модуль RSGM містить інтерфейс 10/100 Base-T Ethernet і виконує функції обробки мовних пакетів. Оскільки Ethernet-порт для підключення до мережі WAN підтримує автоматичне перемикання MDI / MDIX, то для підключення до нього можна використовувати як прямий кабель, так і перехресний кабель.

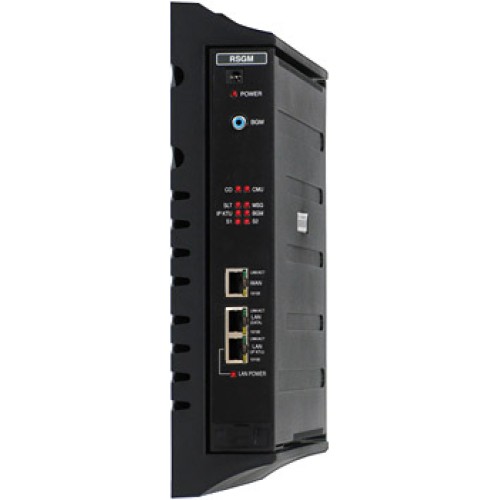

    На передній панелі модуля RSGM розташовані:

• світлодіодний індикатор стану електроживлення,
•  роз'єм типу RCA для зовнішнього джерела музики (BGM)
•  вісім світлодіодів контролю стану
•  роз'єм LAN типу RJ-45 (розетка) зі світлодіодними індикаторами Speed ​​(Швидкість) і Link / Activity (Канал / Активність) для з'єднання з мережею WAN,
•  роз'єм LAN типу RJ-45 (розетка) зі світлодіодними індикаторами Speed ​​(Швидкість) і Link / Activity (Канал / Активність) для з'єднання з комп'ютером,
•  роз'єм LAN типу RJ-45 (розетка) зі світлодіодними індикаторами Speed ​​(Швидкість) і Link / Activity (Канал / Активність) для IP з'єднання,
•  світлодіодний індикатор стану подачі електроживлення на IP-телефон.

На задній панелі модуля RSGM розташовані:

•  один роз'єм типу RJ-11 (розетка) для зовнішньої аналогової сполучної лінії,
•  один роз'єм типу RJ-11 (розетка) для аналогового однолинейного телефону (SLT),
•  один роз'єм типу RJ-11 (розетка) для входу зовнішньої сигналізації / дверного дзвінка і контакту # 2 реле,
•  один роз'єм типу RJ-11 (розетка) зовнішнього джерела музики BGM і контакту # 1 реле,
•  чотирьохпозиційний DIP-перемикач для вибору режимів,
•  однопозиційний DIP-перемикач вибору напруги живлення для IP-телефону,
•  роз'єм RS-232 типу DB-9,
•  роз'єм для підключення поставляється адаптера електроживлення (Тип G).
•  точка заземлення.
• RSGM має варіант установки в 19 "стійку за допомогою монтажного комплекту LIK-1URMB (займає 1 юніт).

Можлива настільна установка, за допомогою кріплення I300-DHLD або I300-DHE (при вже встановленому I300-DHLD).
Можлива настінна установка за допомогою кріплення I300-WHLD.

До комплекту входить програмний компонент для функціонування I300-RSGM
