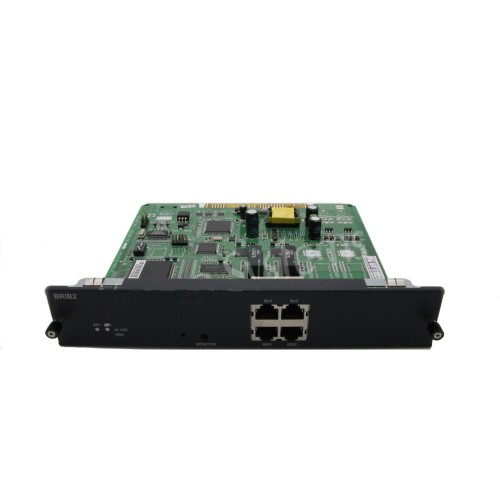

Плата IPECS MG-BRIB2

    Плата IPECS MG-BRIB2 є коммутируемая інтерфейсної плата S / T. Вона підтримує S-інтерфейс (функція карти ліній) або T-інтерфейс (об'єднавчий канал).
iPECS-MG можна розташувати в базовій точці Ia (T) або Ib (S) ETS, яка представляє собою підлеглий компонент TE без живлення або головний компонент NT з подачею живлення.
Плату IPECS MG-BRIB2 можна встановлювати в універсальне гніздо будь-якого KSU, крім гнізда MPB першого KSU.
    ЗАСТЕРЕЖЕННЯ:

• Для кожного інтерфейсу має бути встановлений правильний тип (T або S) з перемикачами S / T в залежності від потреб користувача. Приймаючі пари ліній (RX) та передавальні пари (TX) слід правильно підключити до пар TX і RX на NT1 або TE у відповідності з інтерфейсом кожної лінії.
• 2 лінії оснащені кінцевими резисторами.

    ПРИМІТКА:
iPECS -MG не підтримує гірляндного схему підключення кабелів тактового генератора. Пріоритетами та синхронізацією тактового генератора ISDN керує програмне забезпечення MPB (див. Код PGM 301).
    Пріоритет тактового генератора за замовчуванням для гнізд і KSU наступний (якщо адміністратор не вніс змін):

• Плата - PRIB> BRIB2 / BRIB4> Системний годинник;
• KSU - перший KSU> другий KSU> третій KSU;
• Гніздо - Гніздо 1> Гніздо 2> ...> Гніздо 18.
  До комплекту входить програмний продукт для функціонування MG-BRIB2.
