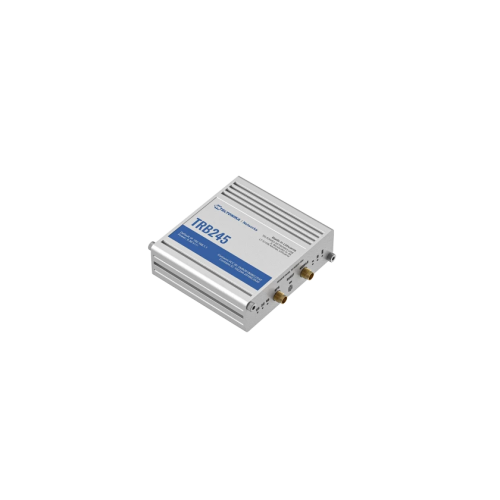

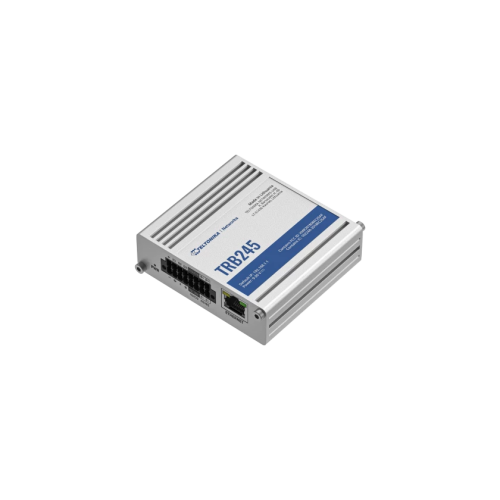

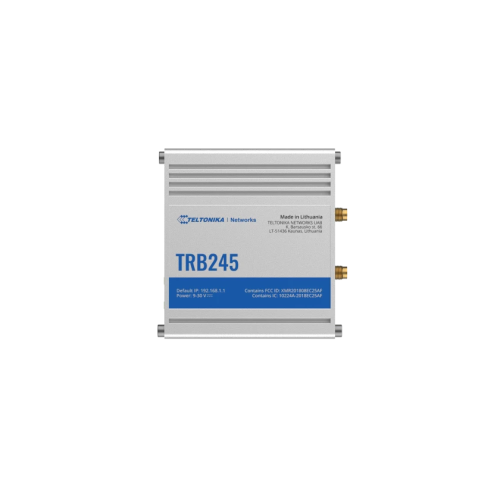

Teltonika TRB245

МОБІЛЬНИЙ ЗВ'ЯЗОК

Мобільний модуль

4G (LTE) – Cat 4 до 150 Мбіт/с, 3G – до 42 Мбіт/с, 2G – до 236.8 кбіт/с

Перемикання SIM карт

2 SIM-карти, сценарії з автоматичним перемиканням: слабкий сигнал, ліміт даних, ліміт SMS, у роумінгу, без мережі, в мережі відмовлено, збій підключення для передачі даних

Статус

Рівень сигналу, підключений діапазон, SINR, RSRP, RSRQ, надіслані/отримані байти

Режим «мосту»

Пряме з'єднання між мобільним Інтернет-провайдером та пристроєм у локальній мережі

SMS

Статус SMS, конфігурація SMS, відправка/читання SMS через HTTP POST/GET, EMAIL на SMS (планується), SMS на EMAIL (планується), SMS на HTTP (планується), SMS у відповідь на SMS (планується), заплановані SMS (планується) ), Автовідповідь на СМС (планується)

Чорний/білий список (планується)

Чорний/білий список операторів

Різні PDN (планується)

Можливість використання різних PDN для множинного доступу до мережі та послуг

Менеджмент частот

Відображення статусу діапазону, що використовується, блокування діапазону (планується)

APN

Авто APN

ETHERNET

LAN

1 порт LAN 10/100 Мбіт/с, відповідає стандартам IEEE 802.3, IEEE 802.3u, підтримує авто-MDI/MDIX

МЕРЕЖА

Маршрутизація

Статична маршрутизація, динамічна маршрутизація (BGP, OSPF v2, RIP v1/v2) (планується)

Мережеві протоколи

TCP, UDP, IPv4, IPv6, ICMP, NTP, DNS, HTTP, HTTPS, FTP, SMTP, SSL v3, TLS, ARP, PPP (планується), SSH, DHCP, Telnet, MQTT (планується), Wake On Lan (WOL ) (планується)

Підтримка наскрізної передачі VoIP (планується)

Помічники NAT протоколу H.323 та SIP-alg, що забезпечують правильну маршрутизацію пакетів VoIP

Моніторинг підключення

Ping Reboot, Periodic Reboot, LCP та ICMP для перевірки каналу

Брандмауер

Переадресація портів, правила трафіку, правила користувача

QoS/Smart Queue Management (SQM) (планується)

Організація черг з пріоритетом трафіку за джерелом/одержувачем, послугою, протоколом або портом, WMM, 802.11e

DDNS (планується)

Підтримується> 25 постачальників послуг, інші можна настроїти вручну

SSHFS (планується)

Можливість монтувати віддалену файлову систему за протоколом SSH

БЕЗПЕКА

Аутентифікація

Загальний ключ, цифрові сертифікати, сертифікати X.509

Брандмауер

Попередньо налаштовані правила брандмауера можуть бути включені через веб-інтерфейс, необмежена конфігурація брандмауера через командний рядок; DMZ; NAT; NAT-T

Запобігання атакам (планується)

Запобігання DDOS (захист SYN flood, запобігання атакам SSH, запобігання атакам HTTP / HTTPS), запобігання скануванню портів (SYN-FIN, SYN-RST, X-mas, прапори NULL, атаки сканування FIN)

VLAN (планується)

Розділ VLAN на основі тегів

Контроль мобільних квот

Користувальницькі ліміти даних для обох SIM-карток

WEB фільтр (планується)

Чорний список для блокування небажаних сайтів, Білий список для вказівки лише дозволених сайтів

Контроль доступу

Гнучке управління доступом TCP, UDP, ICMP пакетів, фільтр MAC-адрес

VPN

OpenVPN

Декілька клієнтів і сервер можуть працювати одночасно, 12 методів шифрування

Шифрування OpenVPN

DES-CBC, RC2-CBC, DES-EDE-CBC, DES-EDE3-CBC, DESX-CBC, BF-CBC, RC2-40-CBC, CAST5-CBC, RC2-64-CBC, AES-128-CBC, AES-192-CBC, AES-256-CBC

IPSec

IKEv1, IKEv2, з 5 методами шифрування (DES, 3DES, AES128, AES192, AES256)

PPTP, L2TP

Сервіси клієнт/сервер можуть працювати одночасно

DMVPN (планується)

Метод побудови масштабованих IPsec VPN

GRE (планується)

GRE тунель

РЕЖИМИ НАСЛІДНОГО ЗВ'ЯЗКУ

Режими

Console, OverIP, Modem (планується), Modbus RTU master, Modbus gateway, NTRIP client (планується)

MODBUS

MODBUS TCP SLAVE

ID фільтрація

Відповідь на один ідентифікатор у діапазоні [1; 255] або будь-який з них

Дозволити віддалений доступ

Дозволити доступ через WAN

Регістри користувача

Блок регістрів Modbus TCP, що налаштовується, який дозволяє читати/записувати файл усередині маршрутизатора і може використовуватися для розширення функціональності веденого пристрою Modbus TCP

MODBUS TCP MASTER

Підтримувані функції

01, 02, 03, 04, 05, 06, 15, 16

Формати даних, що підтримуються

8 біт: INT, UINT; 16 біт: INT, UINT (спочатку старший чи молодший біт); 32-бітне: з плаваючою комою, INT, UINT (ABCD (прямий порядок байтів), DCBA (прямий порядок байтів), CDAB, BADC)

MODBUS RTU MASTER

Швидкості передачі, що підтримуються

Від 300 до 3000000

Підтримувані функції

01, 02, 03, 04, 05, 06, 15, 16

Формати даних, що підтримуються

8 біт: INT, UINT; 16 біт: INT, UINT (спочатку старший чи молодший біт); 32-бітне: з плаваючою комою, INT, UINT (ABCD (прямий порядок байтів), DCBA (прямий порядок байтів), CDAB, BADC)

Кількість біт даних

7 або 8

Кількість стопових біт

1 чи 2

Біти парності

Ні, парний, непарний

Управління потоком

Ні, RTS/CTS (тільки для інтерфейсу RS232), Xon/Xoff

MQTT ШЛЮЗ

Шлюз

Дозволяє відправляти команди та отримувати дані від Modbus Master через брокера MQTT

ДАНІ MODBUS НА СЕРВЕР

Протоколи

HTTP (S), MQTT, Azure MQTT (планується)

МОНІТОРИНГ І УПРАВЛІННЯ

WEB UI

HTTP/HTTPS, статус, конфігурація, оновлення FW, інтерфейс командного рядка, усунення несправностей, журнал подій, системний журнал, журнал ядра

FOTA

Оновлення прошивки із сервера, автоматичне повідомлення

SSH

SSH (v1, v2)

SMS

Статус SMS, конфігурація SMS, відправка/читання SMS через HTTP POST/GET

Дзвінок (планується)

Перезавантаження, Статус, Увімкнення/вимкнення мобільних даних, Увімкнення/вимкнення виводу, відповідь/завершення з таймером

ТР-069 (планується)

OpenACS, EasyCwmp, ACSLite, tGem, LibreACS, GenieACS, FreeACS, LibCWMP, дружні технології, AVSystem

MQTT (планується)

MQTT Broker, видавець MQTT

SNMP (планується)

SNMP (v1, v2, v3), SNMP Trap

JSON-RPC

API керування через HTTP/HTTPS

Modbus

Статус/управління Modbus TCP

RMS

Системи віддаленого керування Teltonika (RMS)

ПЛАТФОРМИ IoT

Cloud of Things (планується)

Дозволяє відстежувати дані пристрою, мобільні дані, інформацію про мережу, доступність

ThingWorx (планується)

Дозволяє відстежувати тип WAN, ім'я оператора мобільного зв'язку WAN IP, потужність мобільного сигналу, тип мобільної мережі

Cumulocity (планується)

Дозволяє відстежувати: модель пристрою, версію та серійний номер, ідентифікатор мобільного осередку, ICCID, IMEI, тип підключення, оператора, потужність сигналу, тип WAN та IP-адресу.

Azure IoT Hub (планується)

Може відправляти IP-адресу пристрою, кількість відправлених/отриманих байтів/стан підключення 3G, стан мережного каналу, IMEI, ICCID, модель, виробник, серійний номер, версія, IMSI, стан SIM-картки, стан PIN-коду, сигнал GSM, WCDMA RSCP, WCDMA EC/IO, LTE RSRP, LTE SINR, LTE RSRQ, CELL ID, оператор, номер оператора, тип підключення, температура, кількість PIN-кодів для сервера Azure IoT Hub

СИСТЕМНІ ХАРАКТЕРИСТИКИ

ЦПУ

Qualcomm QCA9531, MIPS 24kc, 650 МГц

ОЗУ

64 МБ, DDR2

Флеш-пам'ять

16 МБ SPI Flash (користувачу доступно 4 МБ)

ПРОШИВКА / КОНФІГУРАЦІЯ

WEB UI

Оновіть FW із файлу, перевірте FW на сервері, профілі конфігурації, резервну копію конфігурації, точку відновлення

FOTA

Оновити прошивку/конфігурацію із сервера

RMS

Оновлення прошивки/конфігурації для кількох пристроїв

Зберегти налаштування

Оновити FW без втрати поточної конфігурації

НАЛАШТУВАННЯ ПРОГРАМНОГО ЗАБЕЗПЕЧЕННЯ

Операційна система

RutOS (ОС Linux на базі OpenWrt)

Підтримувані мови

Busybox shell, Lua, C, C++

Інструменти розробки

Пакет SDK з наданим середовищем складання

ВІДСТЕЖЕННЯ МІСЦЯ ПОЛОЖЕННЯ

GNSS

GPS, ГЛОНАСС, BeiDou, Galileo та QZSS

Координати (планується)

Координати GNSS через WebUI, SMS, TAVL, RMS

NMEA

NMEA 0183

NTRIP (планується)

Протокол NTRIP (Мережева передача RTCM через Інтернет-протокол)

Серверне програмне забезпечення (планується)

Підтримуване серверне ПЗ TAVL, RMS

Геолокація мобільної мережі

Розташування без використання GPS, отримати приблизне місце на основі мобільної вежі на RMS

Геозону (планується)

Настроювані геозони

ВХОДИ/ВИХОДИ

Введення/висновки, що настроюються.

3 настроюваних входу/виходу. Цифровий вхід 0–6 розпізнається як низький логічний рівень, 8–30 розпізнається як високий логічний рівень. Вихід із відкритим колектором, макс. Вихід 30 В, 300 мА

Аналоговий вхід

1 аналоговий вхід (0-30 В)

Події (планується)

SMS, Email

Контроль виходів

HTTP POST/GET, розклад

I/O juggler (планується)

Дозволяє встановити певні умови введення/виводу для ініціювання події

ПРОМИСЛОВІ ІНТЕРФЕЙСИ

RS232

Роз'єм клемної колодки: TX, RX, RTS, CTS

RS485

Роз'єм клемної колодки: D+, D-, R+, R- (2- або 4-провідний інтерфейс)

Швидкості передачі, що підтримуються

Від 300 до 3000000

Кількість біт даних

7 або 8

Кількість стопових біт

1 чи 2

парність

Ні, парний, непарний

Управління потоком

Ні, RTS/CTS (тільки для інтерфейсу RS232), Xon/Xoff

ЖИВЛЕННЯ

Роз'єм

2 контакти в 16-контактній промисловій клемній колодці

Вхідна напруга

9 - 30 В постійного струму, захист від зворотної полярності, захист від перенапруги +/- 1 кВ, макс. 50 мкс

Споживана потужність

У режимі очікування: <1,2 Вт, макс.: <5 Вт

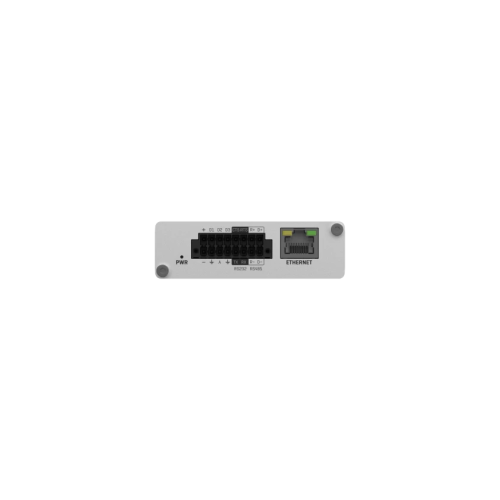

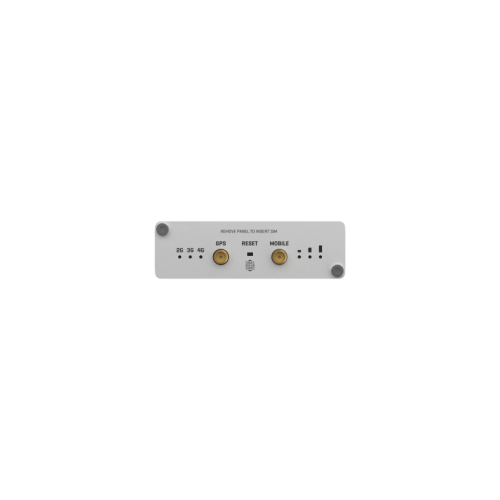

ФІЗИЧНІ ІНТЕРФЕЙСИ (ПОРТИ, СВЕТОДІОДИ, АНТЕНИ, КНОПКА, SIM)

Ethernet

1 порт RJ45, 10/100 Мбіт/с

Входи/виходи

3 входи/виходу, що настроюються, 1 аналоговий вхід у 16-контактній клемній колодці

Світлодіоди стану

3 світлодіоди стану підключення, 3 світлодіоди сили підключення, 1 світлодіодний індикатор живлення, 1 світлодіодний індикатор стану порту Ethernet

SIM

2 слоти для SIM-карт (Mini SIM - 2FF), 1,8 В/3 В, подвійний лоток для SIM-карти

Живлення

2 контакти в 16-контактній клемній колодці

Антени

1 роз'єм SMA для LTE, 1 роз'єм SMA для GNSS

RS232

4 контакти в 16-контактній клемній колодці (TX, RX, RTS, CTS)

RS485

4 контакти в 16-контактній клемній колодці (D+, D-, R+, R-)

Скидання

Перезавантаження, відновлення до значень за замовчуванням (планується), відновлення до заводських налаштувань за замовчуванням

ФІЗИЧНІ ХАРАКТЕРИСТИКИ

Матеріал корпуса

Алюмінієвий корпус з можливістю монтажу на DIN-рейку

Розміри

74 x 83 x 25 мм (Д x Ш x В)

Вага

165 г

Варіанти монтажу

DIN-рейка, настінний монтаж (необхідний додатковий комплект), розміщення на плоскій поверхні

РОБОЧЕ СЕРЕДОВИЩЕ

Робоча температура

Від -40 ℃ до 75 ℃

Вологість під час експлуатації

Від 10% до 90% без конденсації
