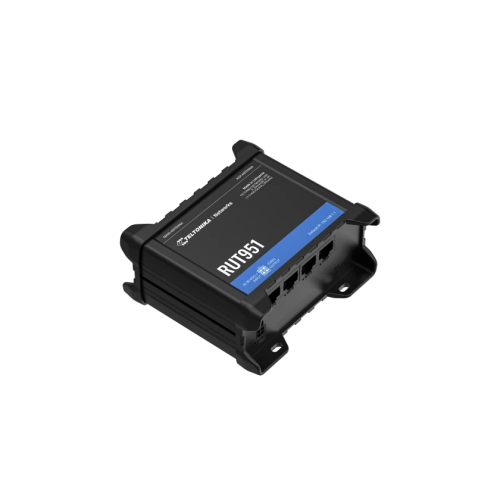

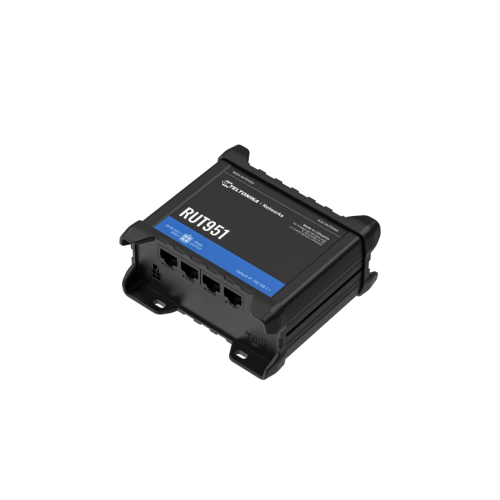

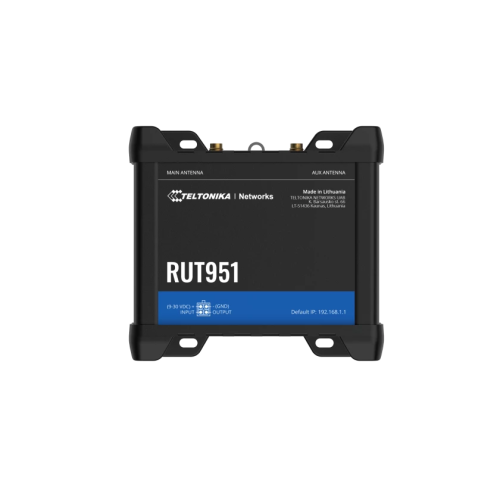

Teltonika RUT951

Мобільний модуль

4G (LTE) – Cat 4 до 150 Мбіт/с, 3G – до 42 Мбіт/с, 2G – до 236,8 Кбіт/с

Реліз 3GPP

Випуск 10/11 в залежності від версії обладнання

Перемикач SIM/мобільний модуль

2 SIM-карти, випадки автоматичного перемикання: слабкий сигнал, обмеження даних, обмеження SMS, роумінг, немає мережі, мережа заборонена, збій підключення для передачі даних, захист SIM-карти в режимі очікування

Статус

Рівень сигналу (RSSI), SINR, RSRP, RSRQ, EC/IO, RSCP, надіслані/отримані байти, підключений діапазон, IMSI, ICCID

СМС

Статус SMS, конфігурація SMS, відправка/читання SMS через HTTP POST/GET, EMAIL у SMS, SMS у EMAIL, SMS у HTTP, SMS у SMS, заплановане SMS, автовідповідь SMS, SMPP

USSD-запит

Підтримує надсилання та читання повідомлень неструктурованих додаткових службових даних.

Чорний/білий список (планується)

Чорний/білий список операторів

Декілька PDN

Можливість використовувати різні PDN для множинного доступу до мережі та послуг.

Менеджмент групи

Блокування браслета, відображення стану браслета, що використовується

APN

Автоматичний APN

Режим мосту

Пряме з'єднання між мобільним інтернет-провайдером і пристроєм в локальній мережі.

Passthrough

Маршрутизатор призначає свою IP-адресу мобільної глобальної мережі іншому пристрої в локальній мережі.

БЕЗПРОВІДНИЙ

Бездротовий режим

IEEE 802.11b/g/n, точка доступу (AP), станція (STA)

Безпека WiFi

WPA2-Enterprise - PEAP, WPA2-PSK, WEP, WPA-EAP, WPA-PSK; AES-CCMP, TKIP, режими автоматичного шифрування, поділ клієнтів

SSID/ESSID

Прихований режим SSID та контроль доступу на основі MAC-адреси

Користувачі WiFi

до 100 одночасних підключень

Бездротова точка доступу

Captive-портал (Hotspot), внутрішній/зовнішній сервер Radius, авторизація по SMS, внутрішня/зовнішня цільова сторінка, обгороджений сад, сценарії користувача, параметри URL-адрес, групи користувачів, обмеження для окремих користувачів або груп, керування користувачами, 9 налаштованих тем за замовчуванням

Функції бездротового з'єднання

Швидкий роумінг (802.11r), Релейд

Бездротовий MAC-фільтр

Білий список, чорний список

ETHERNET

WAN

1 порт WAN 10/100 Мбіт/с, відповідність стандартам IEEE 802.3, IEEE 802.3u, підтримка автоматичного MDI/MDIX

LAN

3 порти LAN, 10/100 Мбіт/с, відповідність стандартам IEEE 802.3, IEEE 802.3u, підтримка автоматичного MDI/MDIX

МЕРЕЖА

Маршрутизація

Статична маршрутизація, динамічна маршрутизація (BGP, OSPF v2, RIP v1/v2, EIGRP, NHRP), маршрутизація на основі політик

Мережеві протоколи

TCP, UDP, IPv4, IPv6, ICMP, NTP, DNS, HTTP, HTTPS, SFTP, FTP, SMTP, SSL/TLS, ARP, VRRP, PPP, PPPoE, UPNP, SSH, DHCP, Telnet, SMPP, SMNP, MQTT, Пробудження по локальній мережі (WOL)

Підтримка проходження VoIP

Помічники NAT протоколу H.323 та SIP-alg, що забезпечують правильну маршрутизацію пакетів VoIP.

Моніторинг підключення

Ping Reboot, Wget reboot, Periodic Reboot, LCP та ICMP для перевірки зв'язку

Брандмауер

Перенаправлення портів, правила руху, власні правила

DHCP

Статичний та динамічний розподіл IP-адрес, DHCP Relay

QoS / Smart Queue Management (SQM)

Пріоритет трафіку в черзі за джерелом/отримувачем, послугою, протоколом чи портом, WMM, 802.11e

DDNS

Підтримується >25 постачальників послуг, інших можна настроїти вручну

Резервне копіювання мережі

Варіанти Wi-Fi WAN, Mobile, VRRP, дротовий режим, кожен з яких можна використовувати як автоматичне аварійне перемикання.

Балансування навантаження

Балансуйте Інтернет-трафік через кілька підключень WAN

SSHFS

Можливість підключення віддаленої файлової системи через протокол SSH

БЕЗПЕКА

Аутентифікація

Попередній загальний ключ, цифрові сертифікати, сертифікати X.509, TACACS+, блокування радіусу, IP та спроб входу в систему

Брандмауер

Попередньо встановлені правила брандмауера можна включити через WebUI, необмежену конфігурацію брандмауера через CLI; DMZ; NAT; NAT-T

Запобігання нападам

Запобігання DDOS (захист від затоплення SYN, запобігання атакам SSH, запобігання атакам HTTP/HTTPS), запобігання скануванню портів (атаки сканування SYN-FIN, SYN-RST, X-mas, прапори NULL, FIN)

VLAN

Розділення VLAN на основі портів та тегів

Контроль мобільних квот

Спеціальні обмеження для обох SIM-карток

WEB фільтр

Чорний список для блокування небажаних веб-сайтів, білий список для вказівки лише дозволених сайтів

Управління доступом

Гнучке керування доступом пакетів TCP, UDP, ICMP, фільтр MAC-адрес

VPN

OpenVPN

Декілька клієнтів і сервер можуть працювати одночасно, 27 методів шифрування

Шифрування OpenVPN

DES-CBC 64, RC2-CBC 128, DES-EDE-CBC 128, DES-EDE3-CBC 192, DESX-CBC 192, BF-CBC 128, RC2-40-CBC 40, CAST5-CBC 128, RC2-6 CBC 64, AES-128-CBC 128, AES-128-CFB 128, AES-128-CFB1 128, AES-128-CFB8 128, AES-128-OFB 128, AES-128-GCM 128, AES- 192, AES-192-CFB1 192, AES-192-CFB8 192, AES-192-OFB 192, AES-192-CBC 192, AES-192-GCM 192, AES-256-GCM 256, AES-2 , AES-256-CFB1 256, AES-256-CFB8 256, AES-256-OFB 256, AES-256-CBC 256

IPsec

IKEv1, IKEv2, з 14 методами шифрування для IPsec 16 , AES256GCM16)

GRE

Тунель GRE, тунель GRE через підтримку IPsec

PPTP, L2TP

Примірники клієнта/сервера можуть працювати одночасно, підтримка L2TPv3, L2TP через IPsec.

Тунель

Проксі, призначений для додавання функціональності TLS шифрування до існуючих клієнтів і серверів без будь-яких змін в коді програми.

DMVPN

Метод побудови масштабованих IPsec VPN

SSTP

Підтримка екземплярів клієнта SSTP

ZeroTier

Підтримка VPN-клієнта ZeroTier

WireGuard

Підтримка клієнта та сервера WireGuard VPN

Tinc

Tinc пропонує шифрування, автентифікацію та стиск у своїх тунелях. Підтримка клієнтів та серверів.

MODBUS TCP SLAVE

Фільтрування ID

Відповідь на один ідентифікатор у діапазоні [1; 255] або будь-який

Дозволити віддалений доступ

Дозволити доступ через WAN

Реєстри користувача

Спеціальний реєстровий блок Modbus TCP, що дозволяє читати/записувати файл усередині маршрутизатора і може використовуватися для розширення функціональних можливостей підпорядкованого Modbus TCP

MODBUS TCP MASTER

Підтримувані функції

01, 02, 03, 04, 05, 06, 15, 16

Формати даних, що підтримуються

8-біт: INT, UINT; 16 біт: INT, UINT (спочатку старший чи молодший біт); 32-розрядні: з плаваючою комою, INT, UINT (ABCD (з прямим порядком байтів), DCBA (з прямим порядком байтів), CDAB, BADC)

ШЛЮЗ MQTT

Шлюз

Дозволяє відправляти команди та отримувати дані від MODBUS Master через брокер MQTT

DNP3

Підтримувані режими

TCP Master, DNP3 Outstation

ДАНІ НА СЕРВЕР

Протоколи

HTTP(S), MQTT, Azure MQTT, Kinesis

ПЛАТФОРМИ IoT

Clouds of things

Дозволяє контролювати дані пристрою, мобільні дані, відомості про мережу, доступність

ThingWorx

Дозволяє контролювати тип WAN, назву мобільного оператора WAN IP, потужність мобільного сигналу, тип мобільної мережі

Кучність

Дозволяє контролювати модель пристрою, версію та серійний номер, ідентифікатор мобільного стільникового зв'язку, ICCID, IMEI, тип з'єднання, оператора, силу сигналу, тип WAN та IP

Azure IoT Hub

Можна надсилати IP-адресу пристрою, кількість надісланих/отриманих байт, температуру, кількість PIN-кодів на сервер Azure IoT Hub, стан мобільного підключення, стан мережного з'єднання, IMEI, ICCID, модель, виробник, серійний номер, версію, IMSI, стан SIM -картки, стан PIN-коду, Сигнал GSM, WCDMA RSCP, WCDMA EC/IO, LTE RSRP, LTE SINR, LTE RSRQ, CELL ID, Оператор, Номер оператора, Тип з'єднання

МОНІТОРИНГ І УПРАВЛІННЯ

WEB UI

HTTP/HTTPS, стан, конфігурація, оновлення вбудованого ПЗ, інтерфейс командного рядка, усунення несправностей, журнал подій, системний журнал, журнал ядра

FOTA

Оновлення прошивки з сервера, автоматичне оповіщення

SSH

SSH (v1, v2)

SMS

Статус SMS, налаштування SMS, надсилання/читання SMS через HTTP POST/GET

CALL

Перезавантаження, Статус, Увімкнення/вимкнення мобільних даних, Увімкнення/вимкнення виводу, Відповідь/завершення дзвінка за таймером, Увімкнення/вимкнення Wi-Fi

TR-069

OpenACS, EasyCwmp, ACSLite, tGem, LibreACS, GenieACS, FreeACS, LibCWMP, Friendly tech, AVSystem

MQTT

Брокер MQTT, видавець MQTT

SNMP

SNMP (v1, v2, v3), перехоплення SNMP

JSON-RPC

API керування через HTTP/HTTPS

MODBUS

Статус/контроль MODBUS TCP

RMS

Система віддаленого керування Teltonika (RMS)

ХАРАКТЕРИСТИКИ СИСТЕМИ

CPU

Медіатек, 580 МГц, MIPS 24KEc

RAM

128 МБ, DDR2

FLASH storage

16 МБ, флеш-пам'ять SPI

ПРОШИВКА / КОНФІГУРАЦІЯ

WEB UI

Оновлення прошивки з файлу, перевірка прошивки на сервері, профілі конфігурації, резервне копіювання конфігурації

FOTA

Оновіть програмне забезпечення/конфігурацію з сервера

RMS

Оновіть програмне забезпечення/конфігурацію для кількох пристроїв одночасно

Зберегти налаштування

Оновіть FW без втрати поточної конфігурації

НАЛАШТУВАННЯ ПРОШИВКИ

Операційна система

RutOS (ОС Linux на основі OpenWrt)

Підтримувані мови

Оболонка Busybox, Lua, C, C++

Засоби розробки

Надається пакет SDK із середовищем збирання

ВВЕДЕННЯ-ВИСНОВОК

Вступ

1 цифровий вхід, 0–6 визначається як низький логічний рівень, 8–30 визначається як високий логічний рівень

Вихід

1 цифровий вихід, вихід із відкритим колектором, макс. вихід 30 В, 300 мА

Події

SMS, електронна пошта, RMS

I/O juggler

Дозволяє встановити певні умови введення/виводу для ініціювання події

ПОТУЖНІСТЬ

Роз'єм

4-контактна промислова розетка постійного струму

Діапазон вхідної напруги

9–30 В постійного струму, захист від зворотної полярності; захист від перенапруги >31 В постійного струму, 10 мкс макс.

PoE (пасивний)

Пасивне PoE по запасним парам. Можливість подачі живлення через порт LAN1, несумісний зі стандартами IEEE802.3af, 802.3at та 802.3bt, режим B, 9–30 В постійного струму.

Споживання енергії

< 2 Вт у режимі очікування, < 7 Вт макс.

ФІЗИЧНІ ІНТЕРФЕЙСИ (ПОРТИ, світлодіоди, антени, кнопки, SIM)

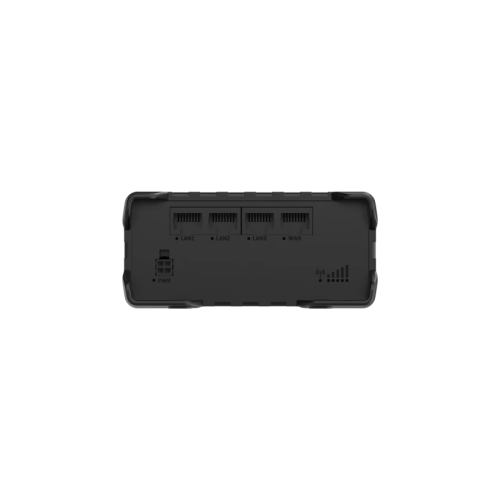

Ethernet

4 порти RJ45, 10/100 Мбіт/с

Ввід вивід

1 цифровий вхід, 1 цифровий вихід на 4-контактному роз'ємі живлення

Світлодіоди стану

1 статус двоколірного з'єднання, 5 індикаторів потужності мобільного з'єднання, 4 статуси ETH, 1 індикатор живлення

SIM

2 слоти для SIM-карток (Mini SIM - 2FF), 1,8 В/3 В, зовнішні тримачі SIM-карток, eSIM (опція)

Потужність

1 x 4-контактний роз'єм постійного струму

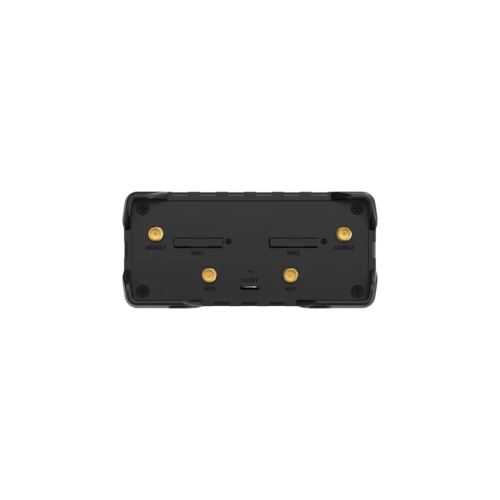

Антени

2 x SMA для LTE, 2 x RP-SMA для антенних роз'ємів Wi-Fi

Скинути

Перезавантаження/скидання налаштувань користувача за замовчуванням/кнопка скидання налаштувань до заводських налаштувань

ФІЗИЧНІ ХАРАКТЕРИСТИКИ

Матеріал корпуса

Алюмінієвий корпус, пластикова панель.

Розміри (Ш x В x Г)

110 х 50 х 100 мм

Вага

287 г

Варіанти кріплення

DIN-рейка (можливий монтаж із двох сторін), розміщення на плоскій поверхні

ЕКСПЛУАТАЦІЙНЕ СЕРЕДОВИЩЕ

Робоча температура

-40 C до 75 C

Робоча вологість

Від 10% до 90% без конденсації

Ступінь захисту від проникнення

IP30

НОРМАТИВНІ ТА ТИПОВІ СХОДИ

Регуляторний

CE/RED, UKCA, CB

ЕМС-ВИПРОМІНЮВАННЯ та ІМУНІТЕТ

Standards

EN 301 489-1 V2.2.3, EN 301 489-17 V3.2.4, остаточний проект EN 301 489-52 V1.2.0, EN 55032:2015+A1:2020, EN 55035:2016+0 3-3:2013+A1:2019, EN IEC 61000-3-2:2019

ESD

EN 61000-4-2:2009

RS

EN 61000-4-3:2020

EFT

EN 61000-4-4:2012

Стійкість до стрибків напруги (лінія змінного струму)

EN 61000-4-5:2014+A1:2017

CS

EN 61000-4-6:2014

DIP

EN IEC 61000-4-11:2020

RF

Стандарти

EN 300 328 V2.2.2, EN 301 908-1 V13.1.1, EN 301 908-2 V13.1.1, EN 301 908-13 V13.1.1

БЕЗПЕКА

Стандарти

EN IEC 62311:2020 IEC 62368-1:2018 EN IEC 62368-1:2020+A11:2020
