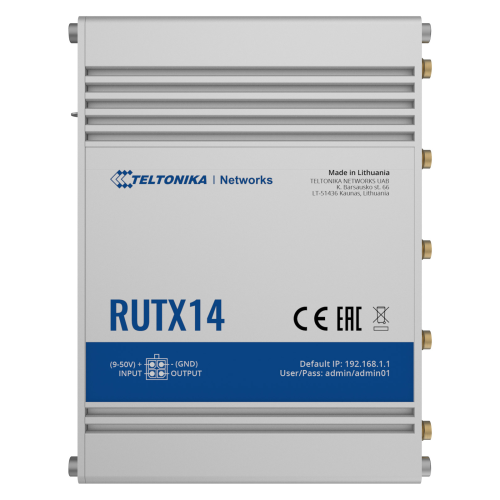

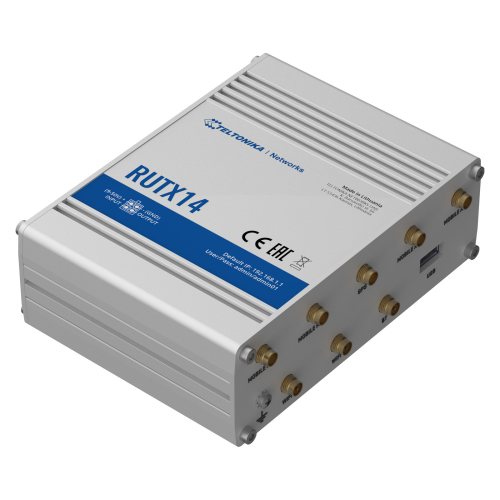

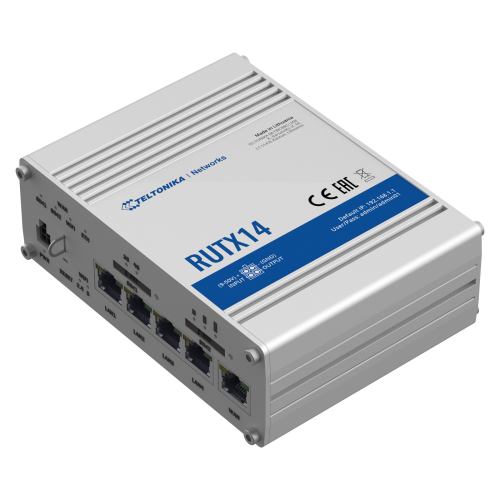

Teltonika RUTx14

Мобільний модуль

4G (LTE) – Cat 12 до 600 Мбіт/с, 3G – до 42 Мбіт/с

Перемикач SIM/мобільний модуль

2 SIM-карти, випадки автоматичного перемикання: слабкий сигнал, обмеження даних, обмеження SMS, роумінг, відсутність мережі, заборона мережі, збій підключення до даних

Статус

Потужність сигналу, SINR, RSRP, RSRQ, надіслані/отримані байти, смуга підключення, агрегація несучих, IMSI, ICCID,

СМС

Статус SMS, налаштування SMS, надсилання/читання SMS через HTTP POST/GET, електронна пошта на SMS, SMS на електронну пошту, SMS на HTTP, SMS на SMS, автоматичне відтворення SMS

Чорний/білий список (планується)

Чорний/білий список операторів

Кілька PDN

Можливість використання різних PDN для кількох мережевих доступу та послуг

Менеджмент групи

Блокування діапазону, відображення стану використаного діапазону

APN

Автоматичний APN

Режим мосту

Пряме з'єднання (міст) між мобільним провайдером і пристроєм у локальній мережі

БЕЗДРОТОВИЙ

Бездротовий режим

802.11b/g/n/ac Wave 2 (WiFi 5) зі швидкістю передачі даних до 867 Мбіт/с (дводіапазонний, MU-MIMO), швидкий перехід 802.11r, точка доступу (AP), станція (STA)

Безпека WiFi

WPA3-EAP, WPA3-SAE, WPA2-Enterprise-PEAP, WPA2-PSK, WEP; Режими AES-CCMP, TKIP, Auto Cipher, поділ клієнтів

ESSID

Прихований режим ESSID

Користувачі WiFi

до 150 одночасних підключень

Бездротова точка доступу

Приєднаний портал (Hotspot), внутрішній/зовнішній сервер Radius, вбудована настроювана цільова сторінка

ETHERNET

WAN

1 порт WAN (можна налаштувати як LAN) 10/100/1000 Мбіт/с, сумісність зі стандартами IEEE 802.3, IEEE 802.3u, 802.3az, підтримує автоматичне кросовер MDI/MDIX

LAN

4 порти LAN, 10/100/1000 Мбіт/с, сумісність зі стандартами IEEE 802.3, IEEE 802.3u, 802.3az, підтримка автоматичного MDI/MDIX

BLUETOOTH

Bluetooth 4.0

Bluetooth з низьким енергоспоживанням (LE) для зв'язку на короткій відстані

МЕРЕЖА

Маршрутизація

Статична маршрутизація, динамічна маршрутизація (BGP, OSPF v2, RIP v1/v2, EIGRP, NHRP)

Мережеві протоколи

TCP, UDP, IPv4, IPv6, ICMP, NTP, DNS, HTTP, HTTPS, FTP, SMTP, SSL v3, TLS, ARP, VRRP, PPP, PPPoE, UPNP, SSH, DHCP, клієнт Telnet, SNMP, MQTT, Wake on LAN (WOL), DLNA

Підтримка проходження VoIP

Помічники NAT протоколу H.323 і SIP-alg, що забезпечують правильну маршрутизацію VoIP-пакетів

Моніторинг підключення

Ping Reboot, Wget reboot, Periodic Reboot, LCP та ICMP для перевірки зв’язку

Брандмауер

Перенаправлення портів, правила руху, власні правила

DHCP

Статичний і динамічний розподіл IP-адрес, DHCP Relay, Relayd

QoS / Smart Queue Management (SQM)

Пріоритет трафіку в черзі за джерелом/одержувачем, послугою, протоколом або портом, WMM, 802.11e

DDNS

Підтримується >25 постачальників послуг, інших можна налаштувати вручну

Резервне копіювання мережі

Варіанти VRRP, Mobile, Wired і WiFi WAN, кожен з яких можна використовувати як автоматичне перемикання після відмови

Балансування навантаження

Балансуйте Інтернет-трафік через кілька підключень WAN

SSHFS

Можливість підключення віддаленої файлової системи через протокол SSH

БЕЗПЕКА

Аутентифікація

Спільний ключ, цифрові сертифікати, сертифікати X.509

Брандмауер

Попередньо налаштовані правила брандмауера можна ввімкнути через WebUI, необмежену конфігурацію брандмауера через CLI; DMZ; NAT; NAT-T

Запобігання нападам

Запобігання DDOS (захист від затоплення SYN, запобігання атакам SSH, запобігання атакам HTTP/HTTPS), запобігання скануванню портів (атаки сканування SYN-FIN, SYN-RST, X-mas, прапори NULL, FIN)

VLAN

Поділ VLAN на основі портів і тегів

Контроль мобільних квот

Спеціальні обмеження даних для обох SIM-карт

WEB фільтр

Чорний список для блокування небажаних веб-сайтів, білий список для вказування лише дозволених сайтів

Управління доступом

Гнучке керування доступом пакетів TCP, UDP, ICMP, фільтр MAC-адрес

VPN

OpenVPN

Кілька клієнтів і сервер можуть працювати одночасно, 12 методів шифрування

Шифрування OpenVPN

DES-CBC, RC2-CBC, DES-EDE-CBC, DES-EDE3-CBC, DESX-CBC, BF-CBC, RC2-40-CBC, CAST5-CBC, RC2-64-CBC, AES-128-CBC, AES-192-CBC, AES-256-CBC

IPsec

IKEv1, IKEv2 з 5 методами шифрування для IPsec (DES, 3DES, AES128, AES192, AES256)

GRE

Тунель GRE

PPTP, L2TP

Екземпляри клієнт/сервер можуть працювати одночасно, підтримка L2TPv3

Тунель

Проксі-сервер, призначений для додавання функцій шифрування TLS до існуючих клієнтів і серверів без будь-яких змін у коді програми

DMVPN

Метод побудови масштабованих IPsec VPN

SSTP

Підтримка примірників клієнта SSTP

ZeroTier

Підтримка VPN-клієнта ZeroTier

WireGuard

Підтримка клієнта та сервера WireGuard VPN

MODBUS TCP SLAVE

Фільтрація ID

Відповідь на один ідентифікатор у діапазоні [1;255] або будь-який

Дозволити віддалений доступ

Дозволити доступ через WAN

Користувальницькі реєстри

Спеціальний реєстровий блок Modbus TCP, який дозволяє читати/записувати файл усередині маршрутизатора та може використовуватися для розширення функціональних можливостей підпорядкованого Modbus TCP

MODBUS TCP MASTER

Підтримувані функції

01, 02, 03, 04, 05, 06, 15, 16

Підтримувані формати даних

8 біт: INT, UINT; 16 біт: INT, UINT (MSB або LSB спочатку); 32 біти: float, INT, UINT (ABCD (великий байт), DCBA (little-endian), CDAB, BADC), HEX, ASCII

ШЛЮЗ MQTT

Шлюз

Дозволяє надсилати команди та отримувати дані від MODBUS Master через брокер MQTT

DNP3

Підтримувані режими

TCP Master, DNP3 Outstation

ДАНІ НА СЕРВЕР

Протоколи

HTTP(S), MQTT, Azure MQTT, Kinesis

ПЛАТФОРМИ IoT

Clouds of things

Дозволяє контролювати: дані пристрою, мобільні дані, інформацію про мережу, доступність

ThingWorx

Дозволяє контролювати: тип WAN, назву мобільного оператора WAN IP, потужність мобільного сигналу, тип мобільної мережі

Купчастість

Дозволяє контролювати: модель пристрою, версію та серійний номер, ідентифікатор мобільного стільникового зв’язку, ICCID, IMEI, тип з’єднання, оператора, силу сигналу, тип WAN та IP

Azure IoT Hub

Може надсилати IP пристрою, кількість байтів, надісланих/отриманих/ стан з’єднання 3G, стан мережевого з’єднання, IMEI, ICCID, модель, виробник, серійний номер, версія, IMSI, стан SIM-карти, стан PIN-коду, сигнал GSM, WCDMA RSCP, WCDMA EC/IO , LTE RSRP, LTE SINR, LTE RSRQ, CELL ID, оператор, номер оператора, тип підключення, температура, кількість PIN-кодів до сервера Azure IoT Hub

МОНІТОРИНГ ТА УПРАВЛІННЯ

WEB UI

HTTP/HTTPS, статус, конфігурація, оновлення програмного забезпечення, CLI, усунення несправностей, журнал подій, системний журнал, журнал ядра

FOTA

Оновлення прошивки з сервера, автоматичне сповіщення

SSH

SSH (v1, v2)

SMS

Статус SMS, налаштування SMS, надсилання/читання SMS через HTTP POST/GET

CALL

Перезавантаження, статус, увімкнення/вимкнення мобільних даних, увімкнення/вимкнення виведення

TR-069

OpenACS, EasyCwmp, ACSLite, tGem, LibreACS, GenieACS, FreeACS, LibCWMP, Friendly tech, AVSystem

MQTT

Брокер MQTT, видавець MQTT

SNMP

SNMP (v1, v2, v3), перехоплення SNMP

JSON-RPC

API керування через HTTP/HTTPS

MODBUS

Статус/контроль MODBUS TCP

RMS

Система віддаленого керування Teltonika (RMS)

ХАРАКТЕРИСТИКИ СИСТЕМИ

CPU

Чотирьохядерний ARM Cortex A7, 717 МГц

RAM

256 МБ, DDR3

FLASH storage

256 МБ, SPI Flash

ПРОШИВКА / КОНФІГУРАЦІЯ

WEB UI

Оновіть програмне забезпечення з файлу, перевірте програмне забезпечення на сервері, профілі конфігурації, резервне копіювання конфігурації

FOTA

Оновіть ПЗ/конфігурацію з сервера

RMS

Оновіть ПЗ/конфігурацію для кількох пристроїв одночасно

Зберегти налаштування

Оновіть FW без втрати поточної конфігурації

НАЛАШТУВАННЯ ПРОШИВКИ

Операційна система

RutOS (ОС Linux на основі OpenWrt)

Підтримувані мови

Оболонка Busybox, Lua, C, C++

Засоби розробки

Надається пакет SDK із середовищем збірки

ВІДСТЕЖЕННЯ МІСЦЯ

GNSS

GPS, ГЛОНАСС, BeiDou, Galileo та QZSS

Координати

Координати GNSS через WebUI, SMS, TAVL, RMS

NMEA

NMEA 0183

Серверне програмне забезпечення

Підтримуване серверне програмне забезпечення: TAVL, RMS

Геозонування

Настроювані кілька зон геозон

USB

Швидкість передачі даних

USB 2.0

Додатки

Спільне використання Samba, USB-послідовний

Зовнішні пристрої

Можливість підключення зовнішнього HDD, флешки, додаткового модему, принтера

Формати зберігання

FAT, FAT32, exFAT, NTFS (лише читання), ext2, ext3, ext4

ВВЕДЕННЯ-ВИВЕДЕННЯ

Введення

1 x цифровий вхід, 0–6 В визначається як логічний низький рівень, 8–30 В визначається як логічний високий рівень

Вихід

1 x цифровий вихід, вихід з відкритим колектором, максимальний вихід 30 В, 300 мА

Події

SMS, електронна пошта, RMS

I/O juggler

Дозволяє встановити певні умови введення/виведення для ініціювання події

ПОТУЖНІСТЬ

Роз'єм

4-контактна промислова розетка постійного струму

Діапазон вхідної напруги

9–50 В постійного струму, захист від зворотної полярності, захист від стрибків напруги/перехідних процесів

PoE (пасивний)

Пасивний PoE. Можливість живлення через порт LAN1, несумісний зі стандартами IEEE802.3af, 802.3at і 802.3bt

Споживання енергії

У режимі очікування: <4 Вт, Макс.: <22 Вт

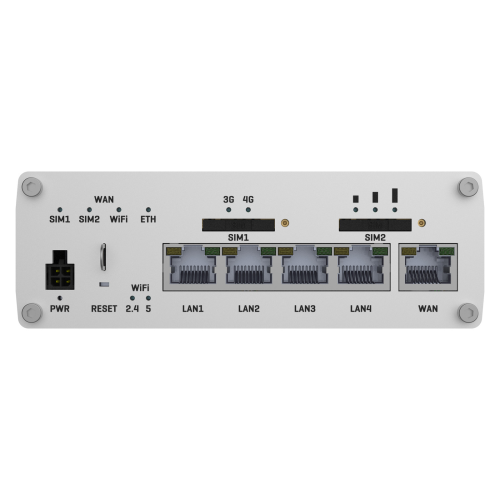

ФІЗИЧНІ ІНТЕРФЕЙСИ (ПОРТИ, світлодіоди, антени, кнопки, SIM)

Ethernet

5 портів RJ45, 10/100/1000 Мбіт/с

введення/виведення

1 x цифровий вхід, 1 x цифровий вихід на 4-контактному роз’ємі живлення

Світлодіоди стану

2 світлодіоди стану з’єднання, 3 світлодіоди міцності з’єднання, 10 світлодіодів стану порту Ethernet, 4 світлодіоди стану WAN, 1 світлодіод живлення, 2 світлодіоди 2,4G і 5G WiFi

SIM

2 слоти для SIM (Mini SIM - 2FF), 1,8 В/3 В, зовнішні тримачі SIM

потужність

1 x 4-контактний роз'єм постійного струму

антени

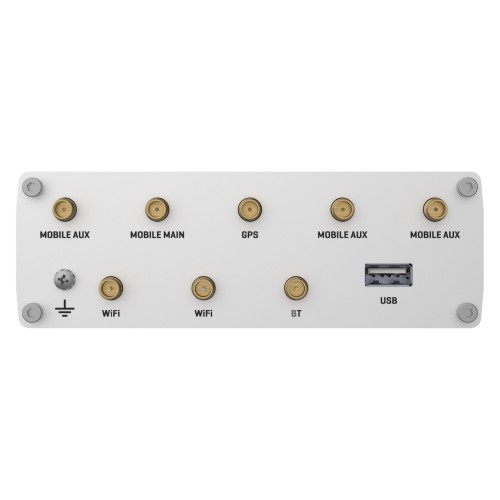

4 x SMA для LTE, 2 x RP-SMA для WiFi, 1 x RP-SMA для Bluetooth, 1 x SMA для GNNS

USB

1 порт USB A для зовнішніх пристроїв

Скинути

Кнопка перезавантаження/скидання налаштувань користувача за замовчуванням/скидання до заводських налаштувань

Інший

1 гвинт заземлення

ФІЗИЧНІ ХАРАКТЕРИСТИКИ

Матеріал корпусу

Повністю алюмінієвий корпус

Розміри (Ш x В x Г)

132 x 44 x 95 мм

вага

515 г

Варіанти кріплення

DIN-рейка (можна монтувати з двох сторін), розміщення на рівній поверхні

ЕКСПЛУАТАЦІЙНЕ СЕРЕДОВИЩЕ

Робоча температура

-40 C до 75 C

Робоча вологість

Від 10 % до 90 % без конденсації
