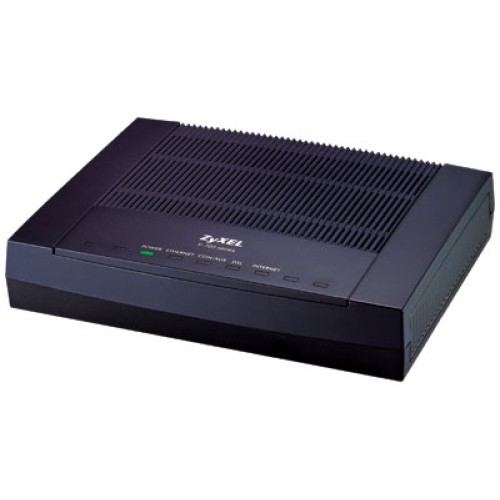

ZyXEL P-791R v2

ZyXEL P-791R v2 - маршрутизатор SHDSL.bis з підтримкою лінійної швидкості до 13 Мбіт/с по одній мідній парі

P-791R v2 - це маршрутизатор G.SHDSL .bis, що забезпечує надійну швидкісну зв'язок між локальними мережами або доступ в Інтернет по одній мідній парі. Крім високої перешкодозахищеності, стандарт G.SHDSL.bis підтримує однаково високу швидкість передачі і прийому на відносно великих відстанях, що позитивно відрізняє його від технологій ADSL і VDSL. Спочатку стандартом ITU для технології SHDSL.bis передбачена максимальна симетрична швидкість зв'язку по одній мідній парі до 5,69 Мбіт/с. Дотримуючись вимог часу, компанія ZyXEL випустила нову прошивку для P-791R v2, яка дозволяє в режимі "точка-точка" отримати швидкість зв'язку до 13,64 Мбіт/с. Застосування більш високих швидкостей стало можливим завдяки реалізації вбудованого кодування TC-PAM64/128 (Trellis Coded Pulse Amplitude Modulation - Імпульсна амплітудно-фазова модуляція з трелліс-кодуванням).

В залежності від налаштувань, P-791R v2 можна використовувати як для IP-маршрутизації, так і для установки мостового з'єднання між віддаленими майданчиками. З метою організації віртуальних локальних мереж і розмежування доступу абонентів, P-791R v2 дозволяє в режимі моста прозорим чином передавати по SHDSL-каналу трафік 802.1q.

Основним застосуванням P-791R v2 є створення простих і високошвидкісних двоточкових з'єднань по одній мідній парі між двома територіально рознесеними мережами. Крім цього, P-791R v2 може використовуватися як абонентський модем SHDSL.bis для підключення до 2-портовому маршрутизатора P-793H, коли P-793H в 2-дротовому режимі забезпечує підключення до центрального офісу відразу двох віддалених філій компанії (режим 2wire-2line ).

Інтернет-провайдерам модем SHDSL.bis ідеально підходить для підключення корпоративних клієнтів і невеликих офісних комплексів на симетричних швидкостях понад 2 Мбіт/с. У цьому випадку в якості серверного обладнання рекомендується використовувати DSL-комутатори ZyXEL з модулями SHDSL.bis.

До особливостей P-791R v2 можна віднести резервування виділеної лінії за допомогою комутованого з'єднання або за допомогою функції автоматичного перенаправлення трафіку на запасний шлюз (маршрутизатор) в локальній мережі.

Основні переваги :

• Завдяки новій версії прошивки з підтримкою кодування TC-PAM64/128, маршрутизатори P-791R v2 в режимі "точка-точка" в чотири рази перевищують максимальну швидкість зв'язку SHDSL-модемів першого покоління і в два рази - звичайних модемів SHDSL.bis.
• Можливість вибору режимів міст/маршрутизатор.
• Висока швидкість зворотного каналу зв'язку забезпечує зручну роботу з великим об'ємом даних, наприклад, відправка електронної пошти з вкладеними файлами або розміщення відео- та фотоматеріалів в Інтернеті .
• Підтримка протоколів RFC1483, PPPoE, PPPoA і Ether ENCAP дозволяє провайдеру Інтернету ефективно управляти адресним простором, параметрами з'єднання, здійснювати надійну авторизацію та тарифікацію користувачів.
• дозволяє прозорим чином передавати по високошвидкісного каналу трафік 802.1q для організації віртуальних локальних мереж і розмежування доступу абонентів.
• Можливість організації резервного комутованого підключення до Інтернету або корпоративної мережі через вбудований порт RS-232 і зовнішній модем. Функція перенаправлення трафіку на запасний шлюз в локальній мережі також дозволить організувати автоматичне резервування зв'язку з глобальною мережею.
• Засоби фільтрації трафіку забезпечують захист локальної мережі від несанкціонованого доступу.

Рекомендується до застосування :

• У корпоративних мережах для об'єднання офісів по одній мідній парі на швидкостях до 13 Мбіт/с, а також у випадках, коли потрібно високошвидкісне симетричне підключення до Інтернету.
• При необхідності забезпечити роботу додатків з "симетричним" трафіком, в тому числі критичних до затримок в каналі і втрат пакетів: IP-телефонія, відеоконференцзв'язок , дистанційне навчання і т.д.
• Для особливо важливих додатків, коли поряд з виділеним каналом потрібно організувати резервне з'єднання.
• як абонентського модему SHDSL.bis до 2-портовому маршрутизатора P -793H для підключення до центрального офісу відразу двох віддалених філій кому пании в режимі «точка - дві точки».

Технічні характеристики :

Апаратна база :

• Настольное виконання
• 1 порт G.SHDSL.bis
• Підключення лінії: одна пара (два дроти)
• Підтримувані лінійні швидкості: від 192 до 5696 Кбіт/с при кодуванні TC-PAM32 і до 13640 Кбіт/с при кодуванні TC-PAM128
• Імпеданс: 135 Ом
• Інтерфейсний роз'єм: RJ- 11
• Вбудована система захисту від сплесків напруги за стандартом K.21
• 1 порт Fast Ethernet (10/100 Мбіт/с) для підключення до локальної мережі з автоматичним визначенням типу кабелю «крос -прямий »
• 5 світлодіодних індикаторів: POWER, ETHERNET, CON/AUX, DSL, INTERNET
• Дворежимний порт« Console/Aux »для локального управління або резервування SHDSL-підключення по комутованій лінії
• Кнопка «Reset» для повернення до заводських налаштувань

Підтримка стандартів G.SHDSL :

• ITU-T 991.2 G.SHDSL і G.SHDSL.bis
• Імпульсна амплітудно-фазова модуляція з трелліс-кодуванням TC-PAM16/32/64/128
• Автоматичне узгодження швидкості з'єднання або ручна установка
• Вибір режиму Клієнт/Сервер

Підтримка ATM :

• ATM Forum UNI 3.1/4.0 PVC
• Максимальна кількість PVC 8
• Мультиплексування LLC і VC
• RFC 1483/2684 (Multiple Protocol over AAL5)
• RFC 2364 (PPP over AAL5)
• RFC 2516 ( PPP over Ethernet)
• MAC Encapsulated Routing Link Protocol (ENET ENCAP)
• ITU-T 1.610 OAM F4/F5
• ATM QoS CBR, UBR, VBR

Безпека :

• Підтримка аутентифікації (PAP, CHAP) з PPP (RFC 1334, RFC 1994), Microsoft CHAP
• Універсальна фільтрація пакетів (НЕ IP-трафік)
• фільтрація пакетів протоколу IP
• Налаштування віддаленого управління ( FTP, Telnet, WWW, SNMP)

Мережеві протоколи :

• Маршрутизація протоколу IP: TCP, UDP, ICMP, ARP
• Статичні маршрути, RIP v1 і RIP v2
• Міст стандарту IEEE 802.1d
• Трансляція мережевих адрес і портів NAT
• Підтримка роботи мультимедійних додатків через NAT
• DHCP сервер/ретранслятор/клієнт
• Static DHCP
• Dynamic DNS (DDNS)
• Підтримка декількох IP-адрес на LAN-інтерфейсі
• Universal Plug and Play (UPnP)
• IP Multicast IGMP v1/v2
• DNS proxy
• IGMP Proxy.

Адміністрування :

• Управління через WEB-інтерфейс
• Управління через Telnet (система меню, командний рядок)
• Системна консоль (система меню, командний рядок)
• Дві категорії прав доступу до управління (адміністратор і користувач)
• Резервування і відновлення робочої конфігурації
• FTP/TFTP для заміни керуючої мікропрограми та конфігураційного файлу
• Адміністрування по SNMP
• Встав роїння можливості діагностики лінії.

Можливості автоматичного резервування лінії SHDSL:

• За комутованій лінії через порт RS-232
• Перенаправлення трафіку на запасний шлюз в локальній мережі.

Параметри надійності :

• Середній час напрацювання на відмову: 568974 годин
• Розрахунковий метод: Telcordia Technologies Special Report SR-332, ISSUE 1
• гарантійне обслуговування 3 роки. При реєстрації обладнання на нашому веб-сервері гарантійний термін збільшується на 1 рік.

Інші характеристики :

• Зовнішній блок живлення для мережі змінного струму 100 ~ 240В:
• 9В AC, 1A
• 12В DC, 1A
• Незалежна пам'ять (Flash ROM)
• Діапазон робочих температур: від 0 до 40 ° C
• Відносна вологість від 20 до 90%
• Розміри: 127 (глибина) x 180 (ширина) x 36 (висота)
• Маса: 287 г.

*) Примітка. Лінійні швидкості понад 5,69 Мбіт/с по одній мідній парі доступні в режимі "точка-точка" при використанні вбудованого з підтримкою кодування TC-PAM64/128. Максимальна швидкість зв'язку залежить не тільки від можливостей модемів, але також від характеристик мідної пари.

Комплектація :

• Маршрутизатор SHDSL.bis
• Адаптер
• Ethernet-кабель довжиною 180 см
• Телефонний кабель для режиму «точка-точка» довжиною 180 см
• Консольний кабель-перехідник DB-9F RS-232 для локального адміністрування
• Модемний перехідник DB-9M RS-232 для резервування SHDSL-підключення по комутованій лінії
• Посібник з установки
• Гарантійний талон
• CD з документацією російською та англійською мовами.

Сертифікати :

• RU C-TW.АЯ46.В.63990 (до 10.06.2019)
• RU0000001529 (до 31.12.2020)
• UA.TR.008.D.00025-13 (до 15.04.2033)
• UA.TR.008.D. 00174-15 (до 21.10.2018)
