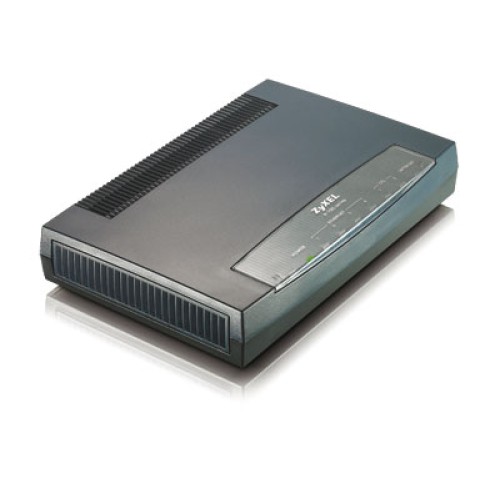

ZyXEL P-793H v2

ZyXEL P-793H v2 - 2/4-провідний маршрутизатор SHDSL.bis EFM/ATM з фаєрволом і 4-портовим комутатором

Можливість вибору 2-проводового або 4 -проводного режиму

Маршрутизатор P-793H v2 є шлюз SHDSL.bis, призначений для підключення малого і середнього офісу до Інтернету або організації з'єднання типу «точка-точка» між офісами компанії . Він забезпечує симетричну швидкість передачі і прийому даних до 11,4 Мбіт/с по двом мідним парам, що підходить для таких додатків як відео конференцсвязь або дистанційне навчання. Крім цього, в 2-дротовому режимі P-793H v2 забезпечує підключення до центрального офісу відразу двох віддалених філій компанії, як показано на малюнку:

Підключення за схемою «точка - 2 точки »

Одночасна підтримка EFM і ATM

Основною відмінністю P-793H v2 є реалізація в одному пристрої підтримки новітньої технології EFM (Ethernet in the First Mile) і традиційною технологією ATM (Asynchronous Transfer Mode), що дозволяє операторам забезпечити плавний перехід від ATM до мереж NGN з мультисервісними послугами. Вбудовані функції якості обслуговування (QoS) гарантують гладке підключення локальної мережі до Інтернету і передачу даних в обох напрямках з мінімальними затримками.

Засоби захисту корпоративної мережі

SHDSL-маршрутизатор дозволяє організувати симетричне високошвидкісне підключення до Інтернету, захищене від несанкціонованого доступу фаєрволом (Firewall) з безперервним контролем стану з'єднань (Stateful Packet Inspection - SPI), захистом від DoS-атак і тематичної фільтрацією.

Для безпечного об'єднання офісів компанії і захисту даних, що передаються через публічну мережу Інтернет, засобами P-793H v2 можна створити до десяти IPSec VPN-тунелів. Поєднання в одному пристрої маршрутизатора з фаєрволом і трансляцією адрес NAT, SHDSL-модему і VPN-шлюзу істотно спрощує настройку і адміністрування тунелів.

Об'єднання офісів компанії через Інтернет

Основні переваги :

• Симетричне підключення офісної мережі до Інтернету за передовою технологією SHDSL.bis зі швидкістю до 11,4 Мбіт/с по двом мідним парам або до 5,7 Мбіт/с по одній мідній парі.
• Одночасна підтримка технологій ATM і EFM для плавної міграції до мереж NGN.
• Можливість використання P-793H v2 або в режимі сервера, або в режимі клієнта для організації SHDSL-з'єднань за схемою «точка-точка», «точка - 2 точки» або для підключення до SHDSL-комутатора.
• Можливість роботи в режимі мосту і/або маршрутизатора.
• Брандмауер з контролем стану з'єднань і захистом від атак з Інтернету дозволяє надійно захистити локальну мережу від несанкціонованого доступу а. Завдяки зручності управління адміністратор може легко створювати свої правила доступу до ресурсів мережі.
• 4-портовий комутатор 10/100 Мбіт/с з автоматичним визначенням типу кабелю по всіх портах.
• Підтримка VPN- тунелів дозволяє безпечно об'єднати офіси в корпоративну мережу через Інтернет, а також організувати захищений віддалений доступ співробітників в локальну мережу.
• Гнучкі і зручні засоби моніторингу та діагностики - веб-інтерфейс, Telnet, інтерфейс командного рядка і екранне меню, підтримка SNMP-управління, протоколювання і оповіщення про події в реальному часі.
• підтримка VLAN base QoS (802.1P/Q).

Рекомендується до застосування :

• Операторам DSL-мереж для підключення корпоративних клієнтів і невеликих офісних комплексів.
• У корпоративних мережах для підключення декількох філій (рекомендований серверне обладнання ZyXEL IES-1000).
• Корпоративним клієнтам, як основа локальної мережі з симм етрічним повнодуплексним каналом в Інтернет з можливістю побудови розподіленої захищеної корпоративної мережі.
• Для об'єднання двох офісів з організацією полнодуплексного з'єднання в режимі «точка-точка» на швидкостях до 11,4 Мбіт/с при необхідності забезпечити роботу додатків з "симетричним" трафіком.
• Для підключення двох віддалених філій до центрального офісу засобами абонентських модемів P-792H v2 і/або P-791R v2 за схемою «точка - 2 точки» на швидкостях до 5,6 Мбіт/с.

Технічні характеристики :

Апаратна база:

• Настольное виконання
• WAN порт:
• дво- або 4-провідна лінія G.SHDSL.bis
• підтримка режиму «2wire-2line»
• роз'єм RJ-11
• LAN порт:
• 4-портовий комутатор Fast Ethernet (10/100 Мбіт/с)
• автоматичне визначення типу кабелю «крос-прямої»
• роз'єм RJ-45
• 8 світлодіодних індикаторів: POWER, ETHERN ET 1-4, DSL 1-2, INTERNET
• Консольний порт для локального управління
• Кнопка «Reset» для повернення до заводських налаштувань.

Мережеві протоколи :

• Маршрутизація протоколу IP (RFC 791)
• TCP , UDP, ICMP, IGMP v1 і v2, ARP, RIP v1, RIP v2
• Міст стандарту IEEE 802.1d
• Підтримка PPP BCP (RFC 3185)

G.SHDSL.bis :

• Підтримка стандартів ITU-T G.991.2/G.994.1
• Підтримка стандарту ITU-T G.998.1 (G.bond)
• Підтримка IPOA/IPOE
• Імпульсна амплітудно-фазова модуляція з трелліс-кодуванням TC-PAM16/32
• Конфігурується в режим «Клієнт» або «Сервер»
• EFM/ATM автоматичне визначення
• OAM IEEE 802.3 chapter 57 сумісність
• IEEE 802.3 2BASE-TL (він же 802.3ah) сумісність
• Швидкість передачі даних:
• по одній мідній парі від 192 Кбіт/с до 5700 Кбіт/с
• по двом мідним парам від 384 Кбіт/с до 11400 Кбіт/с
• Авто тичних узгодження швидкості з'єднання або ручна установка
• Автоматичне визначення 2-х провідного або 4-проводового режимів роботи

Підтримка ATM:

• Multiple protocols over AAL5 (RFC1483)
• PPP over ATM (RFC 2364)
• Підтримка ATM AAL5
• Підтримка до 8 PVC
• ATM Forum UNI3.0/4.0 PVC
• OAM F4/F5 Loopback, RDI, AIS
• підтримка якості обслуговування UBR, CBR і nrt-VBR

підтримка EFM :

• Режим EFM відповідає IEEE 802.3, G.998.2
• Підтримка PPP over Ethernet (RFC2516)
• Підтримка протоколу OAM PDU information and functionality (ITU-T Y.1731)
• OAM PDU Event Notification, Variable Request, Variable Response, Loopback Control
• Підтримка VLAN base QoS (802.1P/Q)

Загальний доступ в Інтернет :

• Трансляція мережевих адрес і портів NAT
• Один до одного
• Багато до одного
• Багато до багатьох з перевантаженням
• Багато до багатьох без перевантаження
• Сервер
• Максимальне число NAT-сесій: 2048
• Port restricted cone NAT
• Підтримка SIP ALG
• Dynamic DNS (www.dyndns.org)
• DHCP сервер/ретранслятор/клієнт
• DNS Proxy

пріоритезація трафіку :

• Автоматична пріоритезація трафіку на основі:
• IEEE 802.1p
• IP precedence
• Довжини пакета
• 8 черг пріоритетів на пристрій
• Алгоритм обробки черг: Weighted Fair Queuing (WFQ)

Безпека :

• Вбудований міжмережевий екран (Firewall) з безперервним контролем стану з'єднань (Stateful Packet Inspection - SPI)
• Захист від DoS-атак
• Служба управління доступом
• Докладний журнал роботи з попередженням про атаках в режимі реального часу
• Протоколи аутентифікації PAP, CHAP з PPP (RFC 1334, RFC 1994)
• Фільтрація веб-сторінок за ключовими слова м в URL
• Універсальна фільтрація пакетів (НЕ IP-трафік)
• Фільтрація пакетів протоколу IP

Адміністрування :

• Управління через веб-інтерфейс
• Управління через Telnet (система меню, командний рядок)
• Системна консоль (система меню, командний рядок)
• Дві категорії прав доступу до управління (адміністратор і користувач)
• Резервування і відновлення робочої конфігурації
• FTP/TFTP для заміни керуючої мікропрограми та конфігураційного файлу
• Адміністрування по SNMP (MIB I/MIB II)
• TR-069 HTTPS
• UNIX syslog
• Вбудовані можливості діагностики лінії

Тунелі VPN :

• Підтримка IPSec VPN
• 10 VPN тунелів
• IKE/Manual Key
• Шифрування DES (56-біт)
• Аутентифікація MD5/SHA1
• FQDN
• Передача NETBIOS через тунелі IPSec
• IPSec VPN keep-alive
• IPSec NAT Traversal
• Встав роїння засоби діагностики

Інші характеристики :

• Зовнішній блок живлення 5 VDC, 1A
• Незалежна пам'ять (Flash ROM)
• Діапазон робочих температур: від 0 до 40 ° C
• Відносна вологість від 20 до 90%
• Розміри
• пристрої: 181 (ширина) x 128 (глибина) x 37 (висота)
• упаковки: 359 (ширина) x 145 (глибина) x 58 (висота)
• Маса
• вироби: 250 г.
• пристрої з упаковкою: 325 г.

Комплектація :

• Маршрутизатор SHDSL.bis
• Адаптер живлення
• Ethernet-кабель довжиною 150 см
• Y-подібний перехідник для підключення виділених ліній DSL1 і DSL2
• Два телефонних кабелі з роз'ємами RJ-11 довжиною 180 см
• Консольний кабель-перехідник DB-9F RS-232 для локального адміністрування
• Посібник із встановлення російською мовою
• Гарантійний талон
• CD з документацією на англійській мові

Сертифікати :

• RU C-TW.АЯ46.В.63990 (до 10.06.2019)
• RU0000007037 (до 31.12.2020)
• UA.TR.008.D.00051-13 (до 01.08.2033)
• UA.TR.008.D.00180 -15 (до 21.10.2018)
• Д-СПД-6084 (до 05.02.2018)
