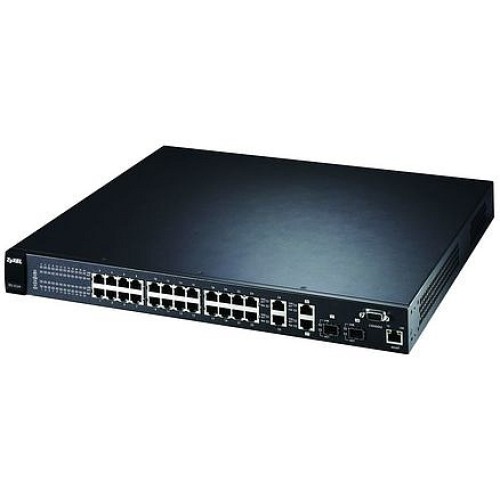

Комутатор ZyXEL ES-3100 series

Серія 24/48-портових керованих комутаторів L2 + Fast Ethernet

Серія ES-3100 включає наступні комутатори

ES 3124

24-портовий керований комутатор L2 + Fast Ethernet з 4 портами Gigabit Ethernet з яких 2 суміщені з SFP- слотами

ES-3124-4F

24-портовий керований комутатор L2 + Fast Ethernet з 4 SFP-слотами з яких 2 суміщені з портами Gigabit Ethernet

ES-3124PWR

24-портовий керований PoE-комутатор L2 + Fast Ethernet з 4 портами Gigabit Ethernet з яких 2 суміщені з SFP-слотами

ES-3124F

Керований комутатор L2 + з 24 SFP-слотами 100BASE-X і 4 SFP-слотами 1000BASE-X з яких 2 суміщені з портами Gigabit Ethernet

ES-3148

48-портовий керований комутатор L2 + Fast Ethernet з 4 портами Gigabit Ethernet з яких 2 суміщені з SFP-слотами

ES-3100 series - це серія керованих мих комутаторів для мереж, в яких потрібно забезпечити якісну роботу мультимедійних додатків, своєчасну доставку критичних даних і реалізувати підвищені вимоги з безпеки і захисту трафіку користувачів і абонентів на рівнях L2-L4.

Комутатори серії ES-3100 мають 24 і 48 портів 10/100 Мбіт/с Ethernet і 4 порти Gigabit Ethernet для підключення до магістралі і каскадування, два з яких поєднані зі слотами для оптичних SFP-трансиверів. Високопродуктивна комутаційна матриця дозволяє реалізувати неблокіруемой просування трафіку на повній швидкості інтерфейсів Fast і Gigabit Ethernet. Разом з восьмирівневою чергою пріоритетів по кожному з портів і розвиненими засобами класифікації та фільтрації трафіку на рівнях L2-L4 це дозволяє реалізувати надання послуг Triple Play бізнес якості і надійно захистити дані користувачів від перехоплення і широкого класу внутрішніх і зовнішніх атак.

Можливість одночасної обробки двох маркерів віртуальних локальних мереж - внутрішнього, на рівні LAN (до 4095 віртуальних локальних мереж, максимально можливе число VLAN за стандартом 802.1q) і зовнішнього, використовуваного оператором на рівні регіональної мережі, дозволяє стекіровать віртуальні локальні мережі (QinQ) в масштабі операторської мережі на повній швидкості Fast Ethernet. Підтримка RFC2674 VLAN MIB дозволяє виконати налаштування віртуальних локальних мереж не тільки через командний рядок або Web-інтерфейс, але і по протоколу SNMP. Разом з можливістю використання набору команд схожого з використовуваним в Cisco IOS і захищеного управління по протоколах SSH v1/v2 і SSL/TLS це створює додаткові зручності для Інтернет-провайдерів, що мають єдиний центр управління мережею і значно збільшує оперативність надання послуг.

Модель ES-3124PWR відрізняє підтримка технології PoE: до всіх портів Fast Ethernet без додаткових джерел живлення може бути підключено до 24 клієнтських пристроїв, які відповідають вимогам стандарту IEEE 802.3af - IP-телефони, бездротові точки доступу, Web-камери, Ethernet- комутатори і маршрутизатори рівня доступу і т.д.

Основні переваги

Висока пропускна здатність і гнучкі засоби пріоритезації трафіку поряд з набором інтерфейсів Gigabit Ethernet дозволяють запропонувати абонентам і користувачам послуги Triple Play і для підключення до оптичних й провідним магістралях і/або каскадування комутаторів

Висока надійно сть, що забезпечується резервуванням джерела живлення (Backup Power System) і підтримкою протоколів STP і RSTP для швидкого відновлення працездатності після аварій на лініях передачі даних

Підтримка двох типів маркерів VLAN для забезпечення стекування віртуальних локальних мереж і надання абонентам високошвидкісних послуг VPN в межах операторської мережі

Широкі можливості завдання правил доступу, ізоляції трафіку абонентів, обмеження швидкості передачі даних, віддзеркалення портів і фільтрації трафіку на основі IP і MAC-адрес відправника і одержувача, типу протоколу і номера порту дозволяють реалізувати необхідні вимоги до безпеки і захисту даних і оптимізувати навантаження на мережу

Масштабованість. Можливість об'єднання в один розподілений стек, керований по одному IP-адресою, до 24 різнотипних комутаторів ZyXEL для надання зручних і гнучких засобів управління і зниження витрат на експлуатацію мережі

Дві моделі комутаторів з аналогічними характеристиками, що відрізняються лише підтримкою PoE , дозволяє оптимально використовувати можливості комутаторів при побудові розподілених і бездротових мереж

Динамічна аутентифікація та управління доступом абонентів і користувачів по протоколу 802.1x, що дозволяють забезпечити просту інтеграцію з білінговими системами і бездротовими локальними мережами

гнучкі засоби для забезпечення захищеного управління та діагностики. Web, Telnet, SSH, SSL/TLS, SNMP, можливість використання набору команд, схожого з використовуваним в обладнанні Cisco, локальні порти RS-232 і FE (out of band)

Для комутатора ES-3124PWR: доступна потужність для PoE технології дорівнює 385 Вт, що дозволяє підключити до кожного порту комутатора PoE пристрій з максимальною потужністю 15.4 Вт за стандартом 802.3af. Для підключення доступні будь-які access порти комутатора з 1 по 24.

Рекомендації до застосування

В корпоративних і міських мережах для захищеного підключення користувачів і абонентів і надання різноманітних послуг зв'язку - від Triple Play до VPN (QinQ)

Для підключення віддалених серверних кімнат і сховищ даних і об'єднання сегментів мереж. Підвищена стійкість до збоїв реалізується з використанням транков і резервних маршрутів

Для підключення абонентів в офісних комплексах і елітних житлових будинках. Висока швидкість підключення, можливість керувати шириною каналу, виробляти "м'яке" відключення абонентів і надавати гнучкі тарифні плани

Загальні характеристики :

Відповідність стандартам :

• IEEE 802.3 10BASE-T Ethernet
• IEEE 802.3u 100BASE-TX Fast Ethernet
• IEEE 802.3ab 1000BASE-T Gigabit Ethernet
• IEEE 802.3z Fiber Gigabit Ethernet
• ANSI/IEEE 802.3 автовизначення швидкості
• IEEE 802.3x контроль потоків даних
• IEEE 802.3ad об'єднання каналів LACP
• IEEE 802.3ah OAM
• IEEE 802.1p пріоритезація трафіку
• IEEE 802.1q віртуальні локальні мережі VLAN
• IEEE 802.1d сполучна дерево STP
• IEEE 802.1w швидке сполучна дерево RSTP
• IEEE 802.1s безліч зв'язуючих дерев MSTP
• IEEE 802.1x Аутeнтифікація користувачів
• IEEE 802.1ad VLAN Stacking (Q in Q )
• IEEE 802.3af Power over Ethernet (ES-3124PWR)

Інтерфейс :

• 24 порти 10/100BASE-T Ethernet RJ-45 (ES 3124 )
• 24 порти PoE 10/100BASE-T Ethernet RJ-45 (ES-3124PWR)
• 24 SFP-слоти 100 Мбіт/с (ES-3124F)
• 4 гігабітних порту
• Консольний порт RS-232 DB-9
• порт управління out-of-band RJ-45

Швидкість передачі даних :

• Ethernet: 10 Мбіт/с (напівдуплексний режим), 20 Мбіт/с (дуплексний режим)
• Fast Ethernet: 100 Мбіт/с (напівдуплексний режим), 200 Мбіт/с (дуплексний режим)
• Gigabit Ethernet: 1000 Мбіт/с (дуплексний режим)

Мережеві кабелі :

• 10BASE-T: UTP/STP Кат .3, 4, 5 EIA/TIA-568 (100 м)
• 100BASE-TX: UTP/STP Кат. 5 EIA/TIA-568 (100 м)
• 1000BASE-T: UTP/STP Кат. 5 EIA/TIA-568 (100 м)

Дуплексний/Напівдуплексний режим :

• Дуплексний і напівдуплексний режими для швидкостей 10/100 Мбіт/с

Визначення типу кабелю :

• На всіх портах автоматичне визначення типу кабелю прямий/контралатеральний (MDI/MDIX)

Продуктивність і управління:

Комутаційна матриця:

• Неблокована комутація з пропускною здатністю 12,8 Гбіт/с (ES 3124, ES-3124PWR), 17.6 Гбіт/с (ES-3148)

Швидкість комутації кадрів :

• 9.6 млн пак/с

Таблиця MAC-адрес :

• 16000 записів

Буфер даних :

• 32 Мбайт

Спосіб комутації :

• C проміжним зберіганням (store-and-forward)

Пріоритезація трафіку :

• 8 черг пріоритетів на порт 802.1p
• Алгоритм обробки черг: SPQ, WFQ, WRR
• Пріоритезація на базі DiffServ (DSCP)

Віртуальні локальні мережі VLAN :

• На рівні портів
• За протоколом 802.1q, 1024 статичних і 4094 дінамічеcкіх записів
• Групова реєстрація GVRP
• Private VLAN
• Об'єднання каналів :
• Об'єднання каналів 802.3ad LACP, 6 груп в кожній до 8-ми портів

Захист від мережевих петель :

• Loop guard

Побудова сполучного дерева:

• Підтримка протоколів STP, RSTP, MSTP, MRSTP

Обмеження швидкості :

• Обмеження швидкості передачі даних на кожному порту з кроком 64 Кбіт/с
• Параметри вказівки пікової і гарантованої швидкості передачі даних 2-rate-3-color

Аутeнтифікація користувачів :

• Аутeнтифікація користувачів 802.1x на рівні портів

Контр оль доступу по МАС-адресою:

• Фільтрація пакетів по МАС-адресами на кожному порту
• Прив'язка MAC-адреси до порту
• обмеження кількості MAC-адрес на кожному порту

Безпека IP source guard:

• Static binding, DHCP snooping, ARP inspection

Правила для обмеження швидкості, фільтрації пакетів і віддзеркалення портів:

• Завдання правил по протоколам 2-, 3-, 4-рівня на основі VLAN приналежності, маркера DSCP, MAC-, IP-адреси відправника і одержувача, номер порту і протоколу

Багатоадресна розсилка :

• Обробка під LGPL (IGMP snooping v3)
• Виділений VLAN для під LGPL (MVR - Multicast VLAN Registration)

Контроль широкомовних штормів :

• Контроль і запобігання широкомовної передачі пакетів (Broadcast storm control)

Cінхрон ізація часу :

• cинхронизация часу по протоколу NTP (Network Time Protocol)

управління :

• Технологія iStacking - управління різними моделями комутаторів по одному IP-адресою, до 24 пристроїв
• Консоль RS-232 (інтерфейс командного рядка)
• Телнет CLI (інтерфейс командного рядка)
• Web-інтерфейс
• SNMP V2c , V3
• RADIUS, TACACS +
• Статичний IP-адреса або клієнт/ретранслятор DHCP
• Безпека управління SSL/TLS, SSH v1/v2

Агенти MIB :

• RFC 1213 (SNMP MIB II)
• RFC 1157 (SNMP V1)
• RFC 1211 (SNMP V2 IP MIB)
• RFC 2012 (SNMP V2 TCP MIB)
• RFC 2013 ( SNMP V2 UDP MIB)
• RFC 1493 (Bridge MIB)
• RFC +1643 (Ethernet MIB)
• RFC тисячі сімсот п'ятьдесят сім (4 групи RMON 1, 2, 3, 9)
• RFC 2674 (SNMPv2, SNMPv2c)

Фізичні характеристики і умови навколишнього середовища:

Вага :

• 3.6 кг (ES 3124)
• 6.6 кг (ES-3124PWR)

Індикатори :

• На пристрій: PWR (живлення), SYS (Завантаження), ALM (Тривога), BPS (Резервне живлення )
• На порт 10/100 Мбіт/c: LK/ACT (З'єднання/Активність), FD/COL (Дуплекс/Колізії)
• На порт 1000BASE-T: LK/ACT (З'єднання/Активність)
• На SFP-слот: LK/ACT (З'єднання/Активність)
• На порт управління out-of-band: 10/100 (швидкість передачі даних 10/100 Мбіт/с)

Габарити :

• 440 (Ш) мм x 270 (Д) мм x 44.5 (В) мм (ES 3124)
• 440 (Ш) мм x 420 (Д) мм x 44.5 (В) мм (ES-3124PWR)
• Виконання 19 '/1U

Електроживлення :

• З живленням від змінного струму 100-240 В, 50/60 Гц:
• максимум 1.5 A (ES 3124), 1.5 A (ES-3124-4F), 10 A ( ES-3124PWR), 1.5 A (ES-3148)
• З живленням від постійного струму -48 ~ -60 В:
• максимум 1.5 A (ES 3124), 1.5 A ( ES-3124-4F)
• Слот для резер вного джерела живлення BPS-120 в моделі з живленням від мережі змінного струму

Потужність :

• Максимум 60 Вт (ES 3124)
• Максимум 600 Вт (ES-3124PWR)

Температура навколишнього середовища при роботі:

• 0 ° C - 45 ° C

Температура навколишнього середовища при зберіганні:

• -25 ° C - 70 ° C

Робоча вологість :

• 10% - 90% (відсутність конденсації)

Електромагнітне випромінювання :

• FCC, CE EMC Клас A

Нормативи безпеки :

• UL, CSA, EN, IEC 60950-1

Комплектація:

• Комутатор ES 3124/ES-3124PWR/ES-3148
• кабель живлення
• Консольний кабель
• Посібник з установки
• Посібник користувача на CD-ROM
• Чотири самоприклеюються гумові ніжки
• Монтажні скоби
• Гарантійний талон
