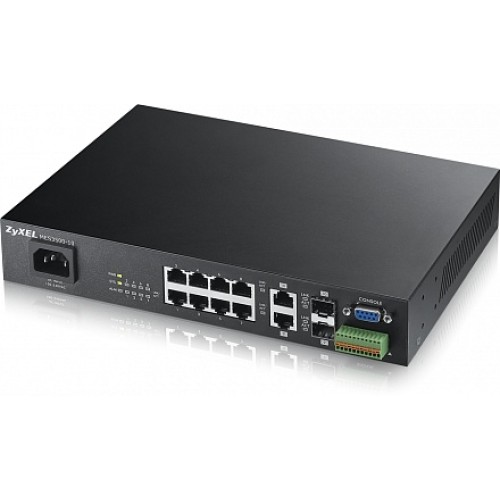

Комутатор ZyXEL MES3500-10

Zyxel MES3500-10 - 8-портовий керований комутатор L2 + Metro Fast Ethernet з 2 портами Gigabit Ethernet суміщеними з SFP-слотами

MES3500-10 призначений для установки на рівні доступу в операторських мережах будь-яких масштабів з метою надання доступу в Інтернет, IPTV і пакетної телефонії домашнім користувачам. Комутатор має 8 портів 10/100 Мбіт/с Ethernet і 2 SFP-слоти для підключення до магістралі, кожен з яких сполучений з мідними портами 1000BASE-T.

Компактні розміри корпусу, розташування роз'ємів на передній панелі, безвентиляторна конструкція системи охолодження і розширений діапазон робочих температур дозволяють використовувати цей комутатор в місцях з несприятливими погодними умовами та обмеженості простору в телекомунікаційному шафі.

Технічні характеристики:

Тип комутатора:

• Керований, рівень 2

інтерфейси:

• Загальна кількість портів: 10
• Порт 10/100Base-TX: 8
• Поєднані комбо-порти RJ45 1000Base-T/SFP тисячі слот: 2

Продуктивність:

• Матриця комутації, Гбіт/сек: 5,6
• Швидкість комутації, М кадрів/сек: 4,2
• Буфер даних, Байт: 320K
• Об'єм пам'яті flash, Байт: 16M
• Об'єм оперативної пам яті, Байт: 64M
• Максимальний розмір кадру Jumbo frame: 9216
• Розмір таблиці MAC адрес: 16K

Стійкість і доступність мережі:

• Протоколи IEEE 802.1D STP/802.1w RSTP/802.1s MSTP: MSTP/RSTP/STP
• Протокол G.8032 - ERPS (Ethernet Rings Protection Switching): Так
• Протокол об'єднання каналів IEEE 802.3ad LACP (Кількість груп/Кількість каналів в групі): 8/8
• Підтримка функції Root Guard: Так
• Підтримка функції Loop guard: Так
• Протокол MRSTP, власна розробка ZyXEL: Так
• Протокол виявлення односпрямованих зв'язків OULD: Так
• Підтримка функції ErrDisable Recovery: Так

функції управління трафіком:

• кількість статичних 802.1Q VLAN/кількість динамічних VLAN: 4K/4K
• Підтримка функції Port-based VLAN: Так
• Підтримка функції MAC-based VLAN: Так
• Підтримка функції Protocol-based VLAN: Так
• Підтримка функції IP subnet based VLAN: Так
• Підтримка функції VLAN trunking: Так
• Підтримка функції VLAN Translation (mapping): Так
• Підтримка функції VLAN ingress filtering: Так
• Підтримка алгоритму LACP source/destination IP: Так
• Підтримка функції GVRP: Так
• Підтримка функції 802.1ad VLAN Stacking (QinQ): Так
• Підтримка функції Selective QinQ: Так
• Підтримка функції Guest-VLAN: Так
• Підтримка функції Private VLAN: Так
• Підтримка функції L2PT (Layer 2 Tunneling Protocol) : Так

Функції забезпечення безпеки мережі:

• Підтримка функції 802.1x: Так
• Підтримка функції MAB (MAC Authentication Bypass): Так
• Підтримка функції Port Security: Так
• Підтримка функції MAC authentication: Так
• Підтримка функції Layer 2 MAC filtering: Так
• Підтримка функції Layer 3 IP filtering: Так
• Підтримка функції Layer 4 TCP/UDP socket filtering: Так
• Підтримка функції Static MAC forward ing: Так
• Підтримка функції Multiple RADIUS servers: Так
• Підтримка функції Multiple TACACS + servers: Так
• Підтримка функції 802.1x призначення VLAN/bandwidth використовуючи RADIUS: Так
• Підтримка функції Login authentication by RADIUS: Так
• Підтримка функції Login authentication by TACACS +: Так
• Підтримка функції TACACS + accounting: Так
• підтримка функції RADIUS accounting: Так
• підтримка функції Authorization on TACACS +: Так
• підтримка протоколу SSH v1/v2: Так
• підтримка протоколу SSL: Так
• Підтримка функції Intrusion Lock: Так
• Підтримка функції MAC Freeze: Так
• Підтримка функції DHCP Snooping: Так
• Підтримка функції ARP Inspection: Так
• Підтримка функції Static IP/MAC binding: Так
• Підтримка функції Policy-based security filtering: Так
• Підтримка функції Port Isolation: Так
• Підтримка функції IP Source Guard: Так
• Обмеження MAC адрес в VLAN: Так
• Підтримка функції MAC Search: Так
• Підтримка функції ACL Packet Filtering IPv4/IPv6: Так
• Підтримка функції PPPoE Intermediate Agent (PPPoE Plus): Так
• Підтримка функції гнучкого налаштування поля PPPoE option 82: Так
• Підтримка функції CPU protection: Так
• Підтримка функції BootRom Password: Так

Функції забезпечення QoS - якість обслуговування:

• Кількість черг пріоритетів 802.1p на порт: 8
• Алгоритми роботи з чергами 802.1p: SPQ/WFQ/WRR
• Підтримка функції Broadcast Storm Control (Broadcast, Multicast, Unknown Unicast (DLF): Так
• Підтримка функції Rate Limiting (ingress/egress) на порту: Так
• Підтримка функції Rate Limiting, для IP/TCP/UDP на порту: Так
• Підтримка функції Rate Limiting на базі політики: Так
• Підтримка Ingress CIR для функції Bandwidth control: Так
• Підтримка функції 802.3x flow control: Так
• Підтримка функції Port-based egress Traffic Shaping CIR/PIR: Так
• Під затримка функції Policy based Prioritization: Так
• Підтримка функції TRTCM (Two rate three color marking): Так
• Підтримка функції DiffServ (DSCP): Так
• Підтримка функції Policy based CoS: Так

Підтримка ACL - списки доступу:

• На основі порту комутатора: Так
• Підтримка діапазонів range для ACL (Port, VLAN, IP, TCP/UDP port): Так
• На основі MAC адреси джерело/приймач: Так
• На основі номера VLAN: Так
• На основі пріоритету 802.1p: Так
• На основі IPv4 адрес (джерело/приймач): Так
• На основі IPv6 адрес (джерело/приймач): Так
• На основі Protocol type (ether type): Так
• На основі портів TCP/UDP (джерело/приймач): Так
• На основі мітки DSCP: Так
• На основі мітки TOS: Так

Підтримка Layer 2 Multicast:

• Підтримка функції L2 Multicast: Так
• Підтримка функції IGMP Snooping (v1, v2, v3): Так
• Підтримка функції IGMP Snooping Fast Leave: Так
• Підтримка функції IGMP snooping timer and priority: Так
• Підтримка функції IGMP Snooping Statistics: Так
• Підтримка функції IGMP Throttling: Так
• Підтримка функції MVR (Multicast VLAN Registration): Так
• Підтримка функції IGMP Filtering: Так
• Підтримка функції IGMP snooping Immediate Leave: Так
• Підтримка функції IGMP Proxy/Snooping mode selection: Так
• Підтримка функції IPv6 MLD Snooping proxy: Так
• Підтримка функції IGMP Authentication: Так

Функції управління та моніторингу:

• Підтримка протоколу SNMP v1, v2c, v3: Так
• Підтримка функції SNMP Trap group: Так
• Підтримка протоколу RMON (1,2,3,9): Так
• Підтримка протоколу ICMPv4: Так
• Підтримка протоколу Syslog: Так
• Підтримка Syslog Accounting: Так
• Підтримка протоколу IPv6 over Ethernet (RFC 2464): Так
• Підтримка протоколу IPv6 Addressing Architecutre (RFC 4291): Так
• Підтримка п ротокола Dual stack (RFC4213): Так
• Підтримка протоколу ICMPv6 (RFC4884): Так
• Підтримка протоколу Path MTU (RFC 1981): Так
• Підтримка протоколу Minimum Path MTU size of 1280 (RFC 5905): Так
• Підтримка протоколу Encapsulation for minimum PMTU of 1500: Так
• Підтримка протоколу Neighbour Discovery (RFC4861): Так
• Підтримка протоколу DHCPv6 Relay: Так
• Підтримка функції SNMP over UDP over IPv4/IPv6: Так
• Підтримка функції Cable Diagnostic: Так
• Підтримка функції Cable Diagnostic c визначенням довжини до місця розриву кабелю: Так
• Підтримка функції Dying gasp - відправка повідомлення SNMP про позаштатну ситуацію (відмова джерела живлення і ін.): Так

Підтримка протоколу OAM:

• Підтримка протоколу 802.3ah OAM (Link Discoverly, Loopback): Так
• Підтримка протоколу 802.1ag CFM: Так
• Підтримка протоколу 802.1AB LLDP: Так

Управління комутатором:

• піддамся ржка функції iStacking (Cluster Management): Так
• Підтримка функції Web Interface: Так
• Підтримка функції управління по console, telnet: Так
• Підтримка функції оновлення ПЗ по FTP: Так
• Підтримка функції оновлення ПЗ по WEB (HTTP/HTTPS): Так
• Підтримка функції збереження/відновлення конфігурації: Так
• Підтримка функції Multiple login: Так
• Підтримка функції Configure Clone: Так
• Підтримка функції Multilevel CLI: Так
• Підтримка функції CLI - Cisco like: Так
• Підтримка функції DHCP relay per VLAN: Так
• Підтримка функції DHCP Client: Так
• Підтримка функції DHCP option 82: Так
• Підтримка функції Daylight Saving: Так
• Підтримка протоколу NTP: Так
• Підтримка функції Port Mirroring: Так
• Підтримка функції RSPAN: Так
• Підтримка функції Port Mirroring per IP/TCP/UDP: Так
• Підтримка функції Policy-based port mirroring: Так
• Підтримка RS-232 Out-of-band Console Port: Так
• Підтримка функції Dual configuration files: Так
• Блок сигналізації (Сухі контакти): Так
• Підтримка функції Dual Images: Так
• Підтримка Reserved FW Image: Так
• Підтримка протоколу sFlow: Так

Підтримувані SNMP MIB:

• RFC 1066 TCP/IP-based MIB: Так
• RFC 1213, +1157 SNMPv2c/v3 MIB: Так
• RFC 2011, 2012, 2013 SNMPv2 MIB : Так
• RFC тисячі чотиреста дев'яносто три bridge MIB: Так
• RFC 2674 bridge MIB extension: Так
• RFC 1643 ethernet MIB: Так
• RFC 2358 Ethernet-like MIB: Так
• RFC 1757 RMON group 1,2,3,9: Так
• RFC 2819,2925 Remote Management MIB: Так
• RFC 2233 (rfc2233) - SMIv2 MIB: Так
• ZyXEL private MIB: Так
• Management Information Base (MIB) for IP (RFC4293): Так
• IP Forwarding Table MIB (RFC4292): Так
• Management Information Base for Transmission Control Protocol (RFC4022): Так
• Management Information Base for User Datagram Protocol (RFC4113): Так

Фізичні характеристики і умови навколишнього середовища:

• Габарити пристрою - ширина * довжина * висота, мм: 265 * 184 * 44
• Можливість установки в 19 "стійку: Так
• Маса пристрою, кг: 1,37
• Температура навколишнього середовища при роботі, ° С: 0º ~ + 50º C
• Температура навколишнього середовища при зберіганні, ° С: -25º ~ + 70º C
• Вологість навколишнього повітря при роботі,%: 10% - 90% (відсутність конденсації)
• наявність системи активної вентиляції: Безвентиляторна
• значення параметра надійності MTBF, годин: 213 528

Електричні характеристики і вимоги:

• Джерело електроживлення: 100 ~ 240 VAC
• потужність, Вт: 12

Комплектація:

• Пристрій: Так
• Кабель живлення: Так
• Посібник з установки: Так
• Чотири самоприклеюються гумові ніжки: Так
• Монтажні скоби: Так
• Гарантійний талон: Так
