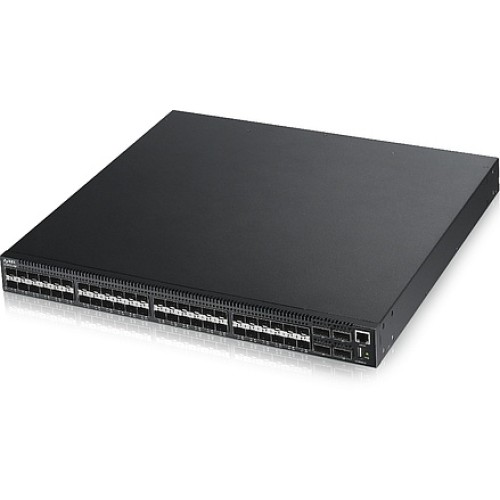

Комутатор ZyXEL XS3900-48F

Керований комутатор з 48 слотами 10G SFP + і 4 слотами 40G QSFP +

Комутатор XS3900-48F призначений для установки в дата-центрах з метою організації високопродуктивних каналів зв'язку для серверів і систем зберігання даних. Комутатор має 48 слотів SFP + для передачі даних зі швидкістю 1 або 10 Гбіт/с, а також 4 магістральних інтерфейсу QSFP + 40 Гбіт/с. Неблокована передача даних забезпечується загальною пропускною здатністю 1,28 Тбіт/c. Високий рівень відмовостійкості гарантують два блоки живлення і вентиляторів, які можуть бути замінені без переривання роботи (режим гарячої заміни) і забезпечують резервування.

Для неблокируемого просування трафіку без затримок при високому завантаженні каналів передачі даних реалізовані протоколи специфікації DCB (Data Center Bridging): 802.1Qbb (Priority-based Flow Control) передає трафік без втрат в разі перевантаження черзі з певним пріоритетом, 802.1Qaz (Enhanced Transmission Selection) забезпечує просування черги 802.1Q c урахуванням пріоритету трафіку і гарантує не тільки першочергову обробку трафіку, а й певну смугу пропускання, 802.1Qaz (DCB Capability Exchange Protocol) є розширенням протоколу LLDP і забезпечує обмін параметрів між комутаторами для узгодження коректної роботи мережі.

Технічні характеристики:

• Тип комутатора: Керований, рівень 2

Інте рфейси:

• Загальна кількість портів: 52
• Слот dual rate для SFP + трансивера 10G\1G Ethernet SFP: 48
• Порт QSFP + 40G Ethernet: 4

Продуктивність:

• Матриця комутації , Гбіт/сек: 1280
• Швидкість комутації, М кадрів/сек: 952,4
• Буфер даних, Байт: 9M
• Розмір таблиці MAC адрес: 128K

Підтримка стандартів :

• IEEE 802.1Qbb Priority-based Flow Control: Так
• IEEE 802.1Qaz Enhanced Transmission Selection: Так
• IEEE 802.1Qaz DCB Capability Exchange Protocol: Так

Стійкість і доступність мережі:

• Протоколи IEEE 802.1 D STP/802.1w RSTP/802.1s MSTP: MSTP/RSTP/STP
• Протокол об'єднання каналів IEEE 802.3ad LACP (Кількість груп/Кількість каналів в групі): 12/8
• можливість установки резервного БП (блок живлення): Так
• Підтримка функції Loop guard: Так
• Протокол MRSTP, з Власне розробка ZyXEL: Так
• Підтримка функції ErrDisable Recovery: Так

Функції управління трафіком:

• кількість статичних 802.1Q VLAN/кількість динамічних VLAN: 1K /4K
• Підтримка функції Port-based VLAN: Так
• Підтримка функції Protocol-based VLAN: Так
• Підтримка функції IP subnet based VLAN: Так
• Підтримка функції VLAN trunking: Так
• Підтримка функції VLAN Translation (mapping): Так
• Підтримка функції VLAN ingress filtering: Так
• Підтримка алгоритму LACP source/destination IP: Так
• Підтримка функції GVRP: Так
• підтримка функції 802.1ad VLAN Stacking (QinQ): Так
• підтримка функції Selective QinQ: Так
• підтримка функції Guest-VLAN: Так
• підтримка функції Private VLAN: Так
• Підтримка функції L2PT (Layer 2 Tunneling Protocol): Так

функції забезпечення безпеки мережі:

• Підтримка функції 802.1x: Так
• піддамся ержка функції Port Security: Так
• Підтримка функції Layer 2 MAC filtering: Так
• Підтримка функції Layer 3 IP filtering: Так
• Підтримка функції Layer 4 TCP/UDP socket filtering: Так
• Підтримка функції Static MAC forwarding: Так
• Підтримка функції Multiple RADIUS servers: Так
• Підтримка функції Multiple TACACS + servers: Так
• Підтримка функції 802.1x призначення VLAN/bandwidth використовуючи RADIUS: Так
• Підтримка функції Login authentication by RADIUS: Так
• Підтримка функції Login authentication by TACACS +: Так
• Підтримка функції TACACS + accounting: Так
• Підтримка функції RADIUS accounting: Так
• Підтримка функції Authorization on TACACS +: Так
• Підтримка протоколу SSH v1/v2: Так
• Підтримка протоколу SSL: Так
• Підтримка функції Intrusion Lock: Так
• Підтримка функції MAC Freeze: Так
• Підтримка функції DHCP Snooping: Так
• Підтримка функції ARP Inspection: Так
• Підтримка функції Stati c IP/MAC binding: Так
• Підтримка функції Policy-based security filtering: Так
• Підтримка функції Port Isolation: Так
• Підтримка функції IP Source Guard: Так
• Підтримка функції MAC Search: Так
• Підтримка функції ACL Packet Filtering IPv4/IPv6: Так
• Підтримка функції PPPoE Intermediate Agent (PPPoE Plus): Так
• Підтримка функції гнучкого налаштування поля PPPoE option 82: Так
• Підтримка функції CPU protection: Так

Функції забезпечення QoS - якість обслуговування:

• Кількість черг пріоритетів 802.1p на порт: 8
• Алгоритми роботи з чергами 802.1p: SPQ/WFQ/WRR
• Підтримка функції Broadcast Storm Control (Broadcast, Multicast, Unknown Unicast (DLF): Так
• Підтримка функції Rate Limiting (ingress/egress) на порту: Так
• Підтримка функції Rate Limiting, для IP/TCP/UDP на порту: Так
• Підтримка функції Rate Limiting на базі політики: Так
• Підтримка Ingress CIR для функції Ban dwidth control: Так
• Підтримка функції 802.3x flow control: Так
• Підтримка функції Port-based egress Traffic Shaping CIR/PIR: Так
• Підтримка функції Policy based Prioritization: Так
• Підтримка функції TRTCM (Two rate three color marking): Так
• Підтримка функції DiffServ (DSCP): Так
• Підтримка функції Policy based CoS: Так

Підтримка ACL - списки доступу:

• На основі порту комутатора: Так
• На основі MAC адреси джерело/приймач: Так
• На основі номера VLAN: Так
• На основі пріоритету 802.1p: Так
• На основі IPv4 адрес (джерело/приймач): Так
• На основі IPv6 адрес (джерело/приймач): Так
• На основі Protocol type (ether type): Так
• На основі портів TCP/UDP (джерело/приймач): Так
• На основі мітки DSCP: Так

Підтримка Layer 2 Multicast:

• Підтримка функції L2 Multicast: Так
• Підтримка функції IGMP Snooping (v1 , v2, v3): Так
• Підтримка функції IGMP Snooping Fast Leave: Так
• Підтримка функції IGMP snooping timer and priority: Так
• Підтримка функції IGMP Snooping Statistics: Так
• Підтримка функції IGMP Throttling: Так
• Підтримка функції MVR (Multicast VLAN Registration): Так
• Підтримка функції IGMP Filtering: Так
• Підтримка функції IGMP snooping Immediate Leave: Так
• Підтримка функції IGMP Proxy/Snooping mode selection: Так
• Підтримка функції IPv6 MLD Snooping proxy: Так

Функції управління та моніторингу:

• Підтримка протоколу SNMP v1, v2c, v3: Так
• підтримка функції SNMP Trap group: Так
• підтримка протоколу RMON (1,2,3,9): Так
• підтримка протоколу ICMPv4: Так
• підтримка протоколу Syslog : Так
• Підтримка протоколу IPv6 over Ethernet (RFC 2464): Так
• Підтримка протоколу IPv6 Addressing Architecutre (RFC 4291): Так
• Підтримка протоколу Dual stack ( RFC4213): Так
• Поддер жка протоколу ICMPv6 (RFC4884): Так
• Підтримка протоколу Path MTU (RFC 1981): Так
• Підтримка протоколу Minimum Path MTU size of 1280 (RFC 5905): Так
• Підтримка протоколу Encapsulation for minimum PMTU of 1500: Так
• Підтримка протоколу Neighbour Discovery (RFC4861): Так
• Підтримка протоколу DHCPv6 Relay: Так
• Підтримка функції SNMP over UDP over IPv4/IPv6: Так
• Підтримка функції Cable Diagnostic: Так

Підтримка протоколу OAM:

• Підтримка протоколу 802.3ah OAM (Link Discoverly, Loopback): Так
• Підтримка протоколу 802.1ag CFM: Так
• Підтримка протоколу 802.1AB LLDP: Так

Управління комутатором:

• Підтримка функції iStacking (ClusterManagement): Так
• Підтримка функції Web Interface: Так
• Підтримка функції управління по console, telnet: Так
• Підтримка функції оновлення ПЗ по FTP: Так
• Підтримка функції оновлення ПЗ по WEB (HTTP/HTTP S): Так
• Підтримка функції збереження/відновлення конфігурації: Так
• Підтримка функції Multiple login: Так
• Підтримка функції Configure Clone: Так
• Підтримка функції Multilevel CLI: Так
• Підтримка функції CLI - Cisco like: Так
• Підтримка функції DHCP relay per VLAN: Так
• Підтримка функції DHCP Client: Так
• Підтримка функції DHCP option 82: Так
• Підтримка функції Daylight Saving: Так
• Підтримка протоколу NTP: Так
• Підтримка функції Port Mirroring: Так
• Підтримка функції Port Mirroring per IP/TCP/UDP: Так
• Підтримка функції Policy-based port mirroring: Так
• Підтримка RJ 45 Out- of-band Management Port: Так (USB port)
• Підтримка RS-232 Out-of-band Console Port: Так
• Підтримка функції Dual configuration files: Так
• Підтримка функції Dual Images: Так

Підтримувані SNMP MIB:

• RFC 1066 TCP/IP-basedMIB: Так
• RFC 1213, тисяча сто п'ятьдесят-сім SNMPv2c/v3 MIB: Так
• RFC 2011, 2012, 2013 SNMPv2 MIB: Так
• RFC 1493 bridge MIB: Так
• RFC 2674 bridge MIB extension: Так
• RFC +1643 ethernet MIB: Так
• RFC 2358 Ethernet-like MIB: Так
• RFC 1757 RMON group 1,2,3,9: Так
• RFC 2819,2925 Remote Management MIB: Так
• RFC 2233 (rfc2233) - SMIv2 MIB: Так
• ZyXEL private MIB: Так
• Management Information Base (MIB) for IP (RFC4293): Так
• IP Forwarding Table MIB (RFC4292): Так
• Management Information Base for Transmission Control Protocol (RFC4022): Так
• Management Information Base for User Datagram Protocol (RFC4113): Так

Фізичні характеристики і умови навколишнього середовища:

• Габарити пристрою - ширина * довжина * висота, мм: 440 * 455 * 43
• Можливість установки в 19 "стійку: Так
• Маса пристрою , кг: 10,2
• Температура навколишнього середовища при роботі, ° С: 0º ~ + 50º C
• Температура навколишнього середовища при зберіганні, ° С: -25º ~ + 70º C
• Вологість навколишнього повітря при роботі,%: 10% - 90% (відсутність конденсації)
• Наявність системи активної вентиляції: Знімні вентилятори (гаряча заміна)
• Замінюваний модуль електроживлення : Так
• значення параметра надійності MTBF, годин: 156472

Електричні характеристики і вимоги:

• Джерело електроживлення: 100 ~ 240 VAC
• потужність, Вт: 232

Комплектація:

• Пристрій: Так
• Кабель живлення: Так
• Керівництво по установці: Так
• Чотири самоприклеюються гумові ніжки: Так
• Гарантійний талон: Так

Сертифікати:

• RU C-TW.АЯ46.В.72040 (до 21.10.2018)
• RU0000019448 (до 31.12. 2024)
